非参数化螺旋锥齿轮三维造型

hyfjy · 发表于 2013-4-13 22:53

coalerwang 发表于 2013-4-12 21:16

登录/注册后可看大图

请教费老：
仿真结果跟滚动检验机检的接触区差不多吗？！

应该是一致的，所有啮合区的集合就应该是在滚动检查机上看到的接触区，前提是安装距一致。

hyfjy · 发表于 2013-4-13 22:58

dacheng459 发表于 2013-4-13 09:52

登录/注册后可看大图

请问费老，齿廓线是球面渐开线吗？该模型在原理上是理论模型还是基于加工模拟的模型？

是锥面化的渐开线齿形，加上修形的理论齿形，符合啮合原理，可以直接作为精密模型使用。

coalerwang · 发表于 2013-4-16 19:36

hyfjy 发表于 2013-4-13 22:53

登录/注册后可看大图

应该是一致的，所有啮合区的集合就应该是在滚动检查机上看到的接触区，前提是安装距一致。

费老：

您第一篇帖子的接触区动画，是根据实际的调整卡模拟的吗？

大、小端都有接触，是显示的问题吗，还是其它原因呢？

谢谢！

hyfjy · 发表于 2013-4-16 20:18

coalerwang 发表于 2013-4-12 21:16

登录/注册后可看大图

请教费老：
仿真结果跟滚动检验机检的接触区差不多吗？！

从直锥齿轮副的精锻结果与模型的运动仿真结果几乎完全是一致的，只要在锻坯的后期机构加工等处理上精益求精。就能做出符合理论设计的产品。

1453689207 · 发表于 2013-5-23 09:45

学习了，不错

1205216202 · 发表于 2016-2-1 13:02

登录/注册后可看大图

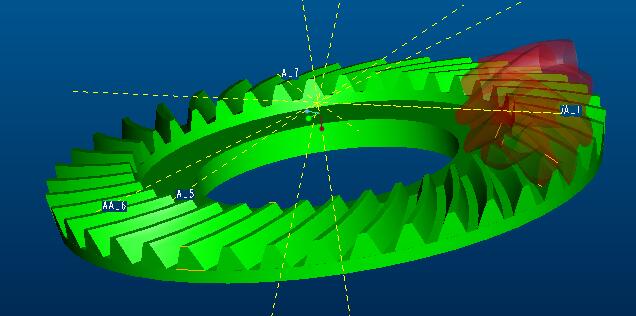

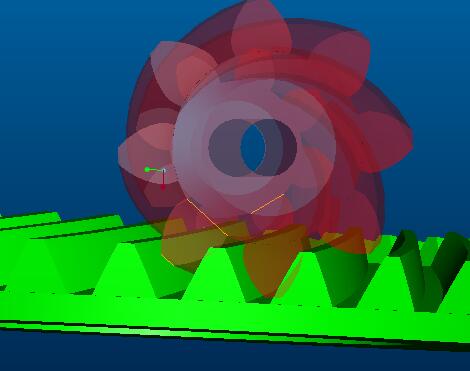

费老师昨天错帖子了想回帖点成发帖了麻烦您给看一下按照您给的数据用proe 画的不会装配请您指导！

delixing · 发表于 2017-9-3 22:07

1205216202 发表于 2016-2-1 13:02
费老师昨天错帖子了想回帖点成发帖了麻烦您给看一下按照您给的数据用proe 画的不会装配请您 ...

这个使锥顶对齐，轴线垂直，两面接触不就行了嘛？

wlyaqwy · 发表于 2017-9-18 16:07

谁能出个教程呢，想学习

wado50 · 发表于 2017-10-17 13:52

对于新手的我有点儿深奥，路过，点个赞
