讨论：如何画圆锥齿轮?

milemarker · 发表于 2008-7-15 08:04

使用的软件是geartra2007,和 SW2007配合使用

woodee · 发表于 2008-7-15 12:53

milemarker 请给出所画齿轮及配对齿轮的相关参数：
大端模数、齿数、变位系数、轴线交角。

我想用UG画一下，跟你的做个对比，看有否偏差。

[ 本帖最后由 woodee 于 2008-7-15 13:02 编辑 ]

milemarker · 发表于 2008-7-15 13:08

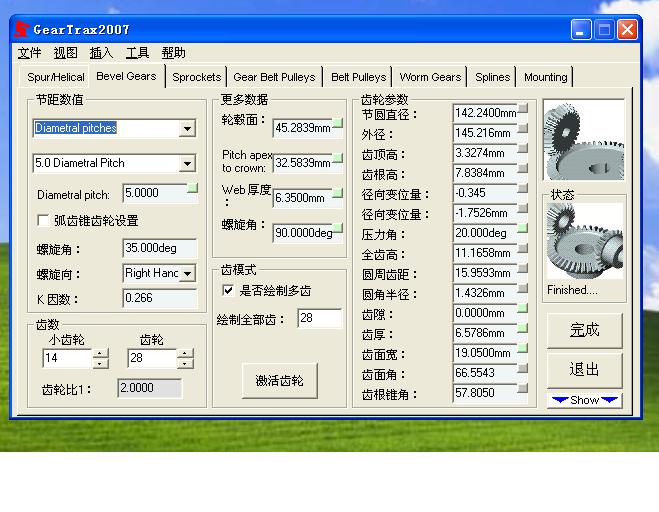

我的那个只是演示一下,你看一下上边的图片,参数我是随意取的,图片上有参数,你能看清楚吗?如果不行的话我给你再发一张.

woodee · 发表于 2008-7-15 13:18

哈，你那图好像有问题：螺旋角=90是啥意思呢？

freefreemen · 发表于 2008-7-15 15:55

gearwizard

milemarker · 发表于 2008-7-15 16:11

woodee,我才仔细看了一下,是软件汉化的时候翻译出现的错误,应该是轴交角,我平时只是用它画直齿轮.

woodee · 发表于 2008-7-15 19:59

milemarker 你好！

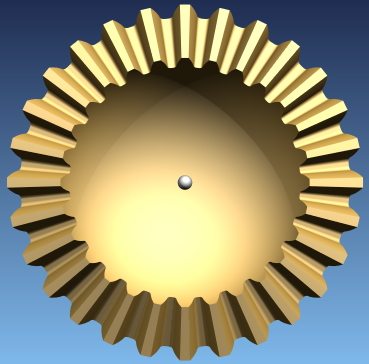

做完了：
1. 因为是球面渐开线造型，也是考虑在计算刀具安装角度时方便，我把齿高定义为弧长。这样可能与一般的造型有点区别。
2. 主要对比齿形面。
3. 球心的小球实体，是为了方便定位的。
示图及Parasolid（.x_t）压缩附件如下：

Z28M5.08.rar (275.2 KB, 下载次数: 56)

[ 本帖最后由 woodee 于 2008-7-15 20:00 编辑 ]

milemarker · 发表于 2008-7-17 08:15

附件里是WOODEE要的文件,用SW做的,图片是参数.

woodee · 发表于 2008-7-17 11:42

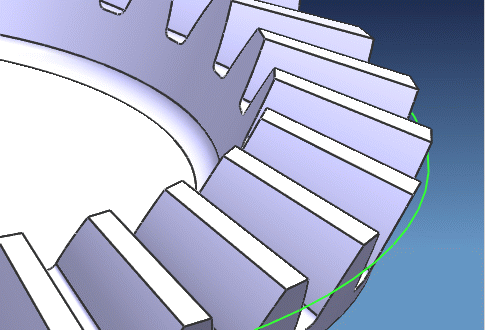

1. 分度圆=25.4/5*28=142.24，这个应该不成问题吧？但您的不知为何径向相差1.2522。见下图示，绿线是分度圆，明显跟背锥面分离：

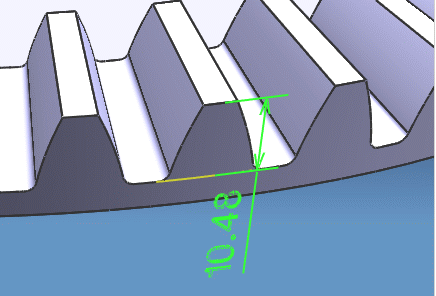

2. 总齿高=25.4/5*2.25=11.43，但您的模型中仅为10.48，相差甚大。如下图示：

可能要好好查查了。

milemarker · 发表于 2008-7-17 12:20

我的模数就取的是5,公制的,分度圆直径是140
