求助：变速箱齿轮齿顶高系数和顶隙系数

luomo226 · 发表于 2010-10-1 16:21

本帖最后由 luomo226 于 2010-10-1 16:44 编辑

回复 niuershiye 的帖子

这个软件中的计算和kisssoft中的应该一样，直接用外圆-分圆-变位量得出，可是齿轮手册和其他版本的资料在角度变位的时候涉及到中心距变动系数的，还有齿顶高变动系数，这样的话就有会有一个同是一对齿轮，但单一的计算的时候和在齿轮副中计算会得到不同的齿顶高系数和顶隙系数，是不是矛盾啊？但两者最终的齿高系数是相等的。

liwangyn · 发表于 2010-10-3 19:29

同求解。。。

李兴涛 · 发表于 2010-10-3 22:20

和朱工讨论过这个问题，共识为那些应该为实验设计出来的，根据公式得不出那些系数。有齿顶圆、齿根圆可以反推，很简单得到齿顶高系数、齿根高系数。你说咱们公司哪些参数还能有设计说明书？

liwangyn · 发表于 2010-10-4 18:24

呵呵，有熟人啊，上来个研发的谁设计的齿轮能给解答不？

fawcgzmg · 发表于 2010-10-4 18:45

本帖最后由 fawcgzmg 于 2010-10-4 18:51 编辑

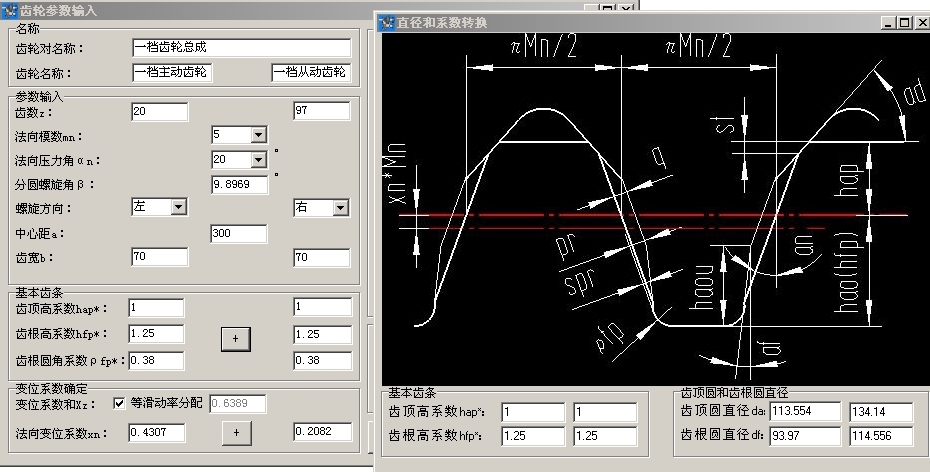

一般标出齿轮的齿顶圆直径和齿根圆直径，如已知其他参数，可以换算。在MASTA中有指定齿顶圆和齿根圆项，我自己编写程序换算，见下图左侧的已知数据和齿根圆及齿顶圆就可以，楼主可以贴出一对齿轮的参数，我可以给你计算验证一下，当然有些国外的软件未考虑齿顶降低的问题就会对不上：
