求助：变速箱齿轮齿顶高系数和顶隙系数

luomo226 · 发表于 2010-3-19 20:40

您需要登录才可以下载或查看，没有账号？注册

x

我处产品变速箱中的齿轮为细长齿，齿轮参数中没有给这个齿顶高系数和顶隙系数，肯定是非标准的，具体是怎么来的，请了解这些的高手指教。

VinChase · 发表于 2010-9-20 21:05

目前遇到同样问题
期待高手解答

石圪节公社 · 发表于 2010-9-21 10:13

怎么没高手回答呢，斑竹，回答一下？

wscl537 · 发表于 2010-9-21 11:53

一般都是深高齿，齿顶系数在1.3以上，传动比高，啮合刚度变化小，考虑到转动平稳，功率损失小。一般要借助专业齿轮进行分析、优化，给大家看个例子。PDF格式。

luomo226 · 发表于 2010-9-21 16:32

我就是想知道这些参数是怎么转换的。呵呵……

wscl537 · 发表于 2010-9-21 18:44

可以倒推的利用软件或者手工计算

luomo226 · 发表于 2010-9-21 20:29

用kisssoft好像是能反推，我用手推的时候总是出错，不知道齿顶高变动系数、中心距变动系数的该不该要，或是齿轮齿顶高人为的更改，很是混乱没有条理……

bhy · 发表于 2010-9-25 05:26

例子讲解的有点抽象

luomo226 · 发表于 2010-10-1 07:59

kisssoft中计算的没有考虑配对齿轮及中心距，只是单纯的用（顶圆直径-分度圆直径）/模数，感觉很不爽，没有考虑中心距变动系数、齿顶高变动系数……

niuershiye · 发表于 2010-10-1 14:26

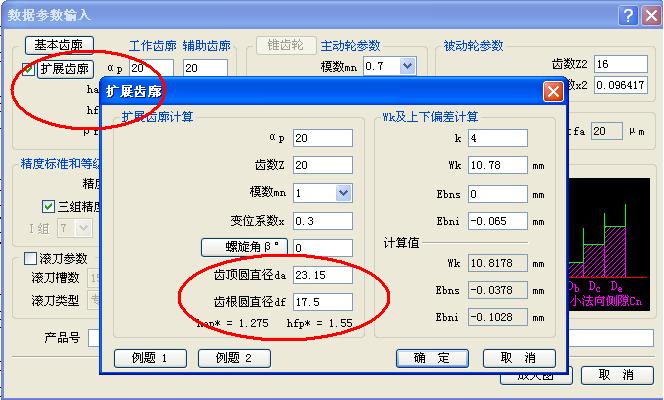

如果给出了 da df 就直接折算好啦！

我们单独编写了《扩展齿廓》就是为了适应这情况的。
