模数1 齿数41压力角20 螺旋角48 右螺旋外径56.6 公法线（跨4 ）

jzsmoju · 发表于 2010-3-19 15:06

您需要登录才可以下载或查看，没有账号？注册

x

模数1 齿数41压力角20 螺旋角48 右螺旋外径56.6 公法线（跨4 ）这个斜齿轮能画出来吗。我用UG外挂画螺旋角超48 度就画不出来了。有高手可以帮忙画一下吗。可以加我QQ260867695 谢谢

per-shaving · 发表于 2010-3-19 17:32

df=? W4=?

freefreemen · 发表于 2010-3-19 17:43

外径太小了吧:o

xinbin159 · 发表于 2010-3-19 18:54

这是用什么软件画的啊？？？？

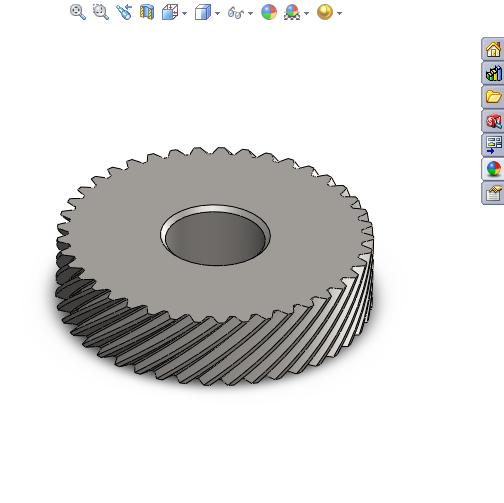

lijieba · 发表于 2010-3-19 20:05

solidworks

hyfjy · 发表于 2010-3-19 22:10

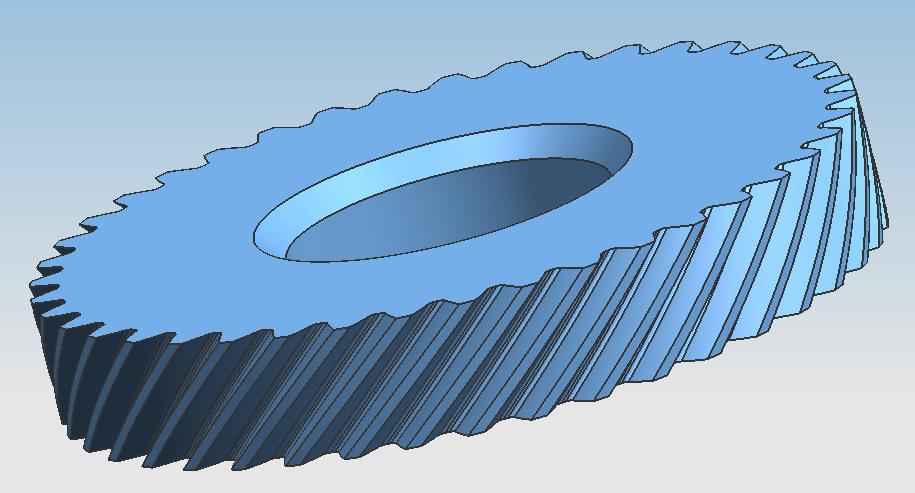

用UG做的模型如下：

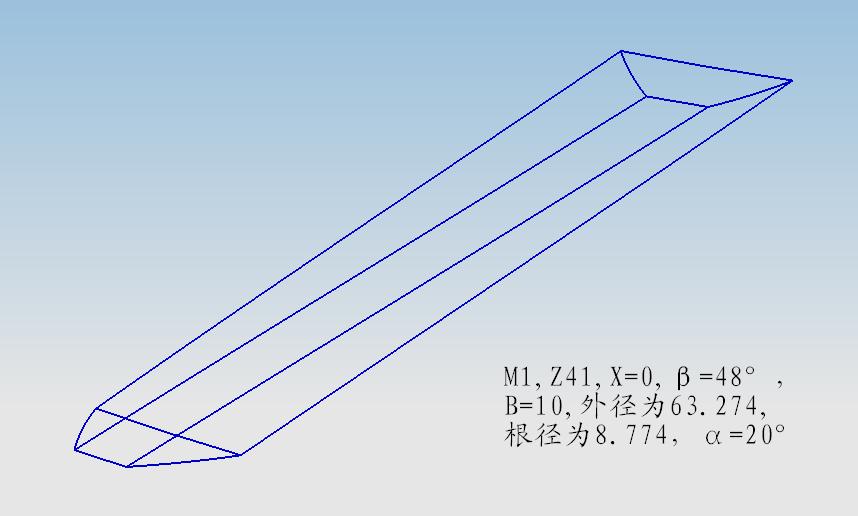

先是作一个齿的线框，如下图：

计算的数据见附件。
原参数中外径一定有误，如果按啮合计算，同样外形的41齿左旋齿轮在计算时要使外径为56.6时，变位系数为-2.238，且作图后发现已不成齿轮了，没法使用的。所以最后用零变位系数的相应参数作了以上的图。

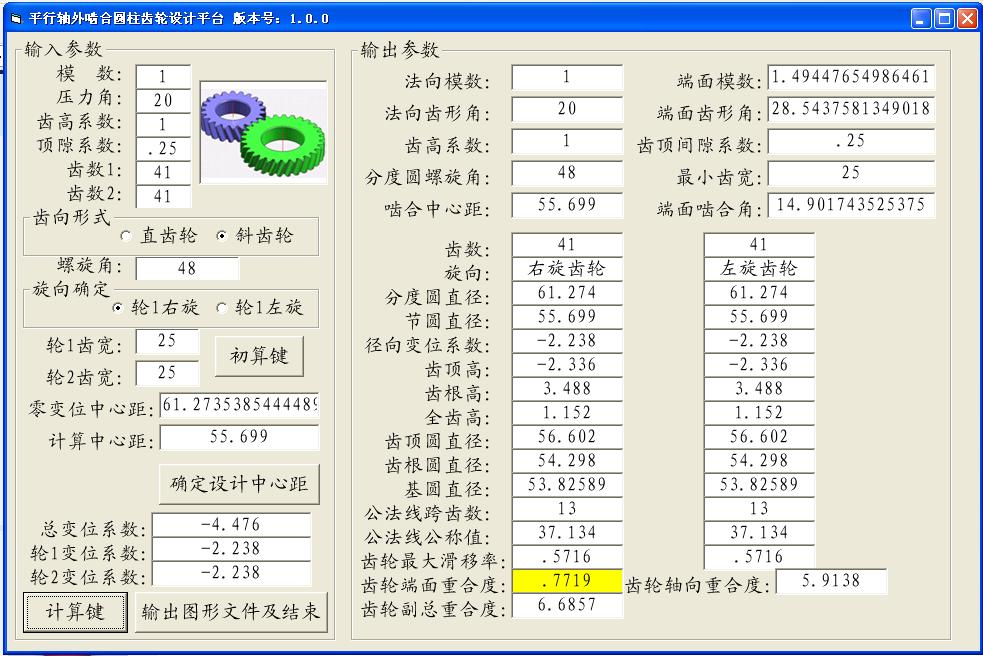

不成形的齿轮计算数据如下：

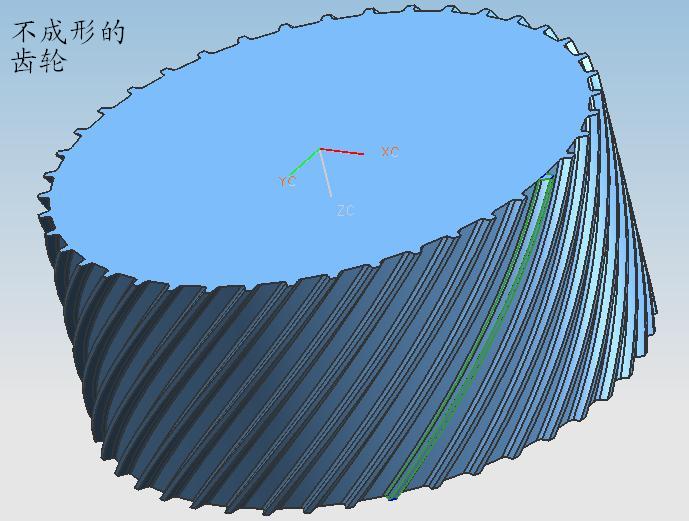

不成形的齿轮也放上来给同仁看看：

41.rar (500.36 KB, 下载次数: 38)

A.rar (2.68 KB, 下载次数: 19)

zxd · 发表于 2010-3-19 22:36

6楼能否把软件共享？zhangxindi@dfl.com.cn,谢谢!

jzsmoju · 发表于 2010-3-20 09:30

非常感谢你们，这个参数我也觉得不对。外径差得太远了。手上有实样能照样板画出来吗

jhk3510 · 发表于 2010-3-20 15:05

看6楼的齿轮计算软件，貌似蛮好用的么！可否共享给大家~~~~

freefreemen · 发表于 2010-3-20 19:19

本帖最后由 freefreemen 于 2010-3-20 19:31 编辑

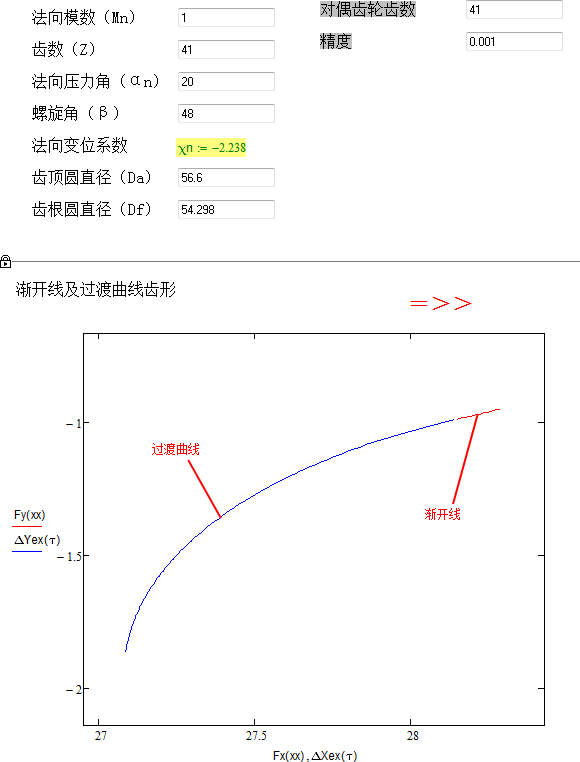

56.6的也能画不过大部分为过渡曲线罢了:)
