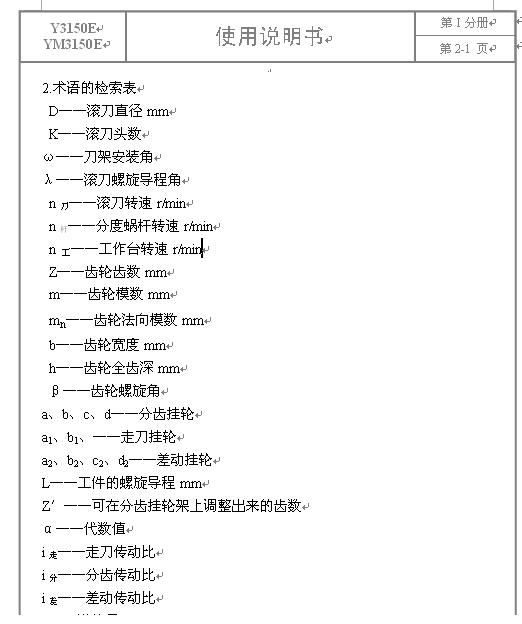

齿 轮 参 数:
齿 数: 103
法 向 模 数: 4.000 mm
螺 旋 角: 10.0000°
旋 向: 右 旋

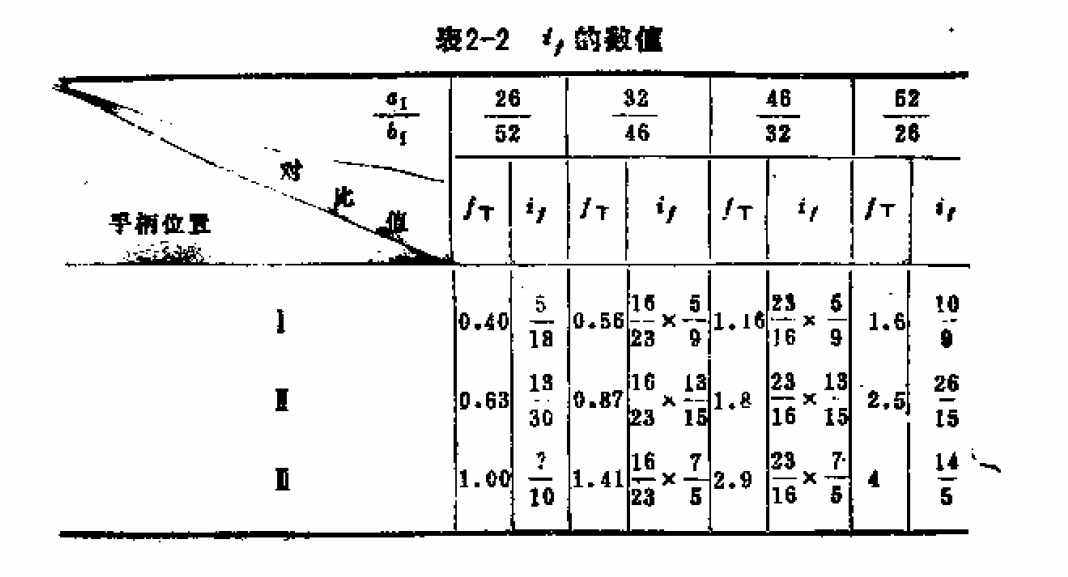

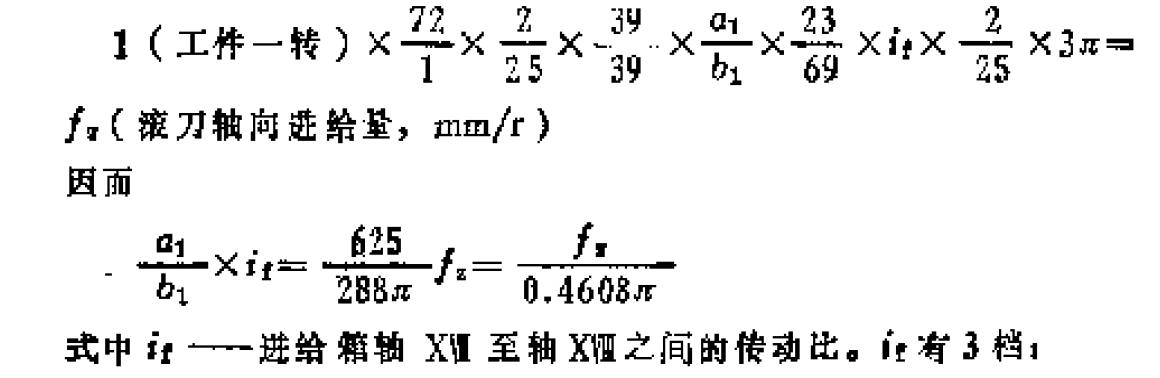

轴向进给调整
1. 进 给 量: 0.870 mm/r(工作台)
2. 进给 方 向: 逆 铣
a1 32
3. 挂 轮: 一 = 一
b1 46
4. 挂轮位置:
挂轮 a1 置于 XIV 轴, b1 置于 XVI 轴
XV +
+ +
XIV XVI
注: 轴 XIV 及轴 XV 和 轴 XVI 的同一
垂直平面之间决不能搭配齿轮啮合
5. 手柄 1 位置: 推到 Ⅱ 位置
6. 手柄 2 位置:
当轴向进给时: 推到 '接通轴向' 位置
当断开轴向时: 拉到 '接通切向' 位置

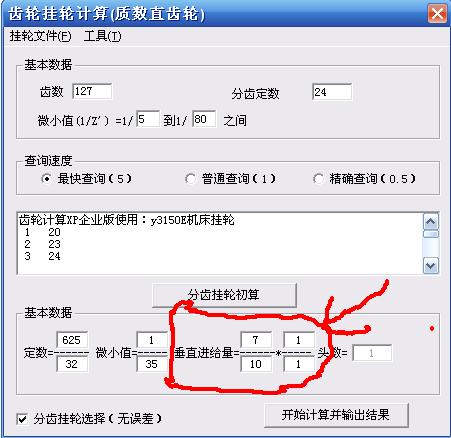

分齿挂轮: num2=11
齿轮是大于100的质数齿轮
1/△Z=23 △Z=0.043478
注意: a. 在不接通差动运动时, 不能采用径向进
给加工。
b. 不能随意改变轴向进给量, 若必须改变
时, 应根据新选定的轴向进给量重新计
算和调整差动挂轮。
c. 采用轴向进给加工时, 手柄2只能处于
' 轴向接通 '位置。
d. 最好采用一次走刀, 若必须进行二次或
三次走刀时, 走刀前应重新对刀。
1. 满足条件的分齿挂轮:
A ×C
───── =
B ×D
20 × 23
1. ─────
25 × 79
20 × 46
2. ─────
50 × 79
23 × 24
3. ─────
30 × 79
23 × 32
4. ─────
40 × 79
23 × 36
5. ─────
45 × 79
23 × 40
6. ─────
50 × 79
23 × 48
7. ─────
60 × 79
23 × 52
8. ─────
65 × 79
23 × 60
9. ─────
75 × 79
24 × 46
10. ─────
60 × 79
e 36
2. e, f 轮为: 一 = 一
f 36
------不加Z=36的工作台换向齿轮

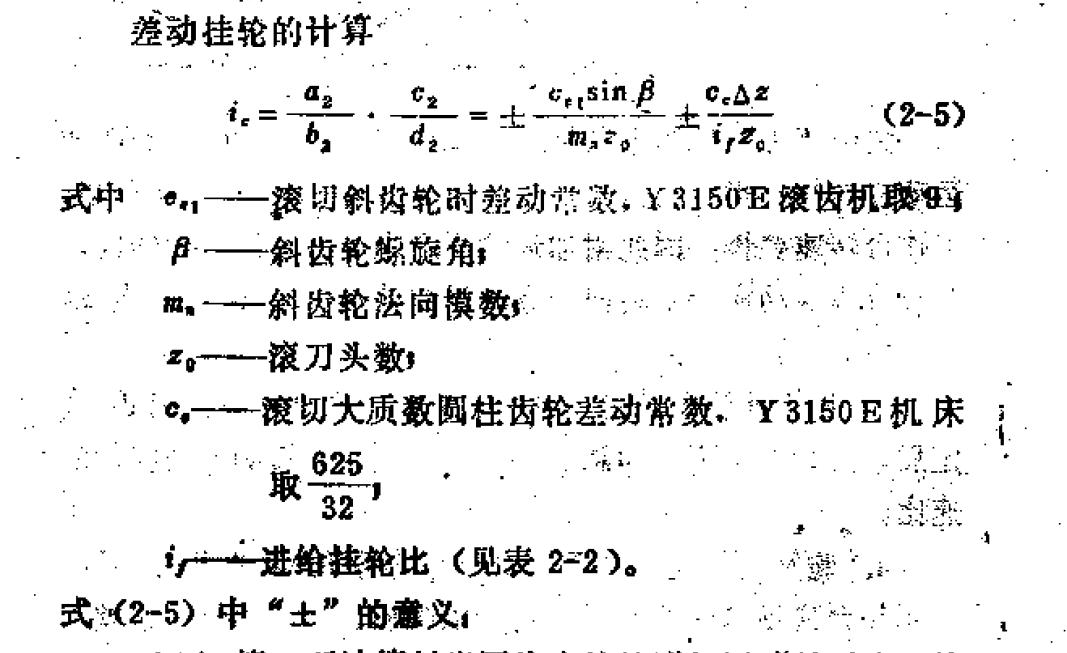

八. 差动挂轮:
满足条件的差动挂轮(共 8 组):
A × C
───── =
B × D
92 × 30
1. ───── 误 差: 0.000006
26 × 59
46 × 60
2. ───── 误 差: 0.000006
59 × 26
60 × 92
3. ───── 误 差: 0.000006
52 × 59
75 × 92
4. ───── 误 差: 0.000006
59 × 65
52 × 61
5. ───── 误 差: -0.000006
41 × 43
47 × 98
6. ───── 误 差: 0.000007
80 × 32
65 × 71
7. ───── 误 差: 0.000008
45 × 57
52 × 71
8. ───── 误 差: 0.000008
57 × 36
-------加惰轮
注意: 本机床具有弧齿锥齿轮机构及完整的差
动链, 当不需用差动时, 差动机构输出
端装上三爪离合器M1, 同时在C2、D2两
轴端装上连接板; 当需要差动时, 差动
机构输出端装上三爪离合器M2, 同时取
消连接板。在使用差动时不能改变手柄
2的位置。 |
|
