五轴加工中心加工弧齿锥齿

wyq258193

小弟想请教各位高手：
    好像现在用五轴加工中心加工弧齿锥齿的比较少见，是什么原因呢？能否行得通呢？
现在大家在弧齿锥齿上面研究些什么东西啊？
希望大家踊跃讨论。

poxiangzi

呵呵，借花献佛。https://www.gearbbs.com/forum.php?mod=viewthread&tid=18779

hmilypigeon

呵呵这次中国齿轮协会上不是推荐说这是最新的加工方法么。其实我想发表一点拙，还见请各位批评指正：
1：此切齿是用很细长的刀具(是真实刀具)缓慢一点点切削出来的，效率很低，不适合批量生产。所以个人感觉意义不大。
2：此刀具在加工螺旋角较大的情况下不适合，因为在加工齿根的时候很可能造成根切。

username

本人认为，用这种加式方式，齿面粗糙度会不好。

wyq258193

呵呵这次中国齿轮协会上不是推荐说这是最新的加工方法么。其实我想发表一点拙，还见请各位批评指正：
1：此 ...
hmilypigeon 发表于 2009-12-18 00:08


登录/注册后可看大图

    这位兄弟，中国齿轮协会推荐说这是最新的加工方法，不知道能否提供原文出处瞧瞧？

bolon2009

哪位能不能具体说说怎么加工呀，比如是仿形法还是展成法，刀位和轮位怎么确定，用的什么刀具等。如有知道的可发邮件至：suxin163@163.com ，讨论讨论。

along2004386

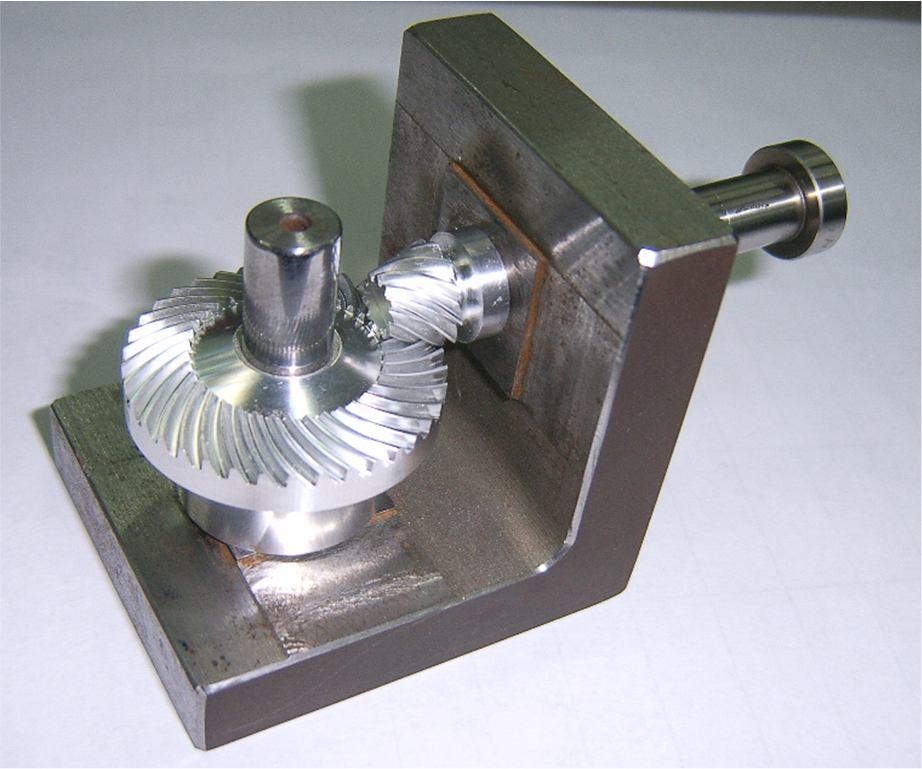

四轴做的，运转良好。

hesheya

学习各位了

woodee

回复 7# along2004386


along，什么齿制的？
看图片像是Hypoid Gear，但旋向好像反了：小轮是否应左旋？

woodee

我理解，中国齿轮协会推荐的是类似下图运动原理的所谓数字化机床：

所谓电子齿轮箱，6个轴的运动可实现空间任何运动关系。
无摇台，刀倾及偏心机构，其展成运动是由刀盘位置的平动和轮坯轴的转动并通过6个轴协调运动来实现。
