各国标准花键计算及测绘（2013年9月1日更新）

jqifan

想下载，积分不够用

gaven

谢谢！分享快乐

zhdgll

太感谢楼主分享!!!

YJXOL

刀疤五 发表于 2013-10-6 21:42


登录/注册后可看大图

此花键计算程序经过多次更新后,一次比一次进步了,但还是有问题:
以上图为例:
1.根圆,顶圆应是搞反了. ...

谢谢版主提出的意见，我会根据进行修改。

关于DIN5480花键孔的公差，经查找资料为“F、G、H、J、K、M”六个等级，常用的为：H级
可查DIN5480-14的3页。

刀疤五

ziran 发表于 2013-10-5 09:55


登录/注册后可看大图

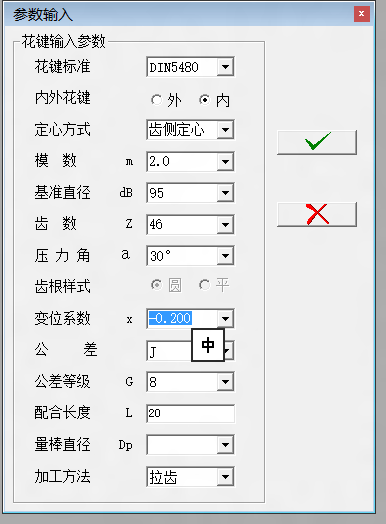

我用DIN5480计算了一个模数2，齿数46，压力角30度，变位系数+0.4的内花键，怎么相差比较大。

内花键规格	DIN5480-N95×2× 46×8H	外花键规格	DIN5480-W95×2× 46×8f
模数	2	模数	2
齿数	46	齿数	46
压力角	30	压力角	30
移位量	0.4	移位量	0.4
基本齿槽宽	3.603	基本齿厚	3.603
大径	95(0,+0.54)	大径	94.6(0,-0.22)
小径	91(0,+0.22)	小径	90.6(0,-0.89)
渐开线终止圆直径	94.68	渐开线起始圆直径	90.92
精度级别 DIN5480	8H	精度级别 DIN5480	8f
实际齿槽宽最大值	3.659	作用齿厚最大值	3.578
实际齿槽宽最小值	3.623	实际齿厚最大值	3.558
作用齿槽宽最小值	3.603	实际齿厚最小值	3.522
跨棒距	87.766-87.83	跨棒距	99.13-99.073
量棒直径	3.5	量棒直径	4
		公法线长	(45.454-45.423)
		跨齿数	8
齿形误差	0.019	齿形误差	0.019
齿向误差	0.01	齿向误差	0.01
齿距误差	0.036	齿距误差	0.036
径向跳动	0.05	径向跳动	0.05
通端塞规尺寸		通端环规尺寸
大径	94.68 k7	大径	95.2 min
小径	90.4 max	小径	90.92 K7
起始圆直径	90.9	终止圆直径	94.7
通端塞规齿厚	3.603(0,+0.006)	通端环规齿槽宽	3.578(0,-0.006)
通端塞规跨棒距	99.2013(0,+0.0095)	通端环规跨棒距	87.686(0,-0.011)
齿厚磨损极限	3.593	齿槽宽磨损极限	3.588
磨损极限跨棒距	99.1855	磨损极限跨棒距	87.7041
量棒	4	量棒	3.5
齿形误差	0.005	齿形误差	0.005
齿向误差		齿向误差
齿距误差	0.006	齿距误差	0.006
径向跳动	0.006	径向跳动	0.006
止端塞规尺寸		止端环规尺寸
大径	94.48 js8	大径	95.2 min
小径	90.4 max	小径	91.12 JS8
起始圆直径	90.9	终止圆直径	94.7
止端塞规齿厚	3.659±0.003	止端环规齿槽宽	3.522±0.003
止端跨棒距	99.2898±0.005	止端跨棒距	87.5864±0.0055
齿厚磨损极限	3.651	齿槽宽磨损极限	3.53
磨损极限跨棒距	99.2772	磨损极限跨棒距	87.6007
量棒	4	量棒	3.5
齿形误差	0.0075	齿形误差	0.0075
齿向误差		齿向误差
齿距误差	0.009	齿距误差	0.009
径向跳动	0.009	径向跳动	0.009

刀疤五

YJXOL 发表于 2013-10-6 19:22


登录/注册后可看大图

变位系数应该是-0.2

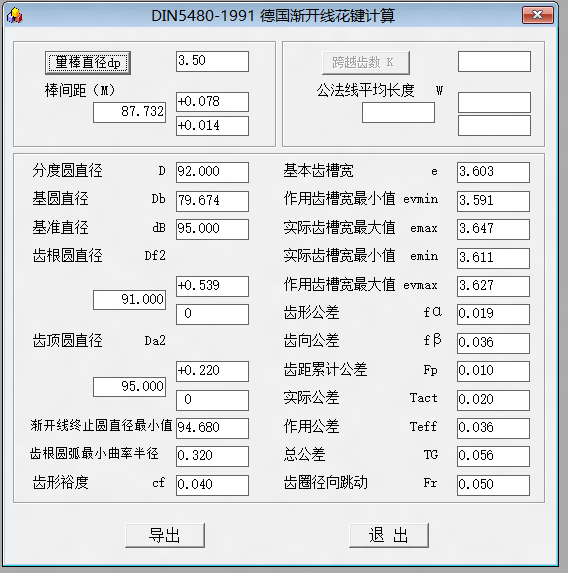

此花键计算程序经过多次更新后,一次比一次进步了,但还是有问题:
以上图为例:
1.根圆,顶圆应是搞反了.
2.内花键配合种类只有"H",没有"J",因此结果中的齿槽宽,M值都对不上了.
3.齿距累积误差是"0.036",而不是"0.01",应是与齿向公差搞反了.
4.5480内花键没有"作用齿槽宽最大值","最小圆角半径",的概念.
5."实际公差","作用公差"的说话在5480中也没找到.
6.拉削加工,还是插齿加工,花键参数是一样的.无需关心加工方法.

我说的不一定正确,仅参考.
楼主的软件成果能无私地与大家共享,很是敬佩,值得我等学习!

YJXOL

ziran 发表于 2013-10-5 09:55


登录/注册后可看大图

我用DIN5480计算了一个模数2，齿数46，压力角30度，变位系数+0.4的内花键，怎么相差比较大。

变位系数应该是-0.2

ziran

我用DIN5480计算了一个模数2，齿数46，压力角30度，变位系数+0.4的内花键，怎么相差比较大。

CHENGHAI6907

和好的软件

YJXOL

软件更新版V10.1。
