各国标准花键计算及测绘（2013年9月1日更新）

YJXOL

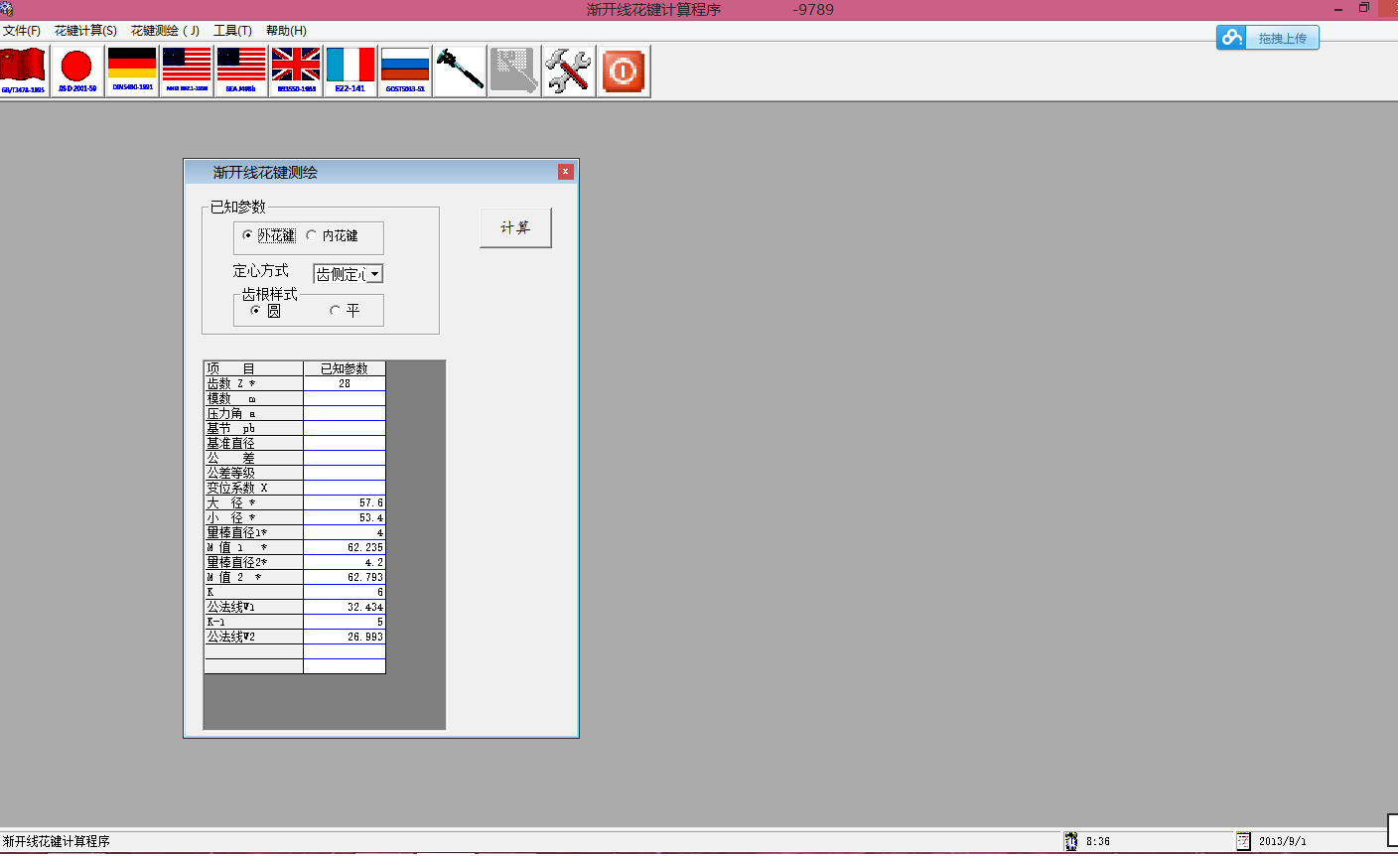

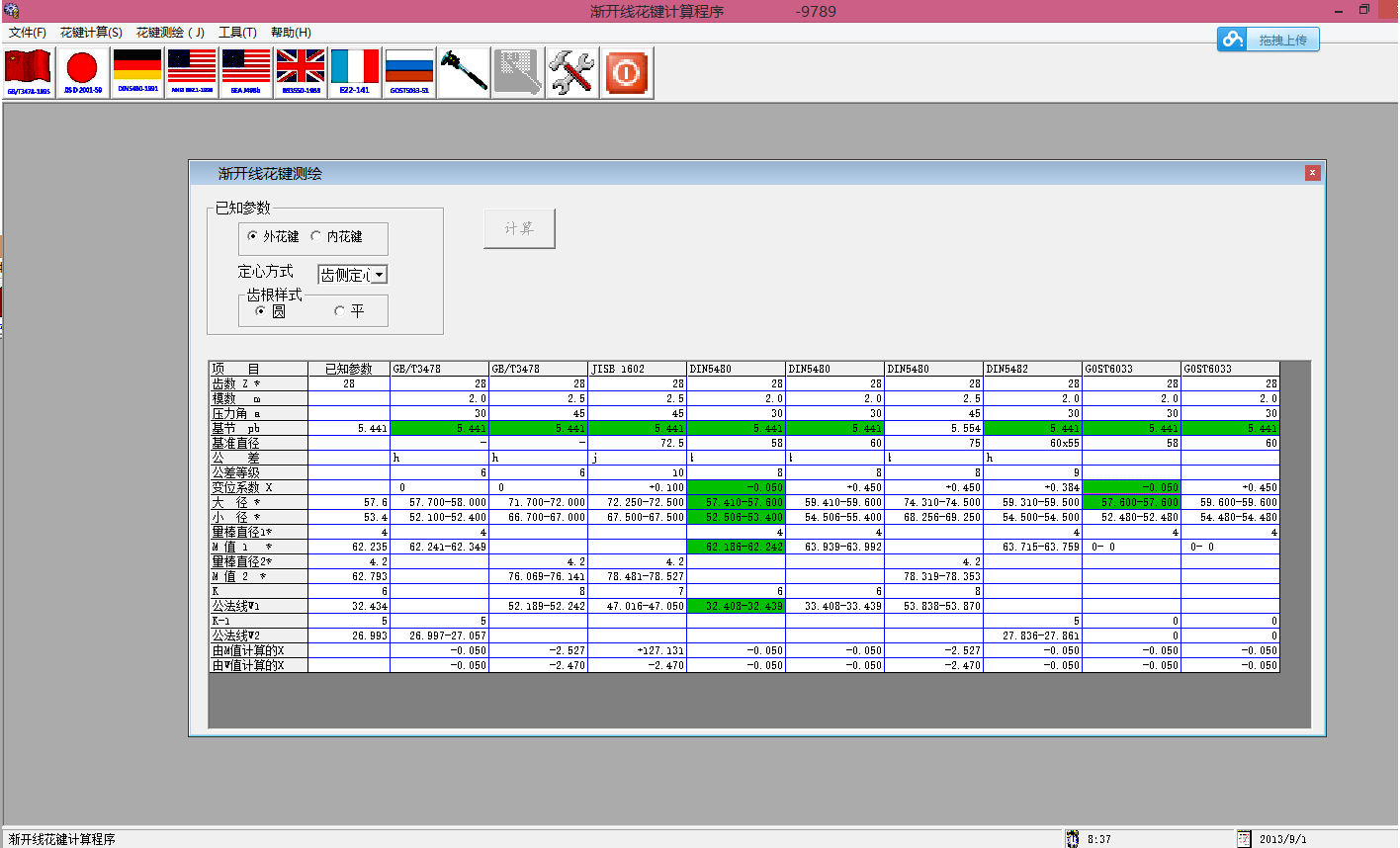

1、对 GB、JIS、DIN、ANS、SEA、BS  花键计算程序（7-12） 进行修正，增加花键测绘部分。

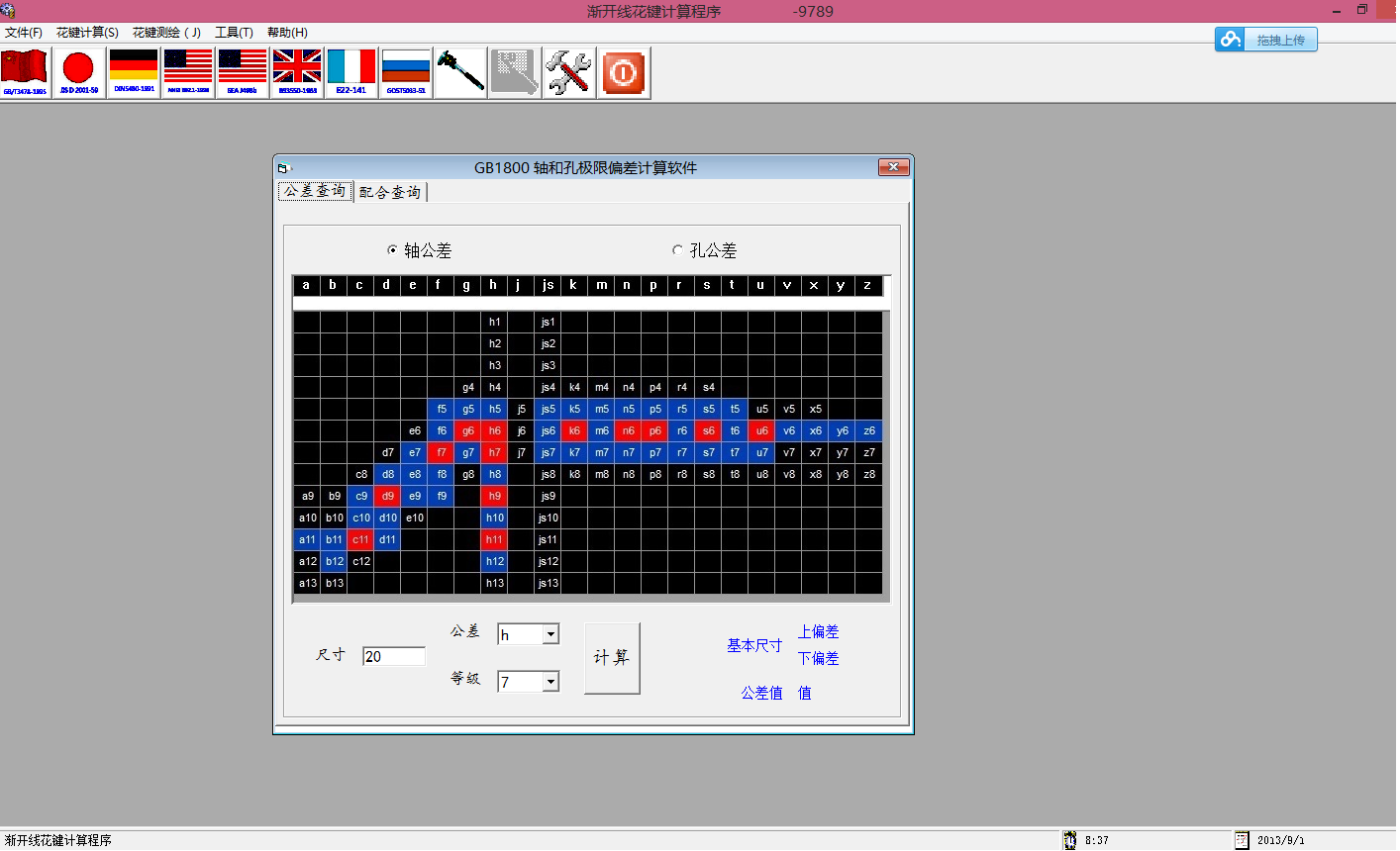

2、增加GB1800公差与配合计算



渐开线花键v9.1-00.rar (504.94 KB, 下载次数: 1173)

2013-9-1 08:40 上传

点击文件名下载附件

补充内容 (2018-6-11 14:48):
V18.5.25
1、修正GB标准内花键校对规跨棒距错误！---感谢 大侠。
2、修正DIN5480外花键齿根圆直径公差。
V18.5.1
1、修正不能试用问题！---感谢 Scorpio
2、修正JIS D2001标准，花键孔时大径定心与齿形定心配合时，大径和公差错误。---感谢 JACK D.
V18.2.28
1、修正DIN5480标准，棒间距显示错误；---感谢 king_yang
V17.10.1
1、修正ANSI B92.1标准，齿数范围提示不正确。
V17.4.5
1、修复JIS D2001标准，奇数齿时，M值公差错误。---感谢 king_yang
2、DIN5482标准，在原标准基础可修改变位量。 ---感谢 大侠
V17.2.15
1、修复JIS D2001标准,变位系数不为0.8时，M值错误。---感谢 junjun
2、取消JIS D2001标准齿数上限限制。
V17.1.14
1、修复DIN5482外花键k公差时,最小齿厚错误。---感谢 大侠
2、修正更改量棒直径和跨齿数时计算精度。
V16.12.9
1、修复外花键公法线计算错误。---感谢 大侠
V16.12.1
1、修复保存时，花键类型错误。---感谢 随风而逝
V16.11.12
1、增加GB花键量规及图形模块。
2、保存文件格式在原有CVS格式基础上增加了xls和TXT格式。
3、在保存xls文件中增加量规的外形结构及尺寸。

补充内容 (2018-5-31 22:28):
Involute_Splines V18.5.25
https://pan.baidu.com/s/1NQk6tkpLWoiWYDImywTNjg


补充内容 (2019-5-26 22:27):
更新汇总：
V19.4.3
1、修正已知M值求S和W值错误。--感谢  越过冬的蚊子
V19.03.03
1、修正DIN5480标准，加工方法不同齿根圆错误。
V19.02.20
1、修正DIN5482标准，58*53规格外花键小径尺寸错误！--感谢  spsan66
V19.01.01
1、修正导出xls文件时，基圆尺寸错误！--感谢  1
2、修正DIN5480标准，Teff值与Tact值错误！---感谢 花键
3、增加DIN5480标准中“单项节距偏差”显示！---感谢 花键

补充内容 (2020-2-24 22:42):
更新：
V20.2.25
1、修正输入参数更改时，原平齿根自动变为圆齿根。
2、增加量规可自行选择量棒直径以及跨齿数。
V20.2.22
1、修正英制更改跨齿数时公法线错误。---感谢 大侠
2、优化花键量规参数页面；
3、增加DIN标准量规参数。
链接: https://pan.baidu.com/s/1WVcADNWBJkexQAVE51sblA 提取码: 7t98

补充内容 (2021-12-29 22:59):
V1.0.0.216 ●增加公制渐开线花键、矩形花键强度模块。（英制未完成）
V1.0.0.213 ●修正DIN5481标准中最大/最小齿厚显示错误!优化渐开线花键显示字体。
V1.0.0.212 ●修正DIN5482标准中内花键M值显示错误。
V1.0.0.211 ●修正GOST标准中内花键平齿根/大径定心时，大径错误。
V1.0.0.210 ●修正GB1800公差与配合中轴k公差错误；修正ISO4156、ANSB92.2M(大径配合未完成)不显示结果。
V1.0.0.209 ●增加基础数据中M值和W值双击改变显示公差。
V1.0.0.208 ●按DIN5480-2006更新量规部分。
V1.0.0.207 ●调整输入输出窗口布局；增加设置窗口字体大小。
V1.0.0.206 ●修正DIN5480量规齿槽/齿厚错误；优化六齿挂轮计算速度。
V1.0.0.205 ●修正GB1800部分公差错误；优化四齿挂轮计算速度。
V1.0.0.204 ●更新矩形键量规部分；
V1.0.0.203 ●更新挂轮计算器,差排序错误；结果中有相同的挂轮数据；计算挂轮不在挂轮库范围内。
V1.0.0.202 ●增加侧工具栏；(2)增加花键图形显示(未完成)；
V1.0.0.201 ●优化挂轮计算器算法,缩短计算时间。
V1.0.0.200 ●增加矩形花键计算模块 ；●增加三角花键计算模块。

补充内容 (2021-12-29 23:10):
最新版本  https://www.gearbbs.com/thread-399005-1-1.html

645130650

谢谢楼主，打不开"使用次数已满"

yumi521

谢谢分享

ugcai

谢谢分享！！！！

YJXOL

最新版本  https://www.gearbbs.com/thread-399005-1-1.html

zhuwenbing

那么好的一款软件现在收费太可惜了

yimianmian

感谢大佬分享自己的辛苦付出

jasone37

感谢分享！～

chlove200

感谢楼主分享

101010z

好资料谢谢分享

qqj666

难得这么齐全 赞一个
