各位分析一下图片接触区的原因

niuershiye · 发表于 2013-8-28 15:59

您需要登录才可以下载或查看，没有账号？注册

x

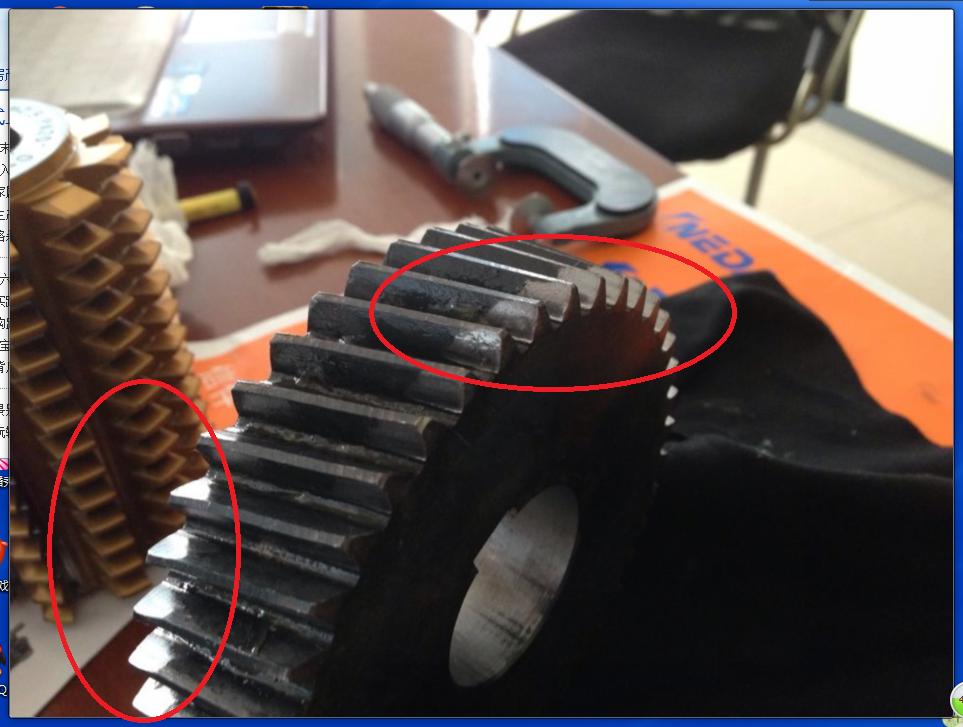

各位分析一下图片接触区的原因 ----- 正反转留下的接触斑点，

warthen · 发表于 2013-8-28 16:21

轴倾斜过大？

qdtruck · 发表于 2013-8-28 16:26

啥齿轮啊，质量太差了。
接触在两端不同的齿面，而且局部的，不是整个圆周。肯定是齿形齿向太差了！

caijk520 · 发表于 2013-8-28 19:14

也有可能是轴承孔同心度不好，在加载情况下造成偏载。
以前在3MW试验台中遇见过这样的情况。

发表于 2013-8-28 19:33

是螺旋角误差比较大？[tthread=fangcun120217330, 李俊华][/tthread]

minghengchiluen · 发表于 2013-8-29 07:32

螺旋角误差

qdtruck · 发表于 2013-8-29 09:04

qdtruck 发表于 2013-8-28 16:26

登录/注册后可看大图

啥齿轮啊，质量太差了。
接触在两端不同的齿面，而且局部的，不是整个圆周。肯定是齿形齿向太差了！

不像两头整圈都是啊？

dyzch · 发表于 2013-8-29 10:58

请您多发一些详细的图片，包括输入功率特性，均载还是变载，齿轮的润滑方式，油品，和油的污染情况，齿轮的热处理方式，选用材料等等，我们之前也遇到过类似的斑点，有很多原因，麻烦您多上传一些详细的资料，咱们互相交流。

minzi · 发表于 2013-8-29 12:41

是螺旋角误差较大造成的。

gwl75216 · 发表于 2013-9-1 20:36

螺旋角误差较大造成的可能性最大，再就是安装孔同轴度差。
