弧齿锥齿轮建模需要认清的一个问题

along2004386

回复 10# nieshaowu


    是这样的，不过如果想得到好的齿轮，不但需要具备扎实的数学功底，同时在材料力学，有限元分析和齿轮制造上也要有很深的研究，所以这是一个系统工程，好在国内已经有不少的组织和个人热衷于这项工作。

nieshaowu

回复 11# along2004386


    呵呵。。。您好。。。我们是同行吧。。现在研究齿轮的人越来越少了，有的以前做这个现在也改行了。。。咱们能不能聊聊，增加交流，相互学习。。。QQ：124092679

jinjin

回复 12# nieshaowu
就那个数值方法，有没有一个具体的例子让我参考一下呢？

hyfjy

回复 10# nieshaowu

能否发一个一对准双曲面螺旋齿轮的三D模型上来让同行看看呢？光是图片只是个热闹，只有3D模型才是我们搞设计的产品哦，在这里我先发一个圆弧齿锥齿轮副的3D图上来，抛砖引玉哦。
这对齿轮的参数为16：16，计算参数如下：
弧齿锥齿轮副设计表 作者：hyfjy  第一部分  输入参数  计算日期:2010-04-09
模数:           M=            4
齿数:           Z=            16            16
法向齿形角:        α=20度         齿宽中点螺旋角:β=35度
螺旋线旋向:                      小轮右旋          大轮左旋
径向变位系数        X=             0             0
切向变位系数        Xt=            0             0
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角           系统默认两轴夹角为90度
刀具直径Do= 152.4    刀盘号数: 3.5    刀尖圆弧 r= 1
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             64            64
节锥角            E=            45            45
节锥距            R=            45.2548339959391
齿宽              b=           16
齿顶高           ha=            3.4           3.4
齿根高           hf=            4.15199997425079            4.15199997425079
全齿高            H=            7.55199997425079
顶圆直径          D=             68.8083261120685            68.8083261120685
顶锥角           Ea=            50.24205      50.24205
根锥角           Ef=            39.75795      39.75795
轮冠距           Ak=            29.5958369439658            29.5958369439658
中点模数          Mm=            3.29289321881345
中点法向模数        Mfm=           2.6973802118164
中点弧齿厚         Sfm=           4.23703492869044            4.23703492869044
中点分度圆弦齿厚sm=    4.23600675211933            4.23600675211933
中点分度圆弦齿高hm=    2.70644169505391            2.70644169505391
大端分度圆螺旋角βs=    34.6031326702044
大端分度圆周节   Ps=  12.5663706143592
大端分度圆弧齿厚Sf=    6.28318530717958            6.28318530717958
大端分度圆弦齿厚S大=    6.27813992854127            6.27813992854127
大端分度圆弦齿高h大=    3.50900096830055            3.50900096830055
    第三部分   计算参数输出表(非作图部分)
齿数比            U=            1
齿宽系数          F=             .353553390593273
齿根角           Of=            5.24205       5.24205
齿顶角           Oa=            5.24205       5.24205
当量齿数Z当= 41.1662609057082  41.1662609057082 冠轮齿数Z冠= 22.6274169979695
中点端面重合度Et= 1.20999303663402  中点轴向重合度En= 1.08297702710386
中点总重合度: E总= 1.62386033572395
中点法面当量齿轮重合度Env=  1.70542956393623
小端面端面模数Ms=  2.58578643762691 建议大端齿根倒圆: R= 1.2 小端齿根倒圆: r= .8
小端面分度圆弧齿厚Sx= 4.0617438381004  4.0617438381004   计算时间:21:38:15

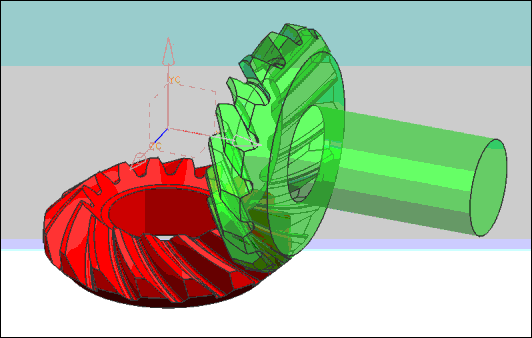

运动仿真的图如下：

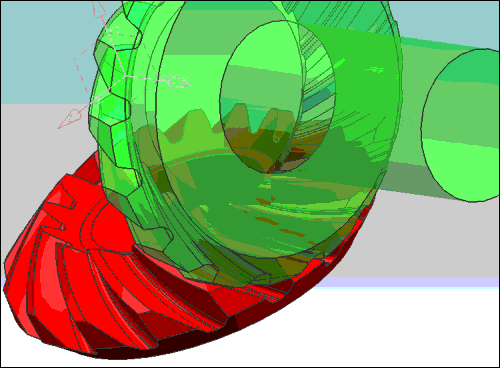

用UG5做的模型如下：
16-16-UG.rar (533.63 KB, 下载次数: 60)

2010-4-16 20:51 上传

点击文件名下载附件

另有一个用X_T格式存档的文件，用PROE或SW软件都能打开的

16-16.rar (459.99 KB, 下载次数: 36)

2010-4-16 20:53 上传

点击文件名下载附件

freefreemen

用Gearwizard不就得了

hyfjy

用Gearwizard不就得了
freefreemen 发表于 2010-6-9 18:29


登录/注册后可看大图

用现成的软件当然很快很方便，可如果自己也能用自编出的软件做出与GEARWIZARD相当的模型，那可是受益非浅的一件事。

freefreemen

用现成的软件当然很快很方便，可如果自己也能用自编出的软件做出与GEARWIZARD相当的模型，那可是受益 ...
hyfjy 发表于 2010-6-9 20:53


登录/注册后可看大图

可以参考GearTeq的画法:)

clwb

这个产品是奔驰系列的不
真的象

西风烈

说得好，顶起，我认为建出来了，大家共同批评指正和改进，行业内都有了，无论是建模还是应用，发展也就快了。行业共同建立完美的各套齿轮系统模型，工业部什么的，集思广益，形成自己的全系统传动系统建模分析软件，并非难事。
