求齿根圆

woodee · 发表于 2009-10-23 16:02

这是正变位齿轮，齿根直径当然比标准的大，如果是标准的，当然是0.625
lengxiaodong 发表于 2009-10-23 15:23

登录/注册后可看大图

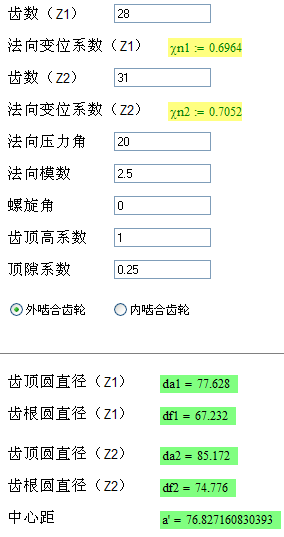

所以才会有一个齿高变动系数Δyn，以保证顶隙。

lengxiaodong · 发表于 2009-10-23 16:13

请问这个齿轮是剃齿的加工方式吗？如果是，那74(0/-0.4)是特意定制的加深滚刀加工的，为了剃齿刀具的切削。

freefreemen · 发表于 2009-10-23 18:56

:)

当幸福来敲门 · 发表于 2009-10-24 09:57

齿顶高系数和顶隙系数不是标准值

hmz · 发表于 2009-10-24 18:47

插齿和滚齿的齿根圆直径不同,插齿刀磨损不同齿根圆直径也不同.

lauzigy · 发表于 2009-10-25 21:56

参数或说明都给的不全 ,真不知道有没有必要计算。
象这样的情况，根本没法给出他的设计值是多少。关键还是在齿廓基本参数上调整。在很多情况下都是用非标的齿顶高与顶隙，我们的很多产品是意大利人设计的，他们就是这样设计的。

wnh · 发表于 2009-10-26 14:11

不同厂家制造的滚刀顶隙系数可能不同，齿根圆也可能不同，

fanns · 发表于 2009-10-27 13:57

各个国家的齿顶高、齿根高系数是不一样的吧。我常碰到这样的情况。
其实这是个设计系数。

牡丹花下鬼 · 发表于 2009-10-29 20:24

回复 12# lengxiaodong

你这个是用软件计算的吗？麻烦你把哪个软件发我邮箱里[url=mailto:~yuefengcan@163.com]~yuefengcan@163.com[/url]
