求 齿根圆

开心

Z1=31,M=2.5,Au=20,X1=0.7052，W(4)=28.12/Z2=28,A=77，gn=0.15，x2=0.6964求它们的齿根圆

woodee

Z1=31,M=2.5,Au=20,X1=0.7052，W(4)=28.12/Z2=28,A=77，gn=0.15，x2=0.6964求它们的齿根圆
开心 发表于 2009-10-23 08:49


登录/注册后可看大图

定中心距A=77
可按照X1=0.70677401，X2=0.782499797计算齿顶高：
Da1=85.087501016，Da2=77.966129951。

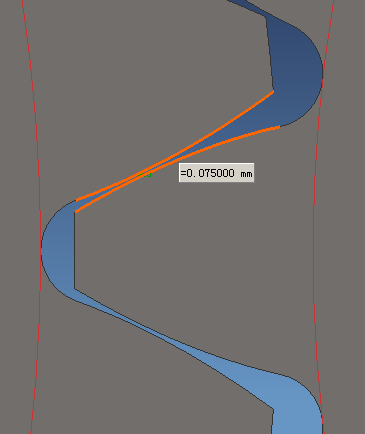

侧隙gn=0.15，公法线保证侧隙：
W1(4)=28.04642054，W2(4)=28.07850484。

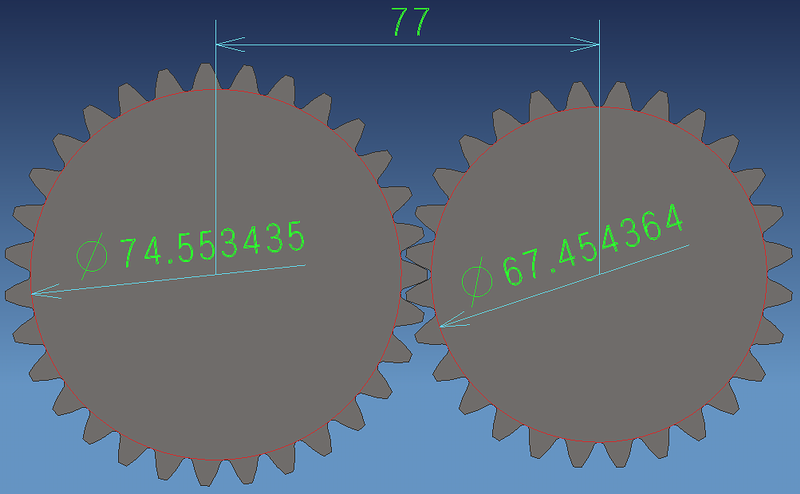

可得到如下图齿根圆直径：

开心

不对，齿顶圆De1=86，全齿高=6；De2=78.5；为什么呢？望高士明鉴！

woodee

不对，齿顶圆De1=86，全齿高=6；De2=78.5；为什么呢？望高士明鉴！
开心 发表于 2009-10-23 14:19


登录/注册后可看大图

这是计算值，还是实际测量值？

lengxiaodong

Da1=86.026,Df1=74.776,Db1=72.8262   M(3.2)=86.24
Da2=78.482,Df2=67.232,Db2=65.77851 M(3.2)=78.75801
这个是正确的，我帮您计算过了。
E-mail:lxdltt@126.com

lengxiaodong

刚才的M值量销应为4.32，打错了，对不起！

woodee

Da1=86.026,Df1=74.776,Db1=72.8262   M(3.2)=86.24
Da2=78.482,Df2=67.232,Db2=65.77851 M(3.2)=78.75801 ...
lengxiaodong 发表于 2009-10-23 14:32


登录/注册后可看大图

按您这些数据计算
顶隙=A-(Da1+Df2)/2
     =77-(86.026+67.232)/2
     =0.371

而0.25*2.5=0.625
相差很多啊。

woodee

点击下链接看看论坛上的有关讨论：
[url=https://www.gearbbs.cn/post.php?action=reply&fid=7&tid=16952]直齿轮外径算法？斜齿轮外径算法？url]

lengxiaodong

这是正变位齿轮，齿根直径当然比标准的大，如果是标准的，当然是0.625

开心

齿顶圆应该是对的，并且我也这么认为，图纸上的齿根圆为什么是74呢？公差为0-（-0.4）？谢谢！
