加工中心能否加工渐开线齿轮？

zipper

普通的CNC肯定不行了，现在好多厂家都生产专门加工齿轮的CNC，加上滚齿刀就行。

poxiangzi

普通的CNC肯定不行了，现在好多厂家都生产专门加工齿轮的CNC，加上滚齿刀就行。
zipper 发表于 2009-10-26 22:11


登录/注册后可看大图

不知道对于CNC机床来说，齿轮与其它产品有何异同呢？呵呵，所以为什么说普通CNC不能加工齿轮呢？

zipper

回复 12# poxiangzi


    因为，普通CNC装不了滚齿刀，而如果要用普通CNC加工齿轮，你怎么样加工出来渐开线？你准备用什么样的刀子？

poxiangzi

回复  poxiangzi


    因为，普通CNC装不了滚齿刀，而如果要用普通CNC加工齿轮，你怎么样加工出来渐开 ...
zipper 发表于 2009-10-26 22:34


登录/注册后可看大图

你说的是范成法，呵呵。

我说的是另外一个工艺：如果仅仅把齿轮作为一个与其它产品一样的加工对象，则对于CNC机床而言，则齿轮与其它产品是完全一样的，即：

在CAD中完成齿轮造型，在CAM中使用CAD模型计算数控程序，然后再将加工程序拷贝到任意CNC机床完成加工即可，3轴加工中心就可以完成加工，甚至普通数控铣床也可以，我说的是这个方法，用普通的铣刀就可以了，看你的齿轮有多大，上面贴出的图片反映了这个方法。

CAD造型——>CAM编程——>加工中心加工，这个方法不管加工的工件是不是齿轮，呵呵。:) 不知道大家的意见呢？讨论的焦点是不是这个，另，下面这个帖子里面的齿轮大部分都是CNC铣削的，请参考：https://www.gearbbs.com/forum.php?mod=viewthread&tid=8027

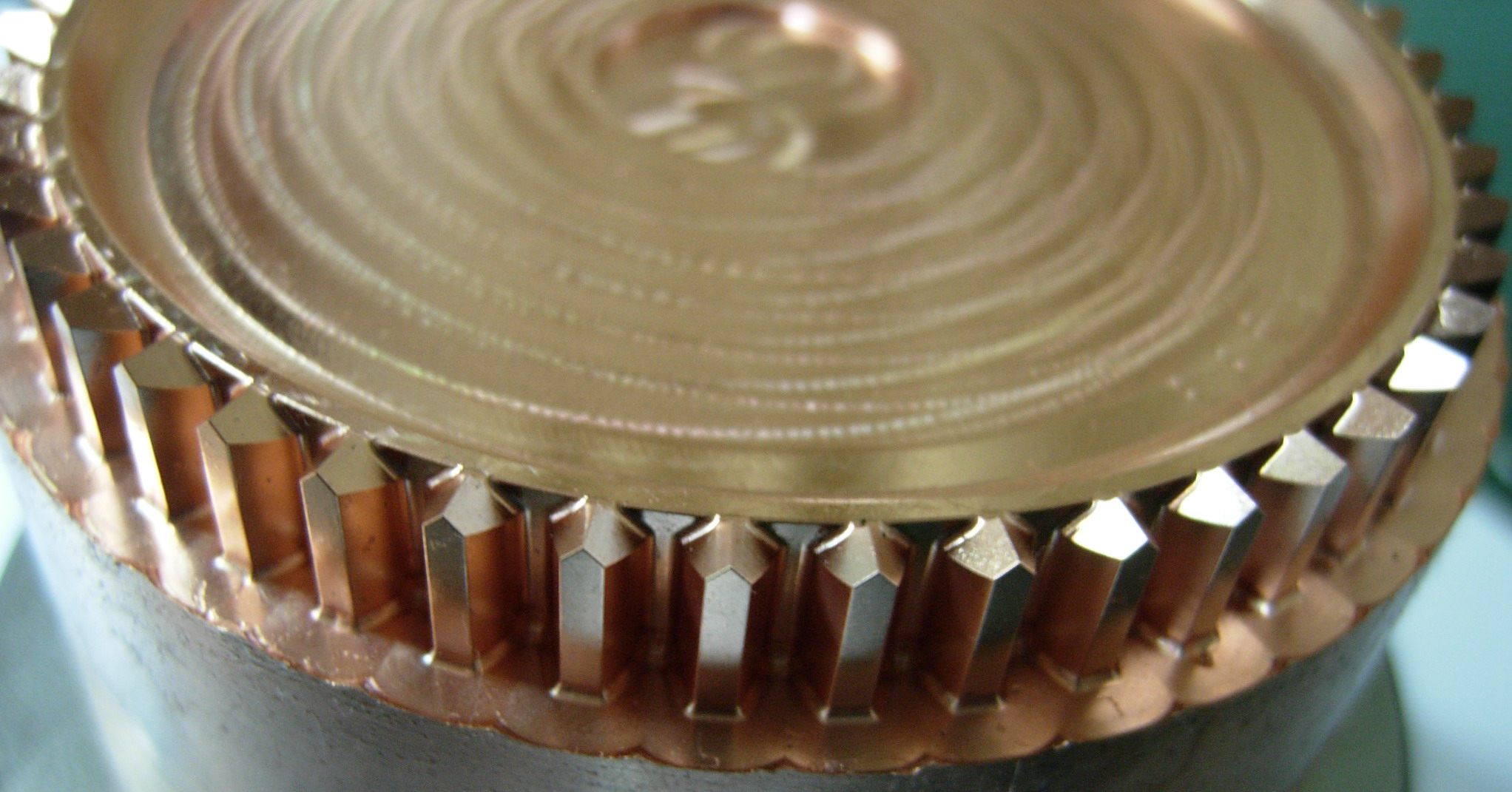

附件是一个CNC加工的渐开线齿轮电极示例，普通加工中心完成。

whylei

可以的，关键是效率

poxiangzi

欢迎大家多发表见解，很希望看到大家精彩的讨论，谢谢。

manjia_tju

可以的 王晓春老师做这个

qazxsw

不怎么清楚。

poxiangzi

加工中心加工的电极检测报告（Zeiss prismo navigator三坐标），包括齿形、齿向、齿距、径跳。

不好意思，操作失误，见楼下。

poxiangzi

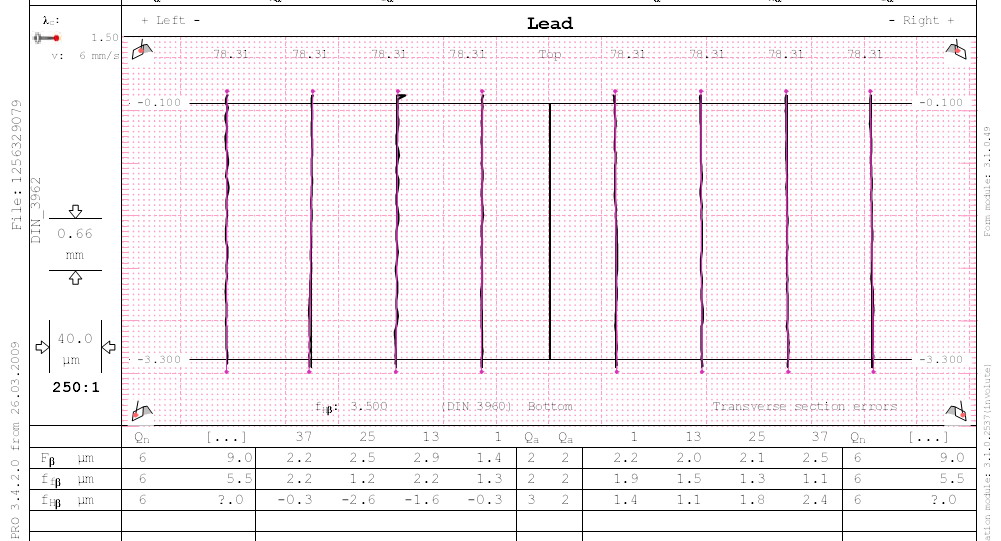

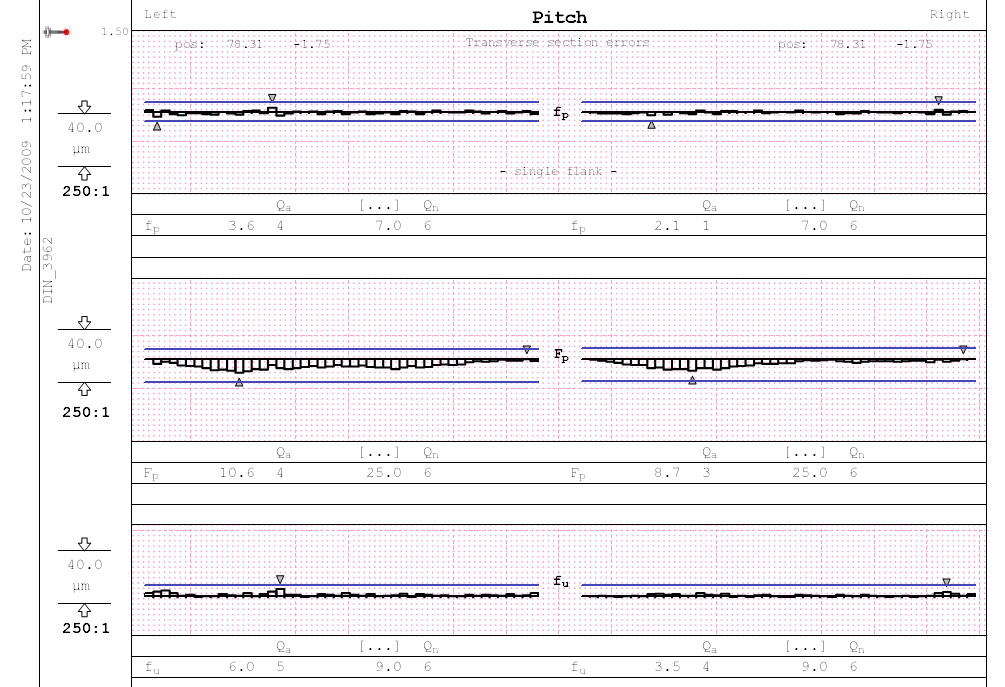

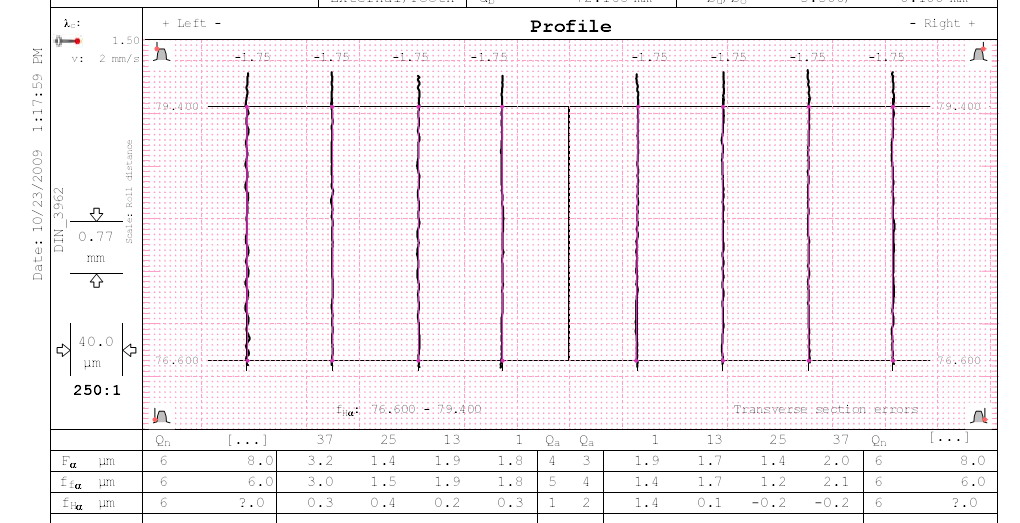

3轴加工中心铣削的直齿圆柱齿轮电极检测报告（Zeiss prismo navigator），包括齿形、齿向、齿距、径跳。

欢迎大家继续探讨这个话题，谢谢。
