求助坛内高手，有谁做过内外啮合锥齿轮（锥面花键）

userfbh888 · 发表于 2009-10-15 11:02

查了下，国标内规定的锥度为1：15的，谢谢！

woodee · 发表于 2009-10-16 10:46

11# userfbh888

大概给个大端分圆直径，我试着做一下。

userfbh888 · 发表于 2009-10-16 22:54

19.28，谢谢

woodee · 发表于 2009-10-17 11:51

根据楼主给出的数值，圆整一下，似应为：
Z=90；M=0.215；Dp=19.35。
Ap=30；h*=0.5；C*=0.4。

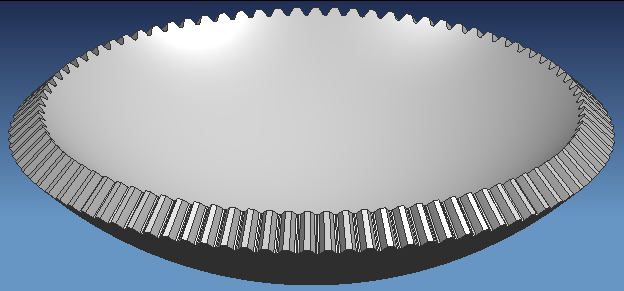

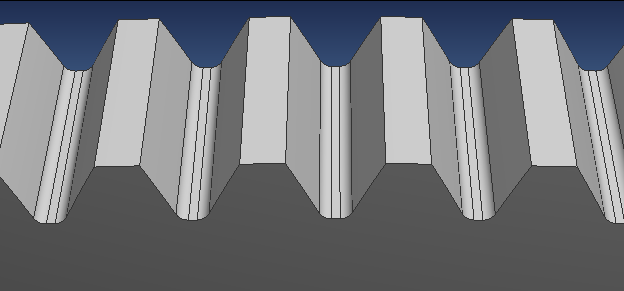

按照球面渐开线计算及成型，则基本形状如下图：

下附件为Parasolid格式3D模型，供参考：

BSpline90-0.215.rar (961.53 KB, 下载次数: 4)

userfbh888 · 发表于 2009-10-27 20:20

谢谢！受教了
