求助坛内高手，有谁做过内外啮合锥齿轮（锥面花键）

userfbh888 · 发表于 2009-10-14 08:51

您需要登录才可以下载或查看，没有账号？注册

x

求助坛内高手，有谁做过内外啮合锥齿轮（锥面花键），请求指导设计参数计算！谢谢

zhangjun · 发表于 2009-10-14 09:00

能详细介绍一下吗？

难念的经 · 发表于 2009-10-14 10:15

没见识过，有图纸吗

woodee · 发表于 2009-10-14 10:59

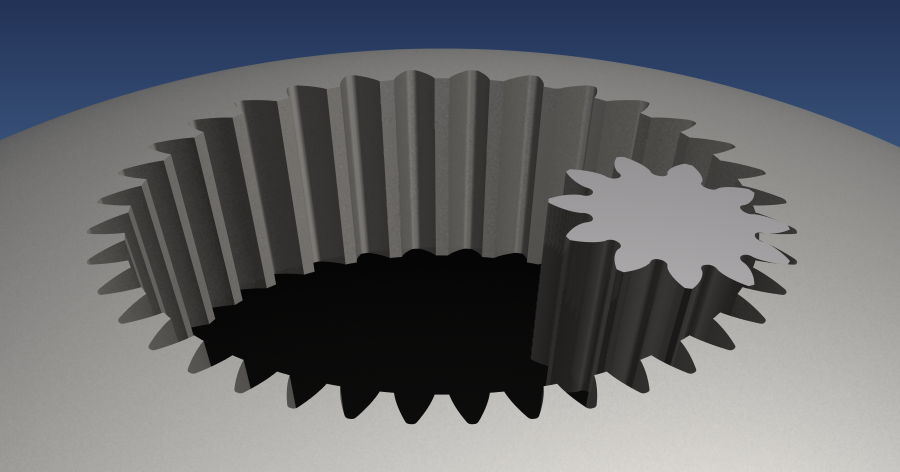

楼主给出基本参数，我可以提供3D模型。如下图示：

userfbh888 · 发表于 2009-10-14 11:20

谢谢各位，实际上就是在一45度斜面上做等高齿，一公一母，不知如何计算！

userfbh888 · 发表于 2009-10-14 11:23

参数没定啊，正设计呢！

userfbh888 · 发表于 2009-10-14 11:25

听说版主WOODEE在这方面很厉害，还望不吝指教！

woodee · 发表于 2009-10-14 11:39

7# userfbh888

不敢不敢厉害！
你先大概给出有关参数，我看看是否能帮到你。

userfbh888 · 发表于 2009-10-14 22:17

谢谢版主，尺寸在附件图纸里，1：1画的；内外齿数90，三角齿，模数0.215；斜面45度。求教版主，斜齿在图纸里的参数表。又，如斜面变端面，该如何计算几何参数？添麻烦了，再次感谢！

AXIS-draftACD2004.rar (160.6 KB, 下载次数: 27)

woodee · 发表于 2009-10-15 09:47

9# userfbh888

噢，这是锥三角花键。国标里边有，一查便知。
