求助，哪位工程师帮忙解决，紧急！！！

lvjiupeng · 发表于 2013-7-15 17:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lvjiupeng 于 2013-7-15 17:01 编辑

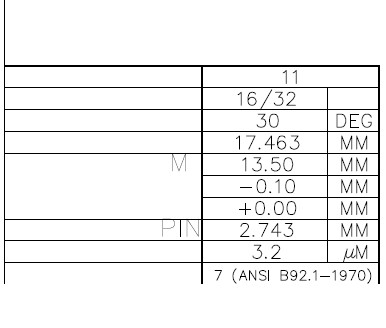

下面是需要插齿的内花键：花键宽度只有5mm ，加工完需要渗碳加淬火HRC28-32，处理后收缩量有多少？？热处理前我的量棒距应该加工到多少，材料为20CrMnTiH的哪位工程师帮忙解决一下，是需要计算吗？？？？？

lkxd · 发表于 2013-7-15 17:05

双径节内花键

lvjiupeng · 发表于 2013-7-15 17:10

lkxd 发表于 2013-7-15 17:05

登录/注册后可看大图

双径节内花键

模数=25.4/16

人到中年 · 发表于 2013-7-15 17:43

用拉刀最好，如插齿M值大于成品M值0.1即可。

lvjiupeng · 发表于 2013-7-15 17:49

人到中年发表于 2013-7-15 17:43

登录/注册后可看大图

用拉刀最好，如插齿M值大于成品M值0.1即可。

首先谢谢你！我知道拉齿效率高，但是我们是小批量，没有拉刀，只能插齿。大于M值0.1就可以，这个数值和花键本身没关系吗，就是根据经验定的吗？要是我是外花键呢？比如设计参数：DP12/24 齿数19 压力角30 分度园：40.2166 齿宽40 M值：46.1086+0.1 我加工的M值应该+0.2吗？？

lvjiupeng · 发表于 2013-7-15 17:56

补充问题：关于双径节渐开线花键的标准谁有？以及相关的计算公式

lalawo · 发表于 2013-7-15 18:45

lvjiupeng 发表于 2013-7-15 17:49

登录/注册后可看大图

首先谢谢你！我知道拉齿效率高，但是我们是小批量，没有拉刀，只能插齿。大于M值0.1就可以，这个数值和花 ...

这应该谁都不能帮上你的忙，最好的办法就是用以往的经验先加工几件，然后热处理看看变化大不大？

lvjiupeng · 发表于 2013-7-15 18:57

lalawo 发表于 2013-7-15 18:45

登录/注册后可看大图

这应该谁都不能帮上你的忙，最好的办法就是用以往的经验先加工几件，然后热处理看看变化大不大？

恩现在做的工艺就是这样就是想知道这种收缩率不能计算吗

LCF0917 · 发表于 2013-7-15 21:44

花键硬度HRC28-32的话，可淬火后去碳层，再用涂层刀插花键。因带H的钢淬透性较好，所以变形也较大,淬火前加工尺寸较难掌握，必须经几次实验才能确定淬前的M值，淬火后加工就无需考虑变形问题。供参考。

albert1516 · 发表于 2013-7-15 23:32

小批就线切割，这工艺热后变形不大
