看看你的基础怎么样。

qliuyuxing

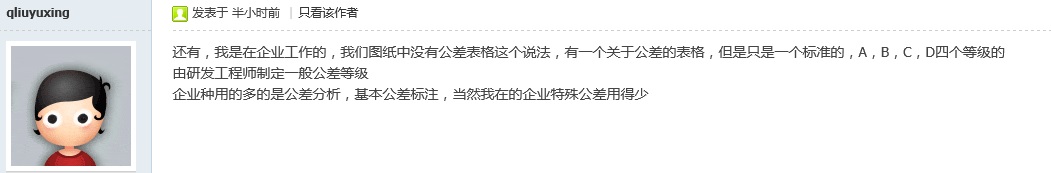

还有，我是在企业工作的，我们图纸中没有公差表格这个说法，有一个关于公差的表格，但是只是一个标准的，A，B，C，D四个等级的
由研发工程师制定一般公差等级
企业种用的多的是公差分析，基本公差标注，当然我在的企业特殊公差用得少

hd_1000

qliuyuxing 发表于 2013-7-8 21:32


登录/注册后可看大图

还有，我是在企业工作的，我们图纸中没有公差表格这个说法，有一个关于公差的表格，但是只是一个标准的，A， ...

您的机械造诣很高，语文造诣更高！

hd_1000

可以全面学习一下。

zyh007zyh

阿懵 发表于 2013-7-6 14:05


登录/注册后可看大图

标注同轴度更合适一些
位置度有点勉强！

同解，高手，谢谢

hd_1000

zyh007zyh 发表于 2016-1-15 09:37


登录/注册后可看大图

同解，高手，谢谢

恰恰相反，标位置度更好检测。

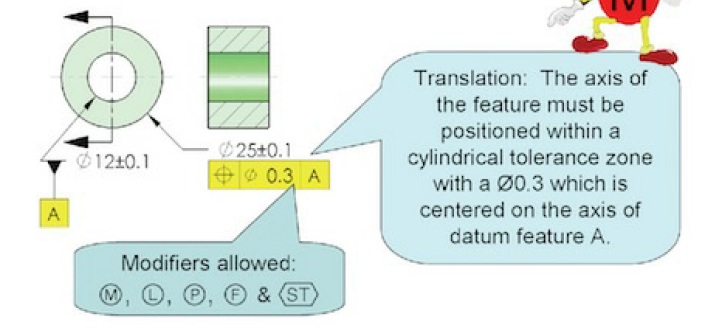

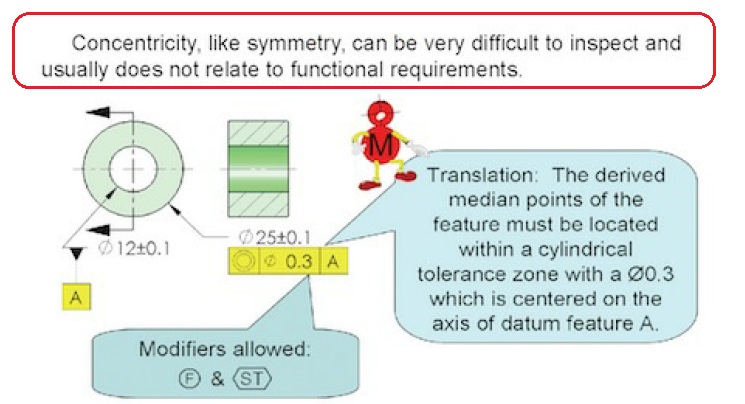

麻烦看看下面图片，位置度和同轴度的具体含义。

zyh007zyh

阿懵 发表于 2013-7-5 16:04


登录/注册后可看大图

当10.1并且22.1的时候 位置度为0.2  当9.9  并且21.9的时候 位置度可以为0.6  不知道对不对哦！

1.M是最大，不过不清楚0.6是如何看出来的呀，
2.为什么不是：10.1/22.1时位置度为0.6呀？
请教下师傅，谢谢！！！

von_009

这是做广告的节奏吗？

hero522

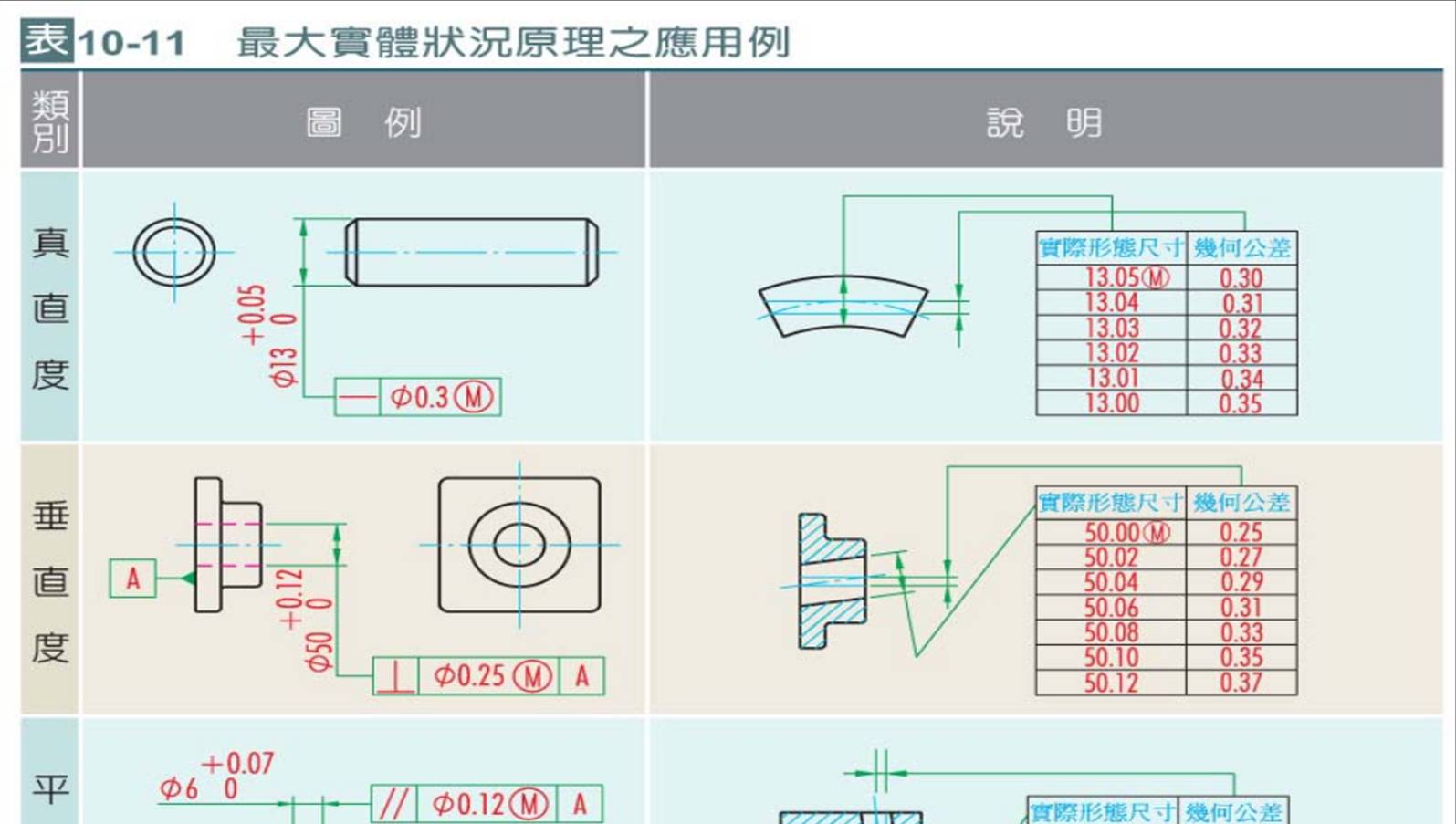

M為最大實體,最大實體狀況原理之應用，可獲得該幾何公差之增大，有利於製造。

hd_1000

hero522 发表于 2016-1-15 15:35
M為最大實體,最大實體狀況原理之應用，可獲得該幾何公差之增大，有利於製造。

这是什么公司的资料，“直线度”称为“真值度

马瑞ME

这要标位置度要被骂死。
