看看你的基础怎么样。

hd_1000 · 发表于 2013-7-2 19:22

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hd_1000 于 2013-7-2 21:58 编辑

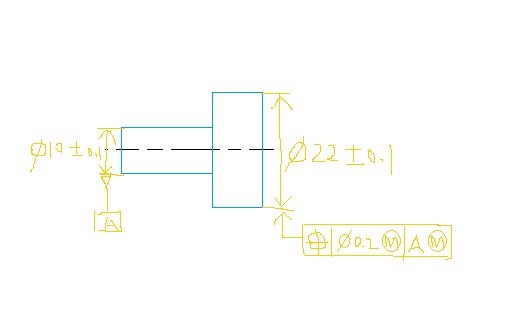

看看你机械的基础怎么样？按下图做出公差表格。

360jcw · 发表于 2013-7-4 14:08

呃看不懂。。。

hd_1000 · 发表于 2013-7-4 21:30

技术论坛，总会有人懂吧？

阿懵 · 发表于 2013-7-5 16:04

当10.1并且22.1的时候位置度为0.2 当9.9 并且21.9的时候位置度可以为0.6 不知道对不对哦！

cssh_2008 · 发表于 2013-7-5 23:10

位置度有这样标的吗?完全错图一张

cssh_2008 · 发表于 2013-7-5 23:13

公差值多少级了，?这值不用标，位置度处可标成圆度

hd_1000 · 发表于 2013-7-6 07:25

cssh_2008 发表于 2013-7-5 23:10

登录/注册后可看大图

位置度有这样标的吗?完全错图一张

是吗？看看下面机械教材的截图：


hd_1000 · 发表于 2013-7-6 07:31

cssh_2008 发表于 2013-7-5 23:13

登录/注册后可看大图

公差值多少级了，?这值不用标，位置度处可标成圆度

明显用“圆度”来代替“位置度”，是错误的。位置是需要有“基准”的，而圆度是不需要的。一个控制位置，一个形状。在某些情况下，可以用位置公差替代形状公差，因为控制位置的同时也控制到了形状，而反过来使用则是不可以的。

阿懵 · 发表于 2013-7-6 14:05

标注同轴度更合适一些
位置度有点勉强！

qliuyuxing · 发表于 2013-7-8 21:29

不记得同轴度的符号了，但是知道这个位置应该标注同轴度！
自认为机械方面还有点造诣
