齿轮制造工艺手册（滚、插、磨、剃、刨） 质数斜齿疑问？

lalawo

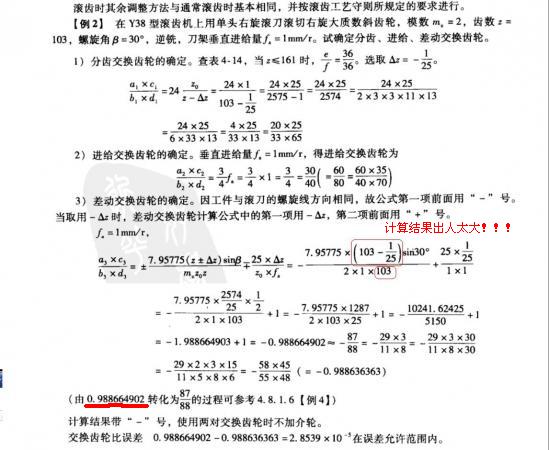

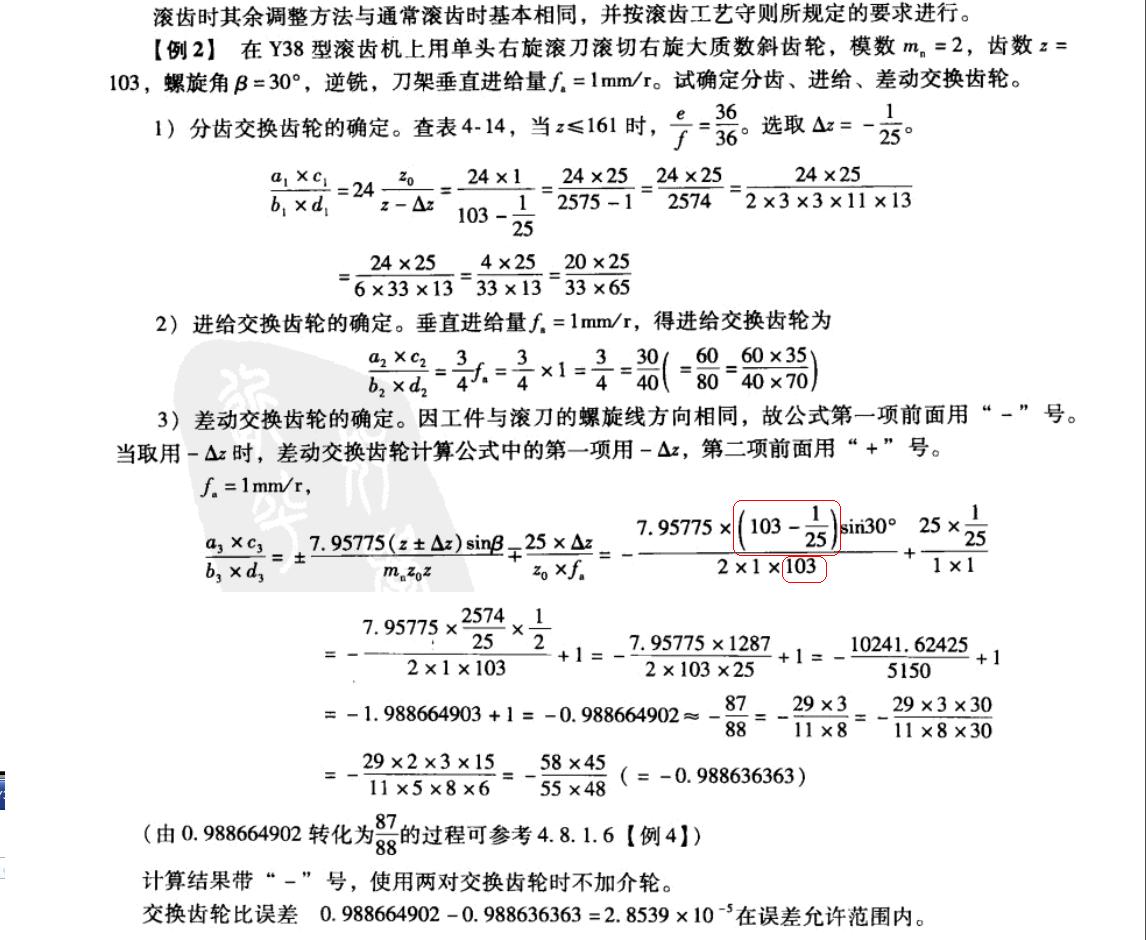

齿轮制造工艺手册（滚、插、磨、剃、刨）这是一本2010年书（第300页~304页），然而介绍的质数斜齿算法是使用老机床Y38计算，勾红线部分我是第一次看到，若这是正确的话，难道几十年的计算都错啦？个人感觉这本书是画蛇添足，请大家指正。

青云独步

现在能有多少人会安心写书？都是抄来抄去！都懒得去编写新的例子，都是抄以前的。话说我还买了一本这个书。

lalawo

青云独步 发表于 2013-6-23 21:16


登录/注册后可看大图

现在能有多少人会安心写书？都是抄来抄去！都懒得去编写新的例子，都是抄以前的。话说我还买了一本这个书。

哈哈，经你这一说，我看看我下的资料，果真有这种情况发生。

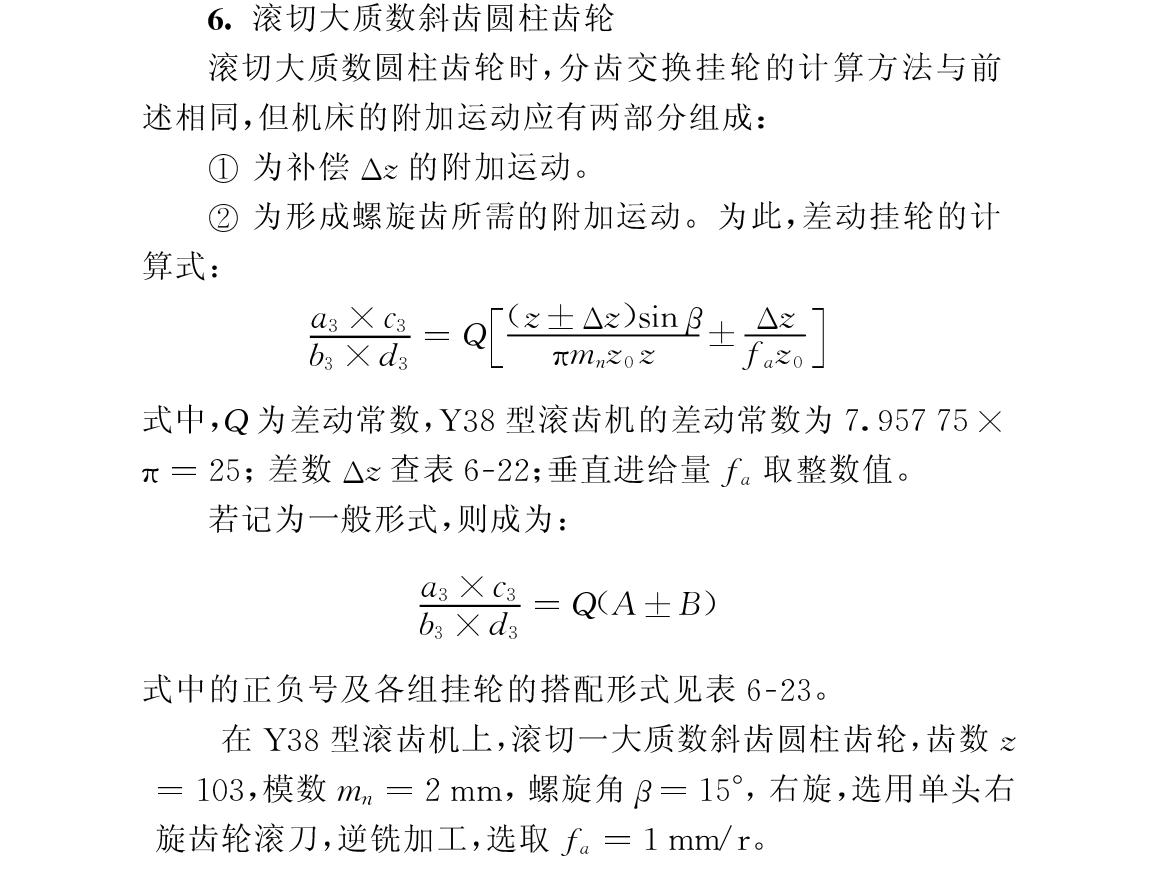

简明铣工、齿轮工手册第463页~466页 2者的举例只是螺旋角不一样。


以下是我感觉正确的公式。

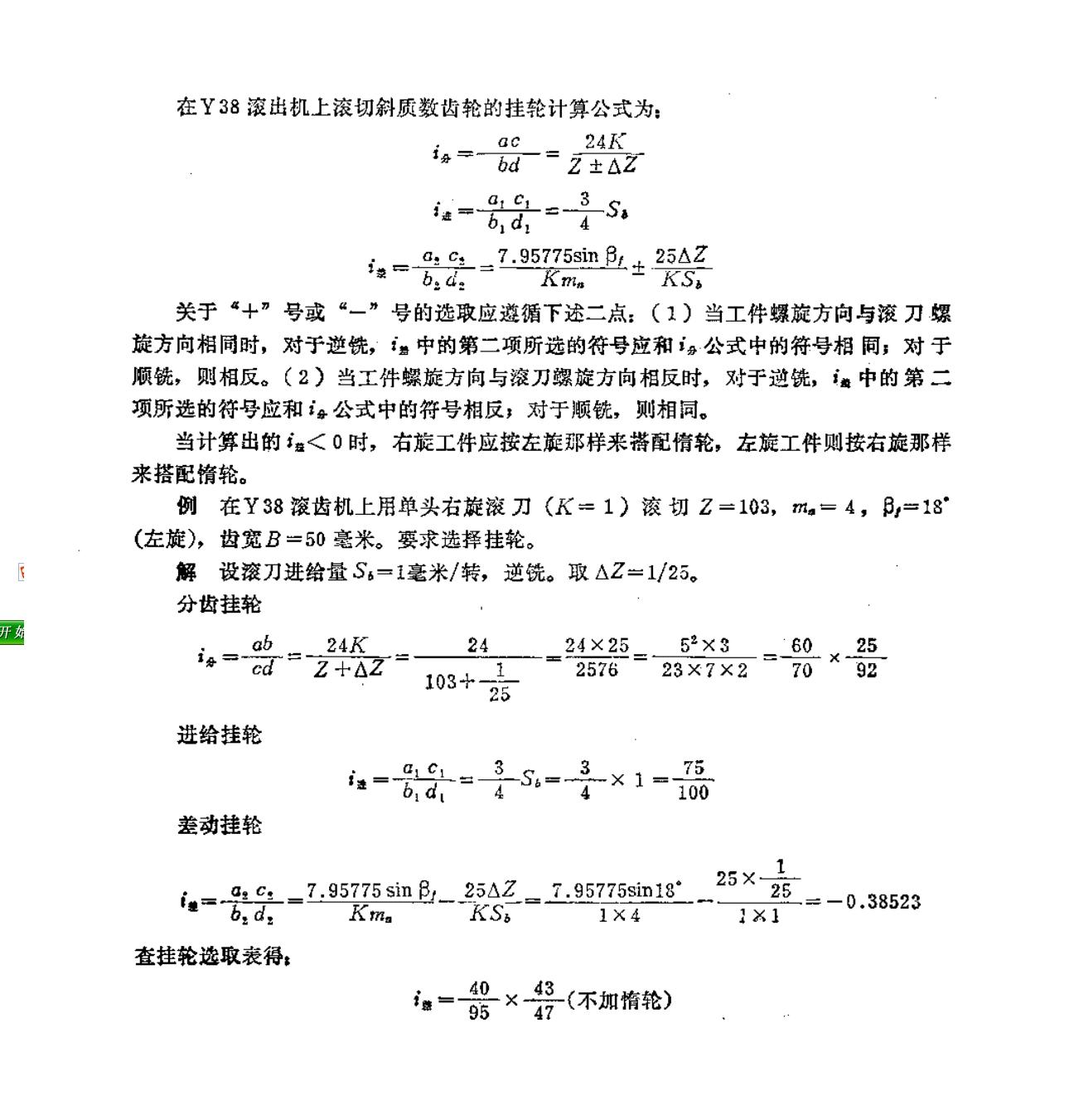

这是齿轮工手册

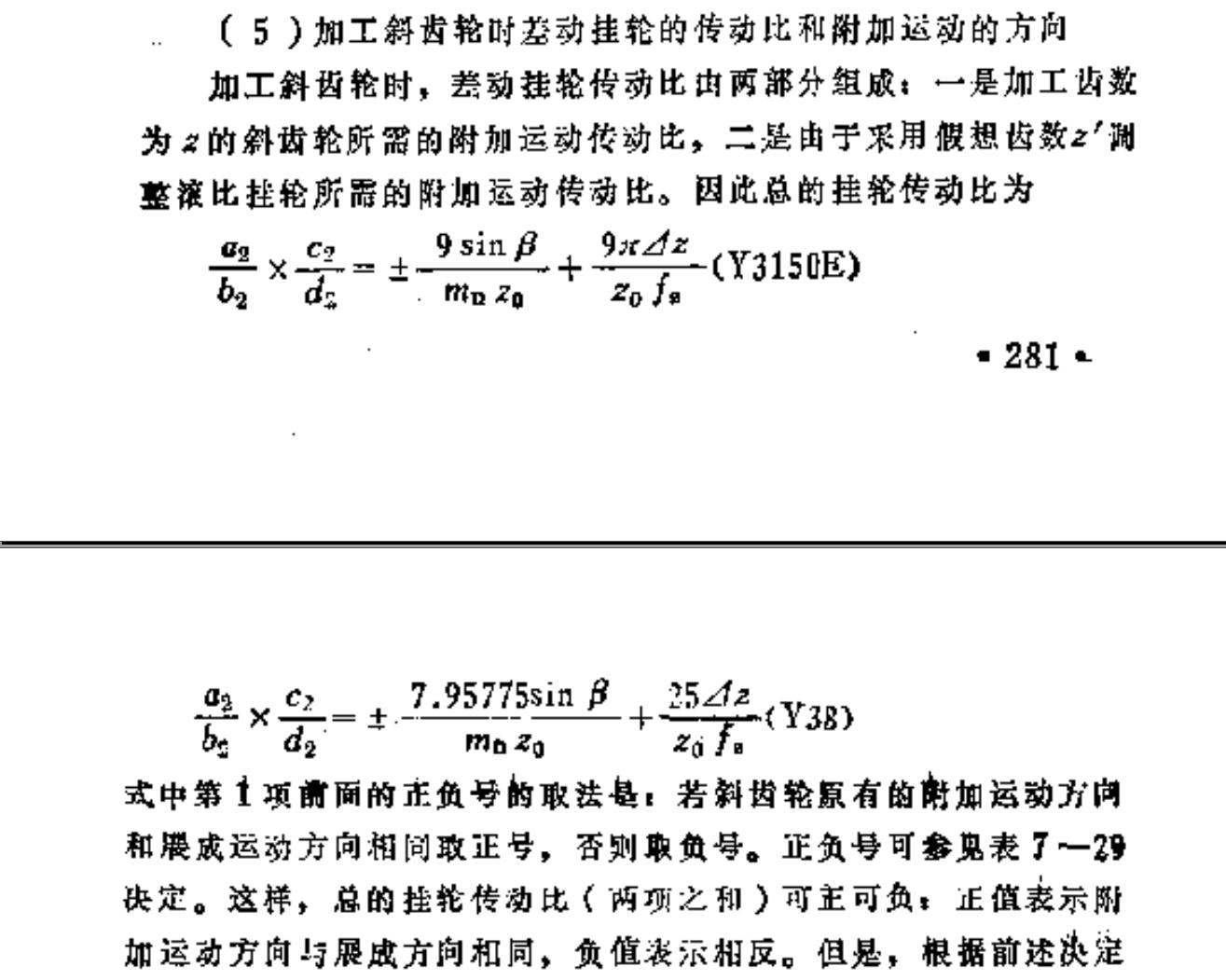

这是本论坛下载的：机械工人技术培训教材  齿轮工工艺学（中级本）  第154页

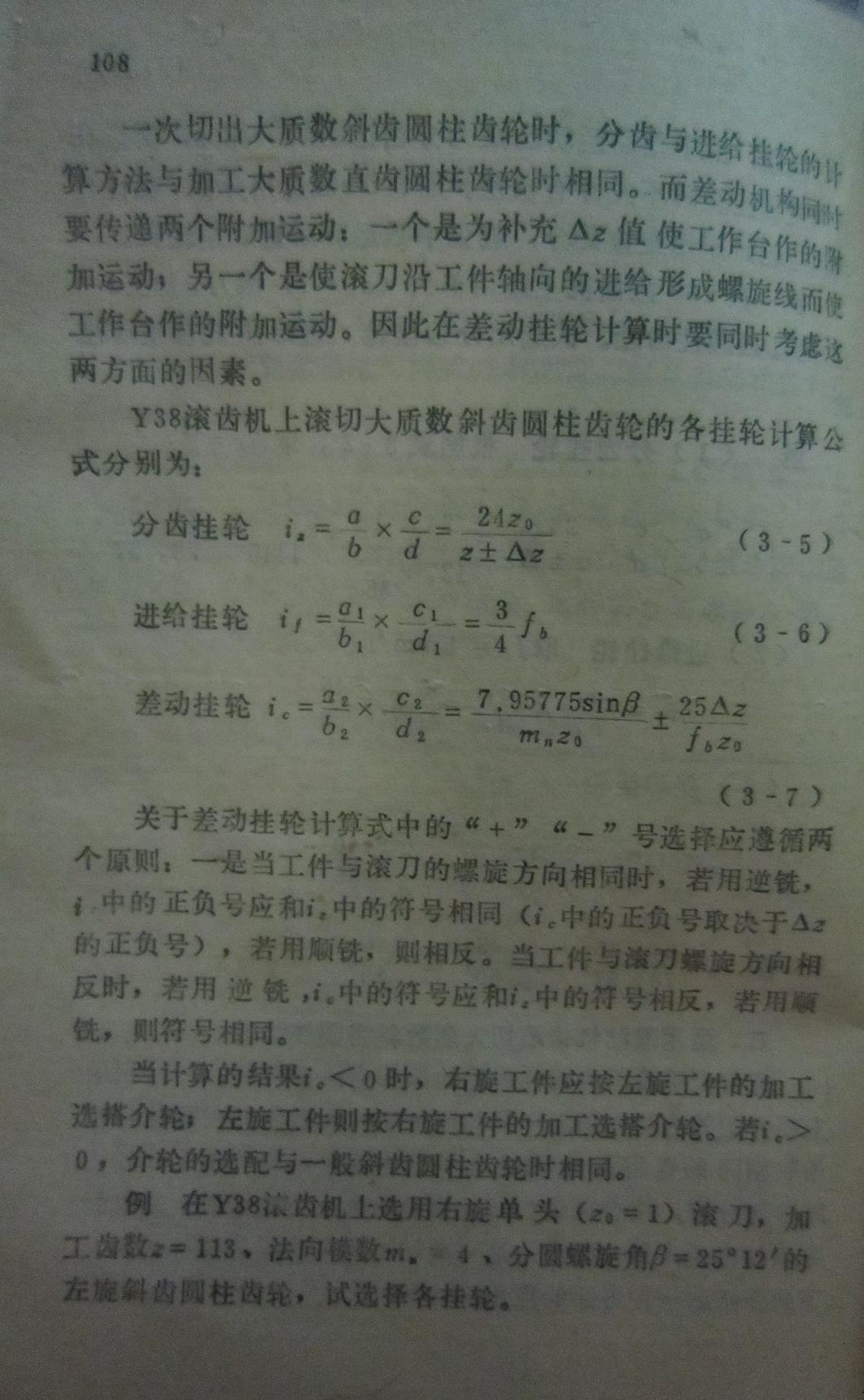

一本老书：齿轮工

lalawo

论坛里的朋友若有Y38操作说明书的话，请上传。

15506198942

顶起来

青云独步

lalawo 发表于 2013-6-23 23:50


登录/注册后可看大图

哈哈，经你这一说，我看看我下的资料，果真有这种情况发生。

简明铣工、齿轮工手册第463页~466页 2者的 ...

我买的基本大部头著作《齿轮传动设计手册》朱孝录编著    《齿轮手册》上册    《机械设计实用手册》上面重复的也不少，大家关于变位系数那一节，后面举得三个练习题都是你抄我，我抄你！  唉！都无语了

zy771020

呵呵，翻版

wzx

呵呵，是不是和以前滚齿机没差动有关系。

lalawo

wzx 发表于 2013-7-9 10:04


登录/注册后可看大图

呵呵，是不是和以前滚齿机没差动有关系。

不是，明明书上再介绍如何加工质数齿。今天又看了一下，无差动的公式不是这个，况且Y38有差动。



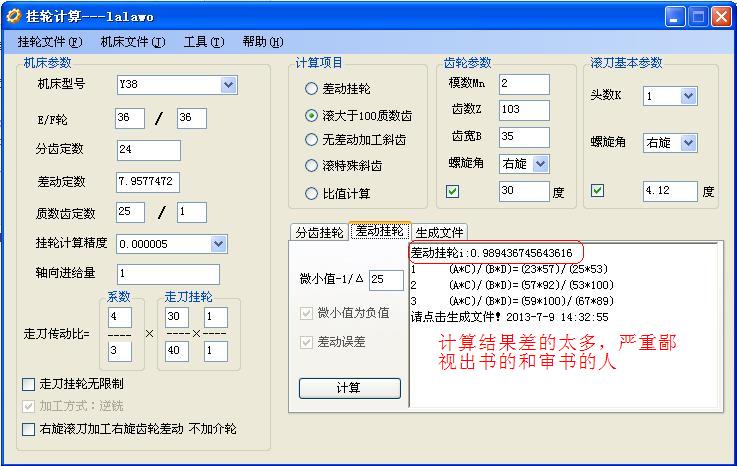

严重鄙视抄书的学者们，如果拿给操作工看那不是大牙都要笑掉？

lalawo

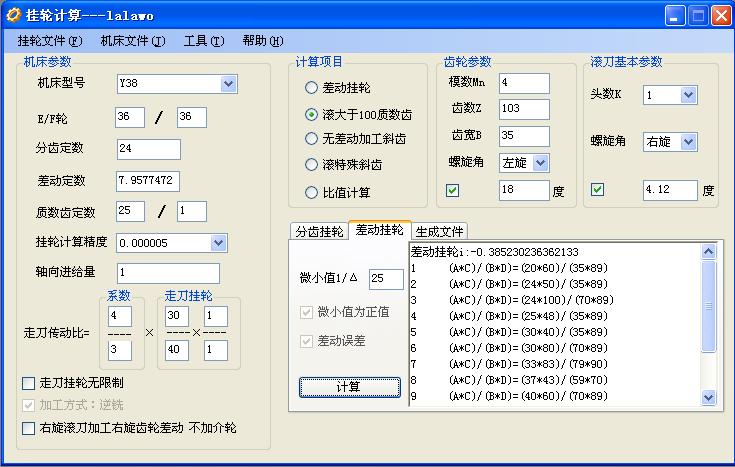

幸亏一般厂家培训员工都使用 齿轮工工艺学（中级本）用程序算出来和书一致。


机床参数
机床型号   ：Y38
E/F轮      ：36/36
分齿定数   ：24
差动定数   ：7.957747
质数齿定数 ：25/1
轴向进给量 ：1
走刀挂轮比 ：30/40
走刀方式   ：逆铣
------------------------------------------
工件参数
模数Mn    ：4
齿数Z     ：103
螺旋角    ：18°   旋向：左旋
齿宽B     ：35
------------------------------------------
滚刀基本参数
滚刀头数  ：1
螺旋角    ：
滚刀旋向  ：右旋
------------------------------------------
加工方法  ：分齿
按斜齿调整换上差动离合套，再根据滚刀旋向：右旋 调整好E/F轮。
微小值    ：1/25
分齿挂轮  ： i=0.232919254658385
1      (A*C)/(B*D)=(20*75)/(70*92)
2      (A*C)/(B*D)=(25*30)/(35*92)
3      (A*C)/(B*D)=(25*60)/(70*92)
4      (A*C)/(B*D)=(30*50)/(70*92)
5      (A*C)/(B*D)=(30*70)/(92*98)
6      (A*C)/(B*D)=(35*60)/(92*98)
分齿挂轮若无法安装，可以更换E/F轮。如：i =36/36×(A*C)/(B*D)=24/48×(2*A*C)/(B*D)
------------------------------------------
加工方法  ：差动
差动挂轮  ：i=-0.385230236362133     误差值：    齿向误差：
1   (A*C)/(B*D)=(20*60)/(35*89)      0.00000251  0.00004413
2   (A*C)/(B*D)=(24*50)/(35*89)      0.00000251  0.00004413
3   (A*C)/(B*D)=(24*100)/(70*89)      0.00000251  0.00004413
4   (A*C)/(B*D)=(25*48)/(35*89)      0.00000251  0.00004413
5   (A*C)/(B*D)=(30*40)/(35*89)      0.00000251  0.00004413
6   (A*C)/(B*D)=(30*80)/(70*89)      0.00000251  0.00004413
7   (A*C)/(B*D)=(33*83)/(79*90)      0.00000183  0.000032215
8   (A*C)/(B*D)=(37*43)/(59*70)      -0.00000021  0.000003732
9   (A*C)/(B*D)=(40*60)/(70*89)      0.00000251  0.00004413
10   (A*C)/(B*D)=(48*50)/(70*89)      0.00000251  0.00004413
11   (A*C)/(B*D)=(48*70)/(89*98)      0.00000251  0.00004413
你选择的微小值为正值
计算结果为负值，差动挂轮不加介轮

温馨提示：
  本程序未给出顺铣计算程序，其实只要改变走刀挂轮和差动的方向就行啦2013-7-9 15:52:54
