蜗轮加工

lalawo

hyfjy 发表于 2013-6-16 22:05


登录/注册后可看大图

所谓飞刀，只不过是与蜗杆同参数蜗轮滚刀的一个齿，用一个齿来展成，如果没有切向进给，齿形也是不标准 ...

是的，这只是一个刀齿，但是它有切向运动。摇横向手柄是相当于切向运动，横向与分度头用挂轮相连是做展成运动。两者之间是有关系的。齿形不会像你想象的那么差劲，一个好的技师是能做出好的工件。不过这样的人才太少，1，要磨刀，磨飞刀的好坏？2，要换立铣头，还要扳铣头角度。角度是否正确？3，蜗轮的安装。4，搭挂轮还比较简单。5，操作一定要仔细如：什么时候该做切向运动铣蜗轮，什么时候需要断开用分度盘分一齿。很麻烦：（  原来工作下厂就分在铣磨制齿组，而我也只看到铣磨制齿组组长做过，想想现在他应该60好几啦。徒弟带了不少，就说铣蜗轮就没一个会用了，想想这些还是感觉悲哀啊。原单位是国营大型齿轮厂，也有许多蜗轮滚刀，94年前，有时蜗轮滚刀直径不合适，都是靠铣床铣，但是自从那老师傅辞职自己办厂后，就再也看不到数显X62W加工蜗轮了。

狼齿

如今科技发达，但是有很多异形工件还是需要祖上传下来的老办法，既科学又实用，成本还低，总不能因为这个工件就买一台数控滚齿或者加工中心吧。

受伤的涛

哟，那现在能定偏转角退刀的数控滚齿机你们谁有，若有可以加工几件样件看看，若方便我会进一步联系，给图纸加工。谢谢

lalawo

hyfjy 发表于 2013-6-16 22:05


登录/注册后可看大图

所谓飞刀，只不过是与蜗杆同参数蜗轮滚刀的一个齿，用一个齿来展成，如果没有切向进给，齿形也是不标准 ...

如果用分度头分齿，就一定不是展成运动。  发表于 1 小时前
这时，你说的切向运动也不可用的，那只能扩大齿槽，不能代表滚刀的另外齿呢。  发表于 半小时前
飞了一齿，把横向退出来（飞刀远离蜗轮），这时需要把横向和分度头断开，摇分度盘分度到下一个齿。

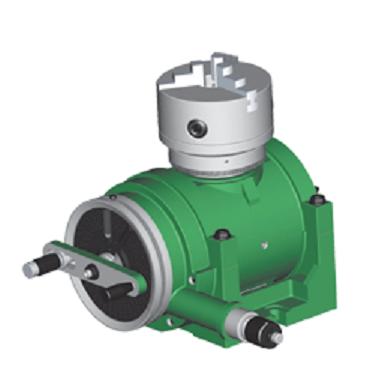

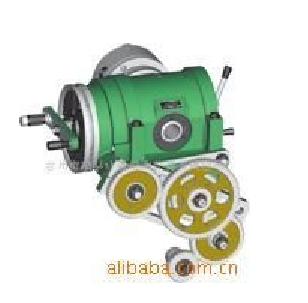

搭挂轮的分度头网上只找到左图。而铣蜗轮所用的是右图。你自己好好想想吧

慢一拍

             六楼说的切向运动是平面渐开线展成运动所需的一项:七楼说的切向运动是等效于蜗轮滚刀的飞刀沿切线方向的运动轨迹.两者简直是风马牛不相及.
             六楼所说的是展成加工法,但如七楼所说是不能获得正确的蜗轮齿形的.
             在铣床上用飞刀加工蜗轮又耍获得正确齿形,应该采用连续分齿断续展成的方法.(一些教科书有介绍此法)大部份教科书都只介绍六楼说的方法:连续展成断续分齿,此法由于没有飞刀的切向进给正运动,加工出的蜗轮齿槽是斜直槽而非螺旋槽,所以是不准确的.
             在铣床上用飞刀加工蜗轮是高级齿轮工的应知应会技巧.
             七楼对蜗轮加工的理论和应用十分精通,佩服.

lalawo

慢一拍 发表于 2013-6-20 14:17


登录/注册后可看大图

六楼说的切向运动是平面渐开线展成运动所需的一项:七楼说的切向运动是等效于蜗轮滚刀的飞刀沿 ...

     是的，断续飞刀展成法是不适合加工螺旋角较大或者加工精度高的蜗轮。但是并不能代表不能加工一切蜗轮。就如该例异型蜗轮若数控滚齿机不能加工，也只能采用此方法。
     连续分齿展成法铣蜗轮是不能用在该例异型蜗轮该例异型蜗轮。

liuthree_3

看看大伽的对话都能学习不少，默默路过。

FES123

hyfjy 发表于 2013-6-16 22:05
所谓飞刀，只不过是与蜗杆同参数蜗轮滚刀的一个齿，用一个齿来展成，如果没有切向进给，齿形也是不标准 ...

上世纪70年代的机械工人切削手册里有介绍“飞刀展成铣蜗轮”。50年前的书，技术失传了。
