大家看下我毕业设计设计的2级NGW减速器可以吗？

chenxueke

minzi 发表于 2013-6-9 10:34


登录/注册后可看大图

有几个地方不明确，没有设计条件。
1、两级的模数和齿厚是否一样大，齿圈如何固定在机壳里？
2、结构过于 ...

内齿轮和电动机连成一体的，行星轮轴孔采用孔用弹性挡圈+滚针轴承

amass

斜齿的话轴向力你要好好考虑下啊，在齿轮行业都是挺棘手的，不过你是毕业设计业不用太考究

chenxueke

amass 发表于 2013-6-9 14:04


登录/注册后可看大图

斜齿的话轴向力你要好好考虑下啊，在齿轮行业都是挺棘手的，不过你是毕业设计业不用太考究

轴向力，我是用角接触球轴承

sk05112chen

      有几点我想说说：
      1、我司是专业研发生产销售行星减速机的厂家，从你的技术资料我大概确定和我司的120到160比较接近。不过你可能还不知道这种型号的行星减速机的市场价格，我们可能在国内算是价格高点，就不说了，即使是国内市场中低端的120的双级也有2500左右，160的价格更高。你再想想现在市面上一个电动自行车的价格才多少钱，一般也就2000-3000，好点的也就3000多点。
      2、我们设计一款产品，我们得考虑这个有没有市场。我们做了这么多年，还没有发现这块有市场，至少现在是不可能有。如果有，那看电动汽车，不过我们到现在都不知道哪家在用。

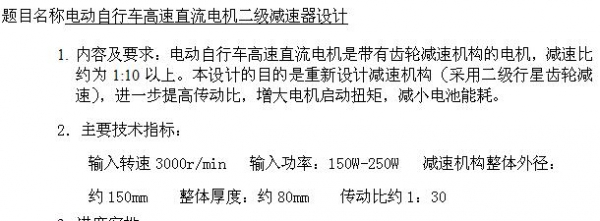

      3、单纯从技术层面来看有不少的问题：A、设计参数重新调整，输入3000r/min，电机150-250W，输入的扭矩也才0.8Nm，速比30的，输出扭矩也不过24Nm。要是这样的话，行星齿轮的模数0.6就足够了；
B、装配的整体结构图，我看得是很迷糊：a、到底哪是输入哪是输出（至少来说，输入轴和输出轴的尺寸大小，一看就非常清楚，不同大小的扭矩，它的轴径是不一样的）；b、怎么工作的，由输入级到输出级的连接；c、很多连接部分没有固定，齿轮一定会窜动。
      个人拙见，你考虑考虑。


chenxueke

sk05112chen 发表于 2013-6-10 08:22


登录/注册后可看大图

有几点我想说说：
      1、我司是专业研发生产销售行星减速机的厂家，从你的技术资料我大概确定和我 ...

很详细的意见，非常感谢！！！受教了！！！

chenxueke

chenxueke 发表于 2013-6-12 23:53


登录/注册后可看大图

很详细的意见，非常感谢！！！受教了！！！

请问我能把图纸发给你看看吗？可以的话给个回复

goldfool

设计得太夸张了，电动自行车上的齿轮怎么需要那么厚？

sk05112chen

加我QQ：1463696324

chenxueke

goldfool 发表于 2013-6-13 12:31


登录/注册后可看大图

设计得太夸张了，电动自行车上的齿轮怎么需要那么厚？

30mm叫厚？？？？？？？？？

niuershiye

amass 发表于 2013-6-9 10:34


登录/注册后可看大图

不明白为什么第一级行星机构比第二级行星机构尺寸要大

我也是不明白 ！
