大家看下我毕业设计设计的2级NGW减速器可以吗？

chenxueke · 发表于 2013-6-8 10:10

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 chenxueke 于 2013-6-9 11:47 编辑

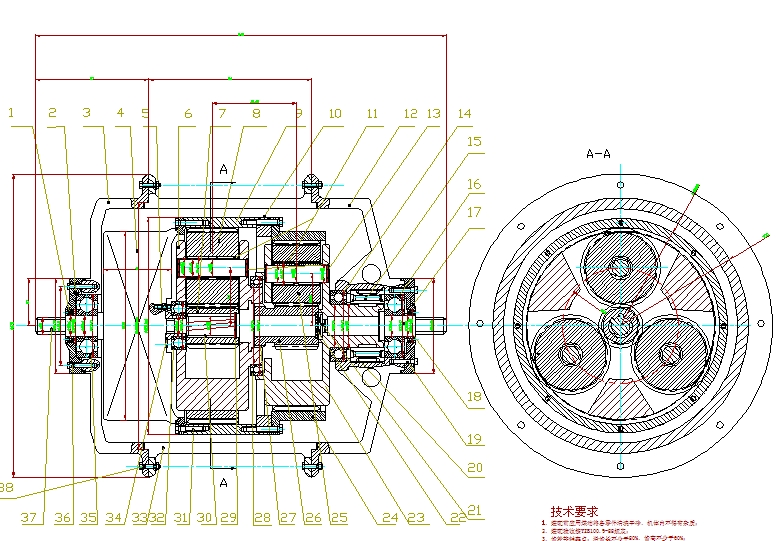

这样设计可以吗？

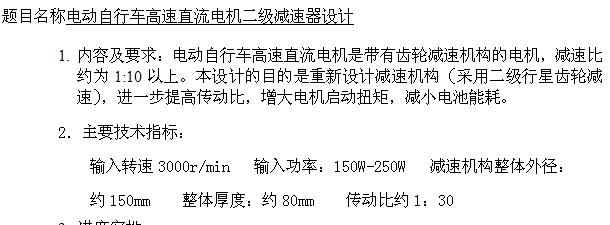

这是电动自行车车用减速器，从左到右传动，太阳轮主动，最终行星架输出传动。
第一级太阳轮、行星轮、内齿轮齿数分别为：17、33、85
第二级太阳轮、行星轮、内齿轮齿数分别为: 19、28、77

administrator · 发表于 2013-6-8 17:02

水平很高啊

sk05112chen · 发表于 2013-6-8 17:10

你这是一个行星结构的吧？
没有弄明白哪是输入输出？怎么工作的？

chenxueke · 发表于 2013-6-9 09:47

都没人指点下额

ydxwh · 发表于 2013-6-9 10:23

本帖最后由 ydxwh 于 2013-6-9 10:24 编辑

将CAD图发给我，我帮你看下，我有个项目和你这个类似。QQ1758991679

minzi · 发表于 2013-6-9 10:34

有几个地方不明确，没有设计条件。
1、两级的模数和齿厚是否一样大，齿圈如何固定在机壳里？
2、结构过于复杂，两级太阳轮的连接存在结构不合理，也不可靠。
3、行星轮轴孔可以直接采用粉末含油轴套。

amass · 发表于 2013-6-9 10:34

不明白为什么第一级行星机构比第二级行星机构尺寸要大

amass · 发表于 2013-6-9 10:45

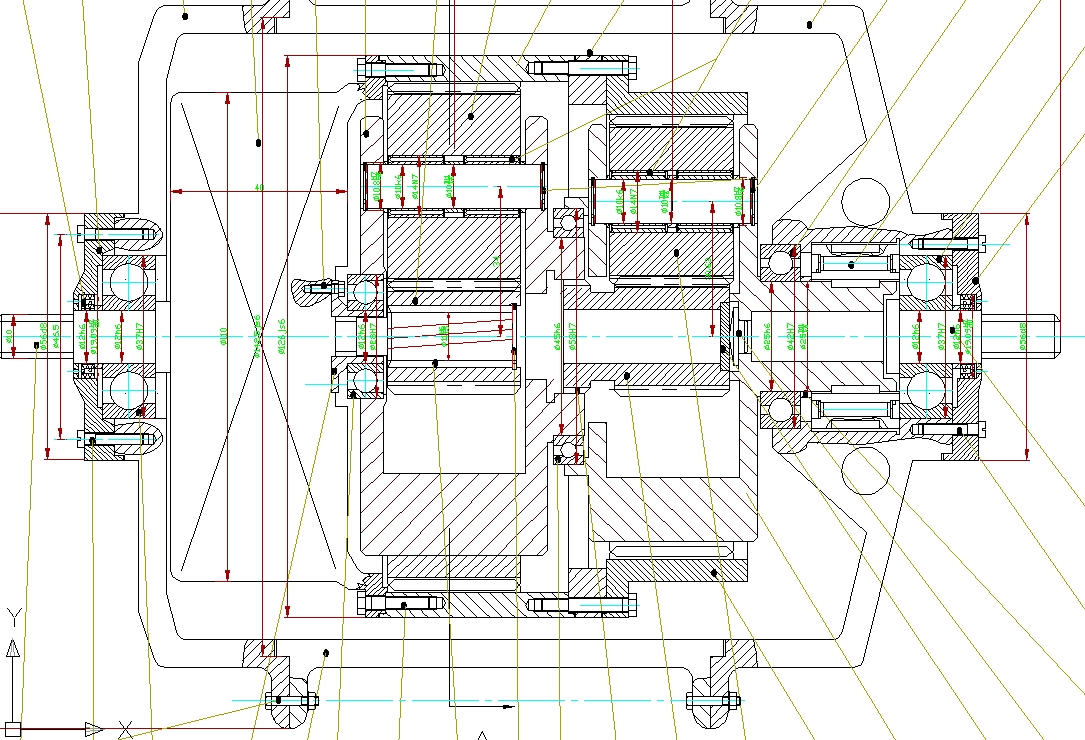

一级太阳轮上的斜线表示是斜齿吗，轴向力怎么承担，二级太阳轮轴向完全定位了吗，结构看的不是很清楚，应该还有其它的视图吧？

chenxueke · 发表于 2013-6-9 11:48

amass 发表于 2013-6-9 10:45

登录/注册后可看大图

一级太阳轮上的斜线表示是斜齿吗，轴向力怎么承担，二级太阳轮轴向完全定位了吗，结构看的不是很清楚，应该 ...

嗯，第一级是斜齿轮。没有其他截图了，呵呵

chenxueke · 发表于 2013-6-9 11:52

chenxueke 发表于 2013-6-9 11:48

登录/注册后可看大图

嗯，第一级是斜齿轮。没有其他截图了，呵呵

第二级太阳轮定位确实没定位好，谢谢
