已知跨单棒的跨棒距如何计算变位系数

haerbinhao · 发表于 2009-9-14 19:47

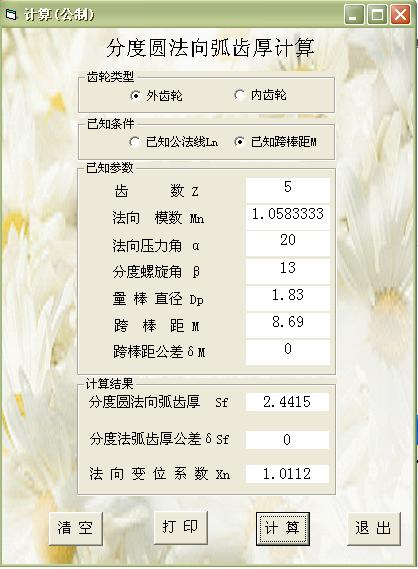

单棒距求法向弧齿厚和变位系数，理论上不存在问题。实际操作很难测量准确。不要在这方面浪费精力和时间。

haerbinhao · 发表于 2009-9-15 08:50

为自己的无知和顺嘴胡说感到惭愧。单帮距使用测量仪器是很容易测量的。使用圆度议、轮廓仪、三坐标、齿轮测量中心都可以可靠准确的测量出量棒（球）回转中心半径（Rp=单棒直径-量棒直径/2）。跨棒距M值＝2*Rp+dp(偶数齿)，跨棒距M值＝2*Rp*cos(90/2)+dp(奇数齿)。刚才用M&M齿轮测量中心试验一个齿轮，又用三坐标测量机校核，可靠性比手工测量高多了。又学了一招！

cjl008 · 发表于 2009-9-15 16:29

各人愚见，如果是单数齿，从量棒直接量到内孔中心，是否计算方法跟偶数齿一样，不需要乘（COS（90/2））
偶数齿一样计算方法一半的M值

lauzigy · 发表于 2009-9-20 06:57

楼主的测量很新颖，外径+量棒测量

wcb919 · 发表于 2010-9-6 22:25

谢谢分享的软件

yxyx · 发表于 2010-12-14 15:18

非常感谢,好东西.

hezhen · 发表于 2010-12-14 21:14

其实楼主提到的单齿的跨棒距，和计算花键的跨棒距很相似的，

qiuciwangsking · 发表于 2010-12-15 08:55

谢谢分享的软件

yaozhengming · 发表于 2010-12-15 14:13

谢谢无私分享的兄弟

jwdss · 发表于 2010-12-15 20:15

谢谢楼上各位
