已知跨单棒的跨棒距如何计算变位系数

鸭嘴兽 · 发表于 2009-9-11 16:19

您需要登录才可以下载或查看，没有账号？注册

x

请教各位高人
现有如下如下参数:Mn1.0583333,Z 5 ,α20°,β13°,量棒直径1.83 ,量单棒直径8.69,变位系数是什么,如何计算呢

niuershiye · 发表于 2009-9-11 16:29

freefreemen · 发表于 2009-9-11 18:53

hesheya · 发表于 2009-9-12 09:06

计算有点小复杂，我们现在都是软件

鸭嘴兽 · 发表于 2009-9-13 10:30

谢谢各位，我的意思是只用一个量棒测量跨棒距，也就是测量的一面是齿轮的外径，另一面是量棒，请教

鸭嘴兽 · 发表于 2009-9-13 10:37

或者有这一方面的资料，大家一起来研究一下，如果能提供，在下万分感谢

chenmiaooo · 发表于 2009-9-14 08:15

谢谢各位，我的意思是只用一个量棒测量跨棒距，也就是测量的一面是齿轮的外径，另一面是量棒，请教
鸭嘴兽发表于 2009-9-13 10:30

登录/注册后可看大图

这样是测量不出来的,单不说齿轮的齿顶圆本身就是一个变量(在跨距一样的时候齿顶圆可能是不一样的),而且在齿数为单数和双数的时候测量值是不一样的!

cjl008 · 发表于 2009-9-14 13:32

恩！偶数齿到还可以想直接量到内孔，再加上内孔半径！不过这样测量的手法要很准哦！单是如果是单数齿我就想不通了，或大家可以讨论下，单数齿如果用我这个方法测量应该如何解决

cjl008 · 发表于 2009-9-14 13:33

或是如果这样能否用偶数齿的方法计算M值

haerbinhao · 发表于 2009-9-14 19:26

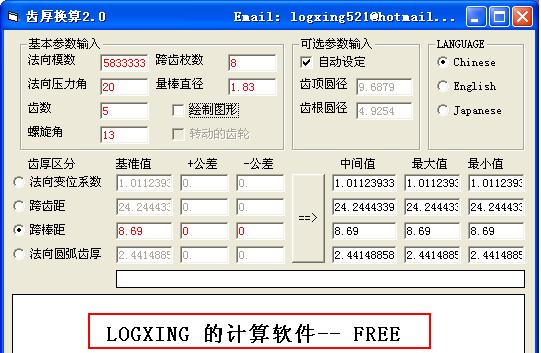

发一个已知公法线或者M值反算法向弧齿厚和变位系数的程序。供大家参考。在这个论坛上学到很多知识。非常感激一些无私奉献的朋友。在这里把自己在实际工作中的两个小程序贡献出来。都是经过无数次实际检验的，很好用。也希望大家多提意见。
