大家看看这样设计行不行？（NGW）

chenxueke · 发表于 2013-4-12 16:57

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 chenxueke 于 2013-4-15 09:30 编辑

各位高手帮我看看这样行吗？
我设计的是2级NGW行星轮减速器
我是把行星架固定，内齿轮作为输出传动的，这样可行吗？

过程：太阳轮→行星轮→内齿轮→第二级太阳轮→行星轮→内齿轮输出

我是名学生“做毕业设计”的，望各位指导指导

万分感谢！！

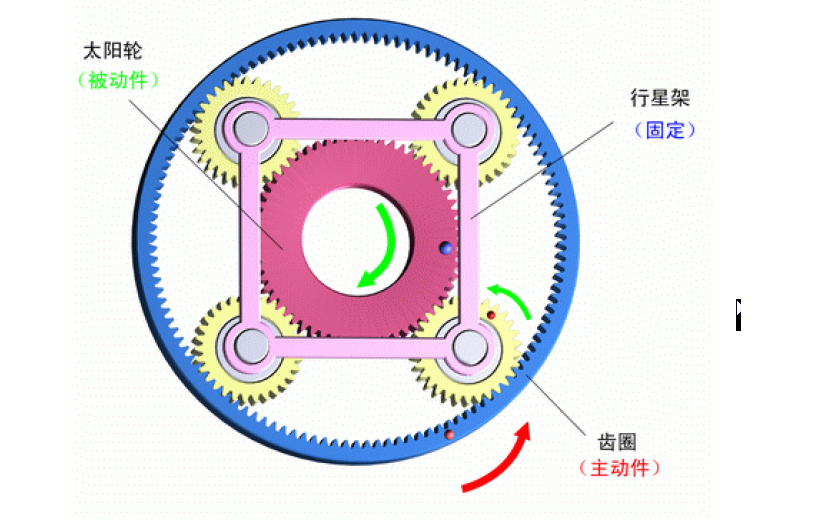

qdtruck · 发表于 2013-4-13 11:00

可以，就是增速的！

Ericao · 发表于 2013-4-13 14:34

同上图

chenxueke · 发表于 2013-4-13 16:45

qdtruck 发表于 2013-4-13 11:00

登录/注册后可看大图

可以，就是增速的！

不是吧，这样变成增速了啊？
我是做减速器的...

chenxueke · 发表于 2013-4-13 16:50

Ericao 发表于 2013-4-13 14:34

登录/注册后可看大图

同上图

请问你这是增速的吧？？

chenxueke · 发表于 2013-4-13 21:07

请指教

Ericao · 发表于 2013-4-14 16:45

太阳轮→行星轮→内齿轮→第二级太阳轮→行星轮→内齿轮输出，这个过程是减速的

Ericao · 发表于 2013-4-14 16:46

太阳轮→行星轮→内齿轮→第二级太阳轮→行星轮→内齿轮输出，这个过程是减速的

hyfjy · 发表于 2013-4-14 20:38

太阳轮输入，内齿轮输出，传动公式是i=内齿轮齿数/太阳轮齿数。故这是二组减速机构，合成后当然也是减速机构。这种类型，一般用于卷筒输出，二端的行星架刚性固定在外面，由卷筒输出扭矩。通常是卷扬机结构。故也有做成共用内齿轮的。

chenxueke · 发表于 2013-4-14 21:52

hyfjy 发表于 2013-4-14 20:38

登录/注册后可看大图

太阳轮输入，内齿轮输出，传动公式是i=内齿轮齿数/太阳轮齿数。故这是二组减速机构，合成后当然也是减速机构 ...

是减速的吧，可是第二级行星架该怎么固定呢？
请指教！
