求奇数齿轮外径计算软件

pengjianyu

lalawo 发表于 2013-4-22 10:18


登录/注册后可看大图

毫无疑问在用量帮测量奇数齿M值时没有任何问题。因为测量点角度偏移量（90/Z）°与量棒所在点位置一致。可以 ...

希望大侠能尽快编程验算，谢谢！

pengjianyu

lalawo 发表于 2013-4-23 00:00


登录/注册后可看大图

哈哈，晚上9点后才开始编程，或许有很多问题。参考啦chen54510的程序，斜齿有所出入，加拉2齿测量法，哈哈， ...

这个和齿轮的模数大小，成螺旋角大小，和齿数多少有关系吗？

pengjianyu

lnhldgxh 发表于 2013-4-1 20:11


登录/注册后可看大图

d奇=dcom(90/Z)
d--齿轮的齿顶圆
Z--齿数

大模数，大螺旋角，少齿数这个公式的准确性可靠吗？验算过没有，谢谢！

lalawo

pengjianyu 发表于 2013-5-10 12:50


登录/注册后可看大图

这个和齿轮的模数大小，成螺旋角大小，和齿数多少有关系吗？

有关系，你可以先画个图奇数直齿看看。再这里提一下，我发的程序有问题有错，因为不能编辑不能再上传，晕哦。

pengjianyu

lalawo 发表于 2013-5-10 14:52


登录/注册后可看大图

有关系，你可以先画个图奇数直齿看看。再这里提一下，我发的程序有问题有错，因为不能编辑不能再上传，晕 ...

怎么回事呢？

lalawo

pengjianyu 发表于 2013-5-10 15:21


登录/注册后可看大图

怎么回事呢？

如图：理论上要计算这两点的尺寸 首先要知道M10、Z7 、da 1（齿顶高系数） 该例未考虑变位系数。
简单说一下：计算该齿轮齿顶圆处2齿距弧长再减去齿顶处半个齿槽宽，既可以得到角度，当然至少要会计算齿顶圆齿厚。

而用d奇=dcom(90/Z)  =87.743512096364124631631851469454
还有我的程序有许多错误（发现的是不能输带小数的模数，斜齿有问题，计算2里程序也有错，输入部分齿数程序报可以直接测量），当时只是搞起玩编的，只是想验证chen54510编的程序，结果自己编的错误太多，好早就想把它删啦，对不起大家啦。
这里在给大家发一个

lalawo

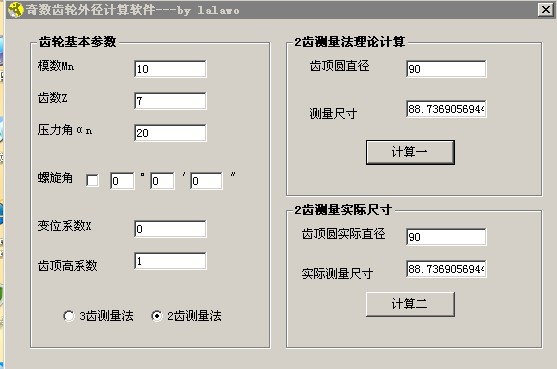

星期天用啦一点时间重新修改，现在传一程序，若有错误，请于我联系

软件已更新：2013-5-12

奇数齿.rar (124.13 KB, 下载次数: 98)

2013-5-14 16:48 上传

点击文件名下载附件

pengjianyu

lalawo 发表于 2013-5-14 16:48


登录/注册后可看大图

星期天用啦一点时间重新修改，现在传一程序，若有错误，请于我联系

软件已更新：2013-5-12

好的，谢谢大侠了哟，嘎嘎，，刚刚试用了一下，不是很准确！！

lalawo

pengjianyu 发表于 2013-5-15 11:45


登录/注册后可看大图

好的，谢谢大侠了哟，嘎嘎，，刚刚试用了一下，不是很准确！！


    你那里估计是做油泵齿轮？想起20年前，磨工老师傅喜欢先磨一件去检验那里测量一下，然后再磨到外径的中线然后当标准件，那时都喜欢用2齿测量法（反正是测量最大点，3齿测量法用卡尺对油泵齿轮来说不怎么方便）。其实只要有个径跳、齿向测量仪用高度尺加百分表（杠杆千分表更好）打齿顶外圆的高度和油泵齿轮要求高的外圆，就可以用过桥的方式齿顶圆外径计算出来。
   哈哈，老师傅做的没有问题，徒弟一样是那样做的居然有问题，后来车间也就做个辅助垫如下图。

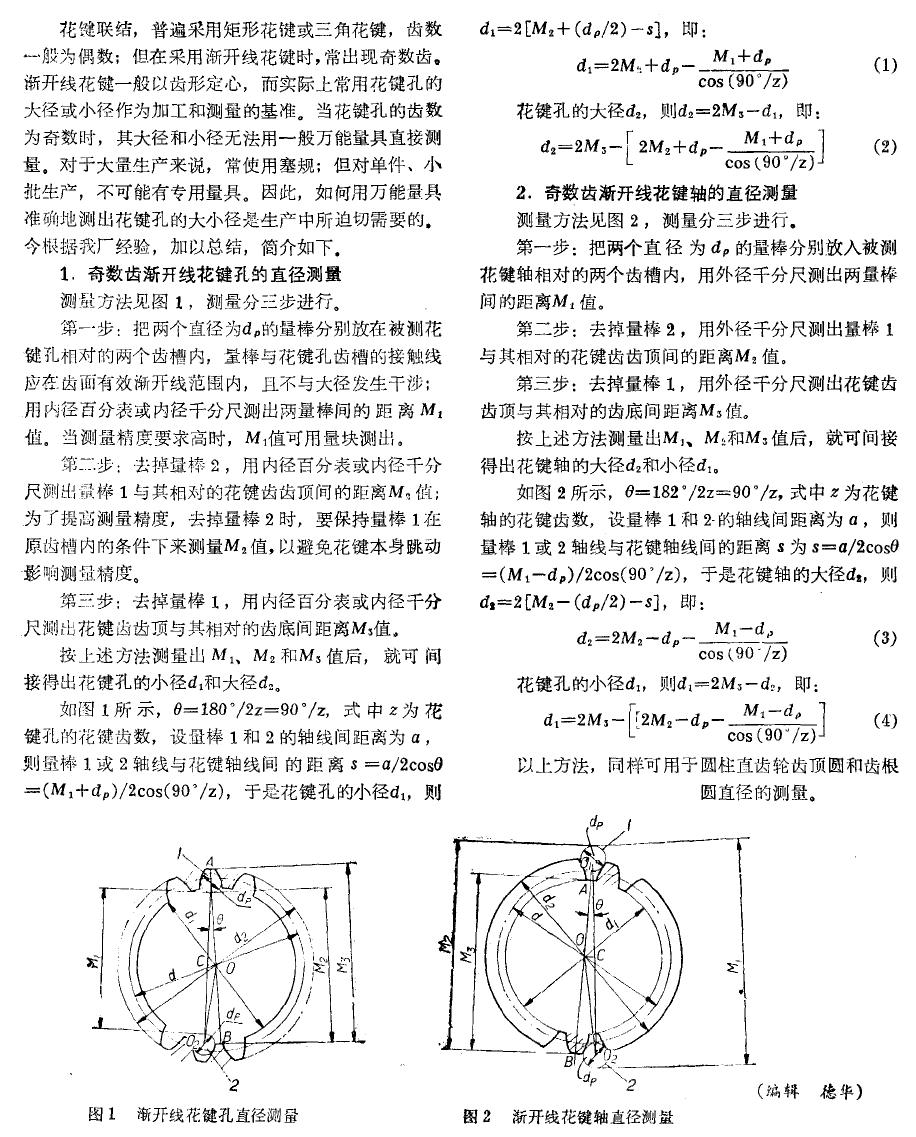

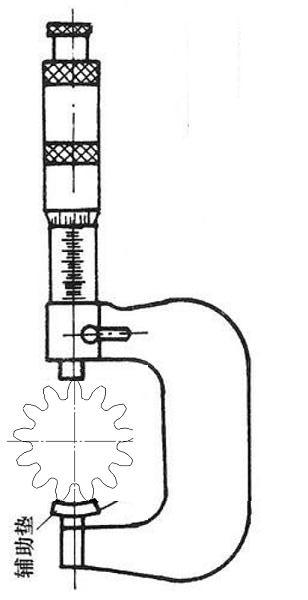

    测量时，在千分尺下边垫一形状和厚度尺寸精度高的一辅助垫，此垫的厚度为整数，即可测量。齿轮的外径实际尺寸等于千分尺的测得读数减去垫片厚度。 （它的内圆弧R必须和齿轮外径公称尺寸相等，该辅助垫最后需要淬火、磨内外孔）。其实在机床上这样量的人很少，也许就第一、二件，都是取下来用这种方法测量比较直观，而在机床上操作工还是喜欢2齿测量法。

syp24738839

longyaner521 发表于 2013-4-22 12:38


登录/注册后可看大图

看来金币是我的了，首先申明，这个软件不是我写的，借花献佛得金币，哈哈哈！

这个金币不能给你。要是在不知齿轮的模数，压力角，螺旋角的情况下，你的这个程序是不能使用的。
