求奇数齿轮外径计算软件

pengjianyu · 发表于 2013-3-30 10:34

本帖最后由 pengjianyu 于 2013-3-30 10:36 编辑

各位大侠你们能给我一个奇数齿轮外径计算软件吗？

chenhw43 · 发表于 2013-3-30 16:18

和偶数齿轮外径计算一样，计算软件网上很多

lnhldgxh · 发表于 2013-4-1 20:11

d奇=dcom(90/Z)
d--齿轮的齿顶圆
Z--齿数
d奇--奇数齿的顶圆（测量用）
因为奇数齿制完后测量不到最高点所以要换算一下。偶数齿轮就不用，直测量就行。

luomo226 · 发表于 2013-4-8 21:14

能把金币换成人民币么……

fanlj · 发表于 2013-4-10 17:30

通常奇数齿测量的是齿顶圆斜径三楼公式是对的d斜=da * cos（90度/z）

lalawo · 发表于 2013-4-22 10:18

本帖最后由 lalawo 于 2013-4-22 10:19 编辑

毫无疑问在用量帮测量奇数齿M值时没有任何问题。因为测量点角度偏移量（90/Z）°与量棒所在点位置一致。可以测量出最大值。

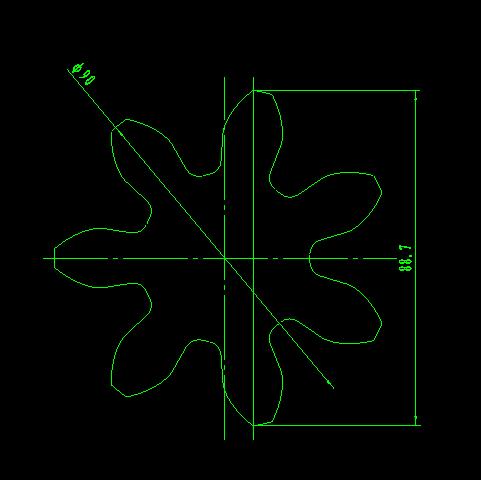

但是测量齿顶就不对，如图：

因为要测量最大值，测量点并不是齿顶中间，都是在齿顶与渐开线齿形交汇处。在大模数、少齿数特别明显。O(∩_∩)O哈哈~，有空时我试一下编程。

所以我认为三楼的结论是错误的

longyaner521 · 发表于 2013-4-22 12:38

看来金币是我的了，首先申明，这个软件不是我写的，借花献佛得金币，哈哈哈！

lalawo · 发表于 2013-4-22 12:42

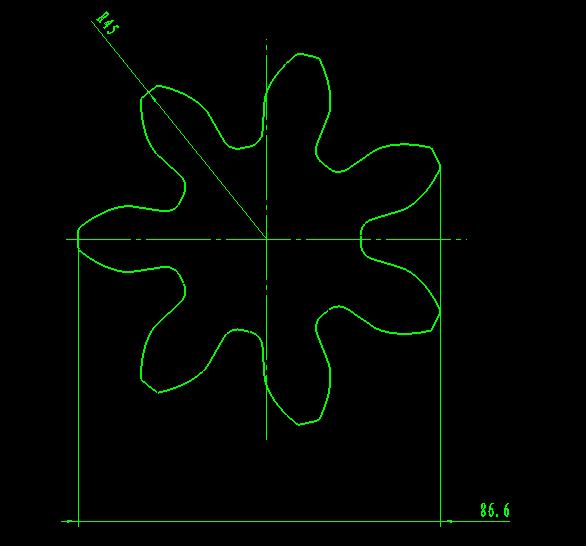

有种方法可以测量如图：3齿测量法。

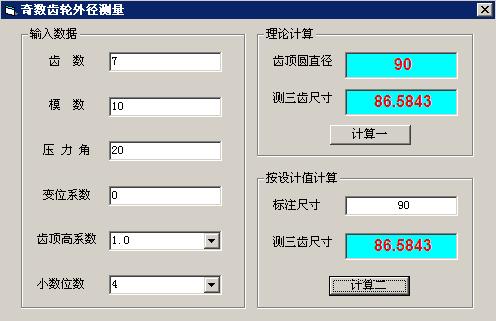

呵呵，程序算的精确·啊这是chen54510编的程序

奇数齿轮外径测量.rar (6.33 KB, 下载次数: 81)

lalawo · 发表于 2013-4-23 00:00

哈哈，晚上9点后才开始编程，或许有很多问题。参考啦chen54510的程序，斜齿有所出入，加拉2齿测量法，哈哈，乱搞的。

软件请到17楼下载。

pengjianyu · 发表于 2013-5-10 12:46

lnhldgxh 发表于 2013-4-1 20:11

登录/注册后可看大图

d奇=dcom(90/Z)
d--齿轮的齿顶圆
Z--齿数

谢谢大师，受益匪浅！
