渐开线展开角度与展开长度的换算？

wusulan · 发表于 2013-3-14 09:35

您需要登录才可以下载或查看，没有账号？注册

x

请教各位，谁有将渐开线展开角度换算成展开长度的计算公式？

heaven001 · 发表于 2013-3-19 14:31

坐等高人。。。

chenkunqiang01 · 发表于 2013-3-20 12:48

我知道将站角换算成直径的计算公式，至于渐开线展开角度换算成展开长度，机械原理应该有的

freak · 发表于 2013-3-20 14:24

本帖最后由 freak 于 2013-3-20 14:26 编辑

（1）渐开线展开长度、该点所在圆半径和基圆半径成直角三角关系，知道展长或该点所在圆半径即可求出剩余未知量，展长与所在圆半径是等效转化的；
（2）滚动角=极角+该点压力角，极角=tanα-α，即滚动角=tanα

马文辉 · 发表于 2013-3-31 20:14

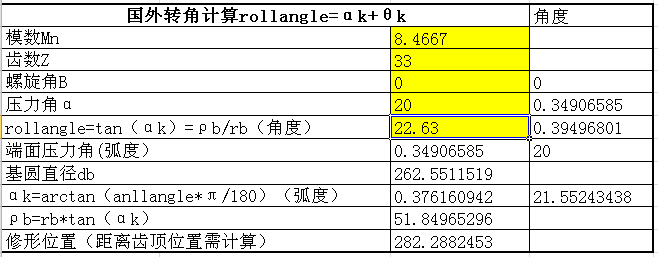

chenkunqiang01 发表于 2013-3-20 12:48

登录/注册后可看大图

我知道将站角换算成直径的计算公式，至于渐开线展开角度换算成展开长度，机械原理应该有的

请问pb和rb分别代表什么意思?

leozhang · 发表于 2013-4-2 17:35

马文辉发表于 2013-3-31 20:14

登录/注册后可看大图

请问pb和rb分别代表什么意思?

pb基圆节距，rb基圆半径

马文辉 · 发表于 2013-4-2 21:54

leozhang 发表于 2013-4-2 17:35

登录/注册后可看大图

pb基圆节距，rb基圆半径

通过三角函数关系Pb是不是就是展开线长度？

fanlj · 发表于 2013-4-3 15:20

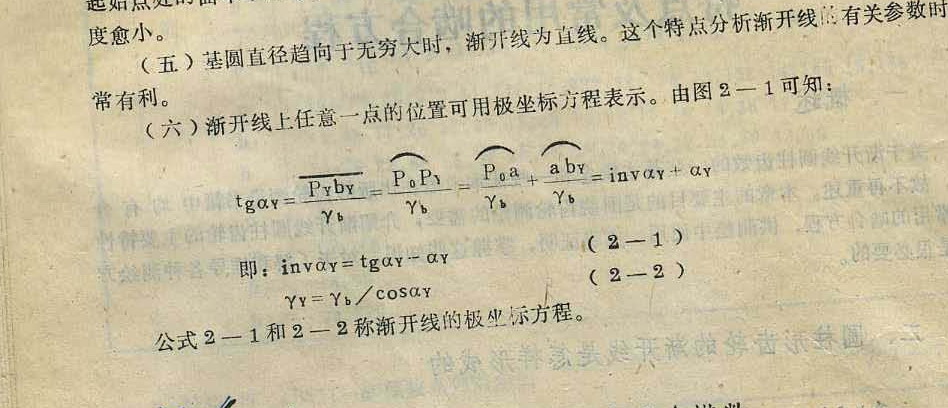

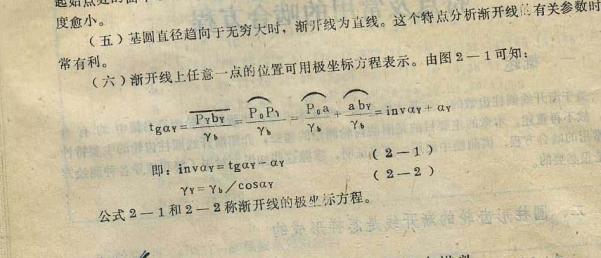

书上的材料

马文辉 · 发表于 2013-4-3 21:51

本帖最后由马文辉于 2013-4-3 21:53 编辑

fanlj 发表于 2013-4-3 15:20

登录/注册后可看大图

书上的材料

登录/注册后可看大图

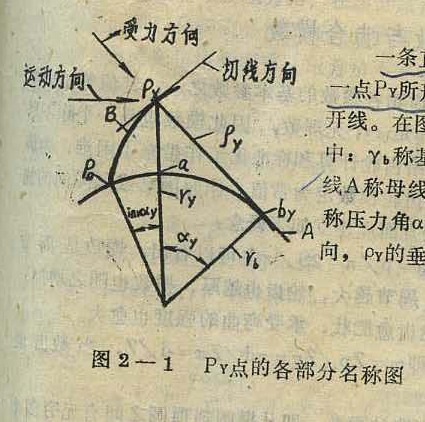

中的圆弧P0Py要怎么理解？真心求教！还请问这是什么书？看能不能找到。

fanlj · 发表于 2013-4-6 09:15

马文辉发表于 2013-4-3 21:51

登录/注册后可看大图

中的圆弧P0Py要怎么理解？真心求教！还请问这是什么书？看能不能找到。

P0为渐开线起始点，py为渐开线上的任意一点
