内齿轮齿形图怎么画？

nowvow · 发表于 2013-3-2 10:19

您需要登录才可以下载或查看，没有账号？注册

x

模数M=1.5875（DP16）
齿数：48
压力角：20
ha:1.0
Ca:0.25
X:2.141

这个内齿轮的齿形应该怎么画出来？

nowvow · 发表于 2013-3-2 10:20

齿数是48，写错了，不是58

nowvow · 发表于 2013-3-4 10:51

最好是用CAXA画，有人能吗？

huijind · 发表于 2013-3-4 11:44

不知是否计算齿顶圆直径尺寸,如此大的变位系数,是否还有齿顶圆,估计变位系数x=1.56就没有齿顶圆了

mrmrw · 发表于 2013-3-5 08:31

变位系数有错！此齿轮无法绘制的！

hyfjy · 发表于 2013-3-5 20:27

内齿轮的变位系数不应该取这样大的，一般情况下，各种齿轮的变位系数不应该超过1的，在设计内齿轮时，要合理考虑变位系数才行的。

hyfjy · 发表于 2013-3-5 20:40

本帖最后由 hyfjy 于 2013-3-5 20:41 编辑

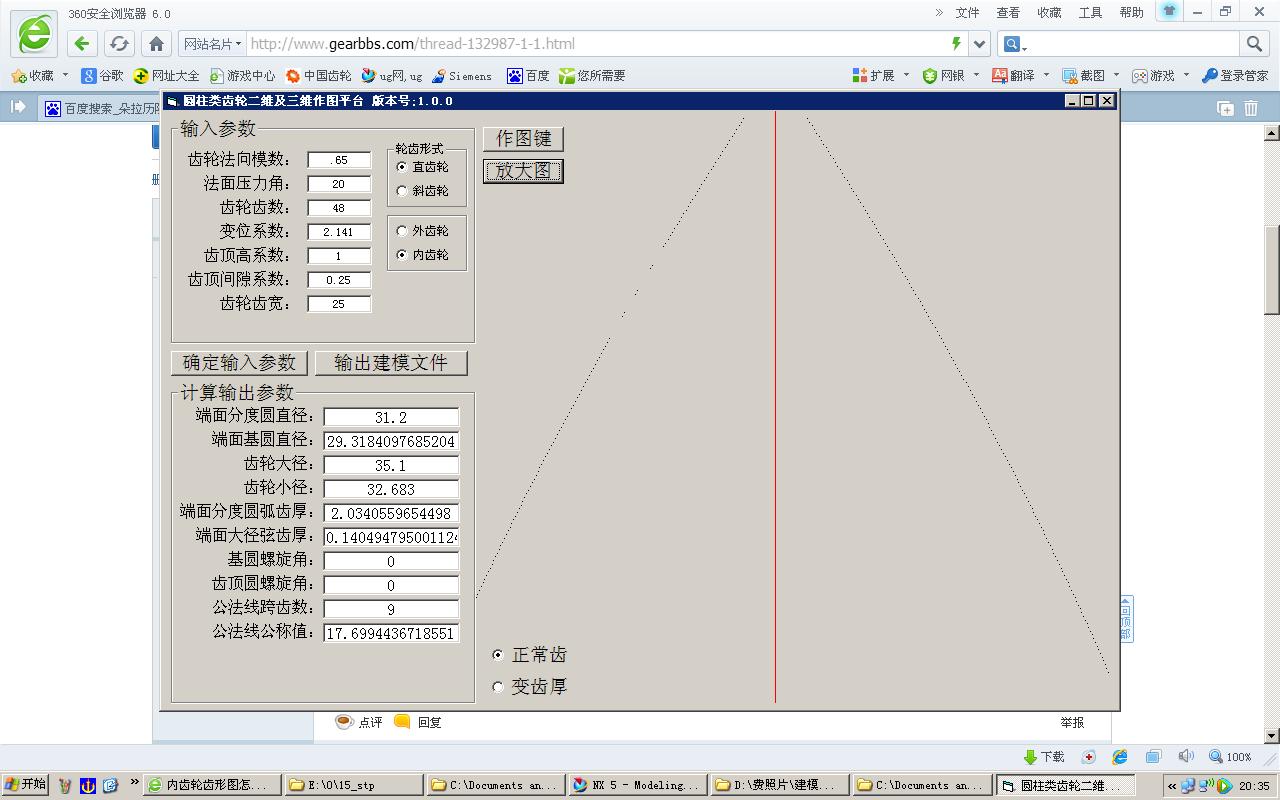

用计算公式进行计算时，可以得出这样的结论：在不考虑内齿轮大径进行修正时，变位系数取2.141时，左右齿形是相交的，所以在作图时，首先得判定参数的合理性。计算得出的齿形图如下：

如果修改内齿轮的大径，能得到的齿形如下：

nowvow · 发表于 2013-3-6 16:23

hyfjy 发表于 2013-3-5 20:40

登录/注册后可看大图

用计算公式进行计算时，可以得出这样的结论：在不考虑内齿轮大径进行修正时，变位系数取2.141时，左右齿形是 ...

你好，可不可以提供这个制图软件给我试试呢？非常感谢！wxdom@163.com

这个是差动行星轮机构
太远轮6齿
行星轮22齿
固定齿圈48齿
输出齿圈51齿
中心距23.02

这样的配齿方案，变位系数怎么分配合理些？

nowvow · 发表于 2013-3-8 15:41

nowvow 发表于 2013-3-6 16:23

登录/注册后可看大图

你好，可不可以提供这个制图软件给我试试呢？非常感谢！wxdom@163.com

这个是差动行星轮机构

径节DP:20 (M=1.5875)

nowvow · 发表于 2013-3-16 10:05

等啊等。。。。。。。这个可以吗？相信可以的。。。。。。
