请教论坛里高手们：内圆柱斜齿如何加工

thunder_cq · 发表于 2013-2-4 16:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

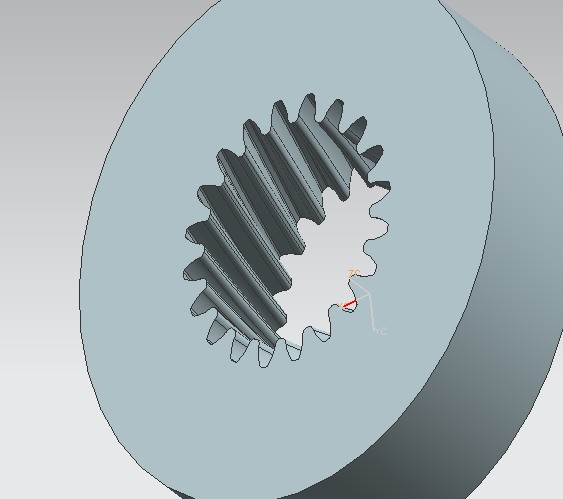

请教论坛里高手们：内圆柱斜齿如何加工啊，如图，附件为三维

thunder_cq · 发表于 2013-2-6 11:34

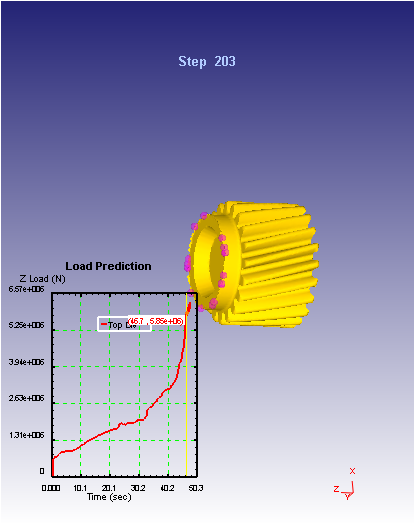

我其实是想要加工模具，我挤压出来的产品是圆柱斜外齿，模具就是斜内齿了，硬质合金的模具铣加工是不可能的，线切割和电火花不知道行不行，线切割确定不能割螺旋的吗，有知道的吗

亦师亦友 · 发表于 2013-2-4 16:50

可以做铜公, 电蚀

276746538 · 发表于 2013-2-4 16:55

看你这个齿轮精度，如果精度不高，小批量用数控插齿机，大批量用带专用螺旋导轨的插齿机就行了，精度要求高的话用铣齿机，和带内齿磨的成型磨齿机

亦师亦友 · 发表于 2013-2-4 16:58

抱歉, 补充一下.
如果你的产品是塑料的, 螺旋角在10度以内,精度要求不高的话可考虑线割内模. 如果螺旋角较大的话, 要考虑做铜公电蚀/EDM, 具体铜公如何加工要根据你的产品来决定. 如果是齿轮过小的话,我估计滚齿也有难度. 如果有准确3D的话, 也可以考虑以4轴CNC加工

advancezjz · 发表于 2013-2-4 17:05

我们用更换成专用螺旋导轨的插齿机做的，高效率。

hyfjy · 发表于 2013-2-4 21:45

本帖最后由 hyfjy 于 2013-2-4 21:47 编辑

斜齿内齿轮的加工较为成熟的是用带螺旋导轨的插齿机，用专用的斜齿轮插齿刀具加工
外齿轮的螺旋角一定要与内齿轮的螺旋角相同才能正常啮合。切切注意。
内斜齿轮一般说不能用线切割加工，因为螺旋线不是直线型的，是螺旋线，在线切割机上无法作出螺旋线。

niuershiye · 发表于 2013-2-5 00:41

本帖最后由 niuershiye 于 2013-2-5 00:42 编辑

有用专用机床拉削的。我知道一家，厂家不希望说！他们的模数小于 1 。

luomo226 · 发表于 2013-2-5 06:23

插齿或拉削，关键看产品特性。

276746538 · 发表于 2013-2-6 11:45

thunder_cq 发表于 2013-2-6 11:34

登录/注册后可看大图

我其实是想要加工模具，我挤压出来的产品是圆柱斜外齿，模具就是斜内齿了，硬质合金的模具铣加工是不可能的 ...

线切割割不了斜齿轮，只能类似，很多人验证过的
