直齿锥齿轮建模

donghan · 发表于 2013-1-23 10:49

我按图纸画的齿坯如下图：

后面的请大家帮帮忙看看该怎么画呀

woodee · 发表于 2013-1-23 16:58

从楼主问的问题看，您距离做出能够使用的模型，还差的比较远。
别人经历了琢磨半年一年，才能初步成型这个过程。
还是去找供应商做吧，否则短时间是不会有多大突破的。

hyfjy · 发表于 2013-1-23 19:48

donghan 发表于 2013-1-23 08:41

登录/注册后可看大图

hyfjy老师，我的实物与你的模型好像有些差异，是怎么回事呢？

我的模型参数是经过优化处理的，还不是最好的，从已建模的结果看，这对齿轮应该设计成角变位的。

lshlj666 · 发表于 2013-1-25 14:50

楼主的齿轮（产品）估计是三锥不共点，导致上宽下窄，设计者是为提高其强度，hyfjy 老师提供的模型应该是标准参数，两锥共点

donghan · 发表于 2013-1-25 15:55

lshlj666 发表于 2013-1-25 14:50

登录/注册后可看大图

楼主的齿轮（产品）估计是三锥不共点，导致上宽下窄，设计者是为提高其强度，hyfjy 老师提供的模型应该是标 ...

此齿轮就是三锥都不共点，等顶系直齿锥齿轮，通过图纸能看出来，只不过如何能建立的模型和图纸一模一样呢？

lshlj666 · 发表于 2013-2-3 11:01

donghan 发表于 2013-1-25 15:55

登录/注册后可看大图

此齿轮就是三锥都不共点，等顶系直齿锥齿轮，通过图纸能看出来，只不过如何能建立的模型和图纸一模一样呢 ...

按图纸的参数画出来就差不多一样

hyfjy · 发表于 2013-2-4 21:59

只要经过后期的裁剪，可以得到图中标出的任何尺寸，只要尺寸是合理的。但毕竟齿轮副的目的在于应用，从使用角度说，能达到使用的目的就够了，国标给出的等顶隙直锥齿轮副的设计计算中，一般以等顶隙作为首选。
后期的裁剪主要是对面锥，根锥的修改，不影响已设计好的齿轮，一般节锥是计算定下的，齿轮副的节锥一般重合于一点，别的，只要修改得当，互相不矛盾，就行吧。我测绘过把直锥齿轮副设计成双重收缩的，我觉得没有什么不可，也不一定有更好的作用。

woodee · 发表于 2013-2-5 13:40

donghan 发表于 2013-1-23 08:41

登录/注册后可看大图

hyfjy老师，我的实物与你的模型好像有些差异，是怎么回事呢？

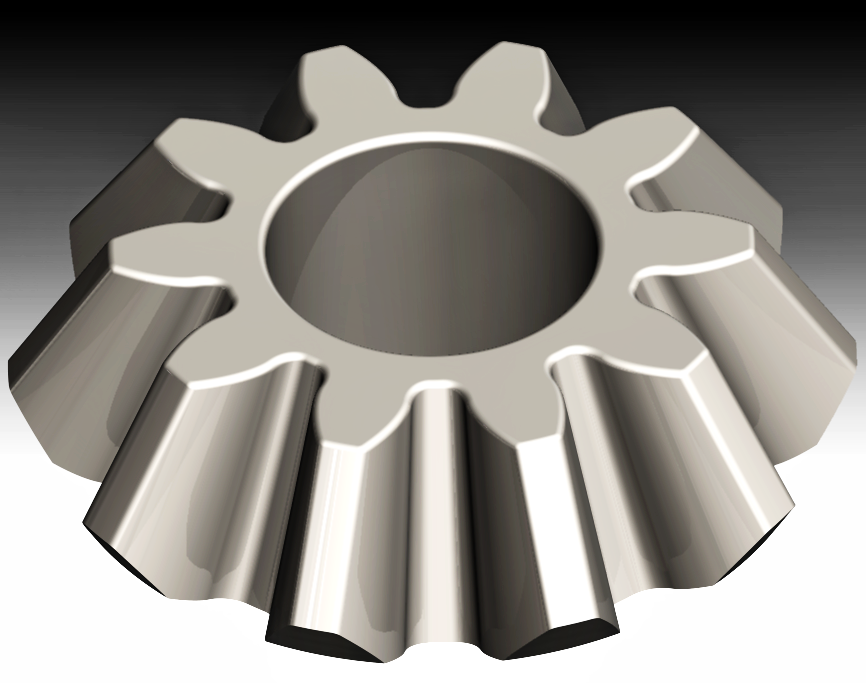

这样跟实物比较接近吧：

donghan · 发表于 2013-2-18 08:24

woodee 发表于 2013-2-5 13:40

登录/注册后可看大图

这样跟实物比较接近吧：

这个很接近了，woodee版主要是能把这个模型的画法发给我我将感激不尽呀

pc12000 · 发表于 2013-2-18 20:06

學習了...真利害
