一个紧急问题，请大家看看

warthen

今天问了个做汽车变速器的同行，说这是常见问题，估计是齿形齿向问题，齿轮拿去计量了，明天会有结果到时发上来，大家再帮我看看。

warthen

warthen 发表于 2013-1-17 11:23


登录/注册后可看大图

第一对：模数1.75  压力角20 螺旋角 34  中心距 65 小齿轮：齿数21 变位系数-0.1231 M值47.769-47.846 dp 3 ...

负值对噪音有影响吗？

huijind

看了你们的数据，对第二对齿轮副进行了计算后，提点意见参考。
小齿轮齿数19，接近最小齿数。按你提供的参数计算，小齿轮有效齿根半径接近基圆半径。如果小齿轮的实际有效半径小于基圆半径，就可能产生噪音等故障。你们只是提供了设计的名义尺寸，没有提供公差，就不好再进一步计算了。从名义尺寸计算结果估计，你们有故障的产品也只是一部分，至于故障率是多少，就要看你们设计者所提供的公差和制造质量保证了。

dyzch

你是做什么变速箱的？几档？详细的参数能大体说说嘛？

dyzch

warthen 发表于 2013-1-17 17:45


登录/注册后可看大图

负值对噪音有影响吗？

行星排的还是平行轴的？我们也做过样机，希望能和你多交流学习，最好把齿轮的详细参数传上来，还有就是设计输入和输出，如果不设计到产品核心，最好能有轴的一些参数，包括轴的定位方式，采用哪种轴承，如何调整间隙等等。

minzi

齿轮的螺旋角偏大、变位系数过小、M值的公差侧隙偏小，设计的都不合理。
需要改进设计，增加齿数，减小螺旋角，增大变位系数，以及增大侧隙公差。

warthen

minzi 发表于 2013-1-17 20:52


登录/注册后可看大图

齿轮的螺旋角偏大、变位系数过小、M值的公差侧隙偏小，设计的都不合理。
需要改进设计，增加齿数，减小螺旋 ...

我公司产品螺旋角一般在25~35度之间，至于变位系数过小到时有可能产生大的噪音和强度过低，但不会异响吧。关于侧歇用KS计算在0.093-0.185，如果加大到没有什么影响，但我感觉对解决问题没有多少帮助。

wzjshark

正常情况应该是空载声音大，加载后声音减小，（说明修形合理）；看看是否系统刚度较差，受力后变形大，同时修形合理也是关键。

hyfjy

试计算了二次，用提供的数据及软件自动产生的数据，如下：

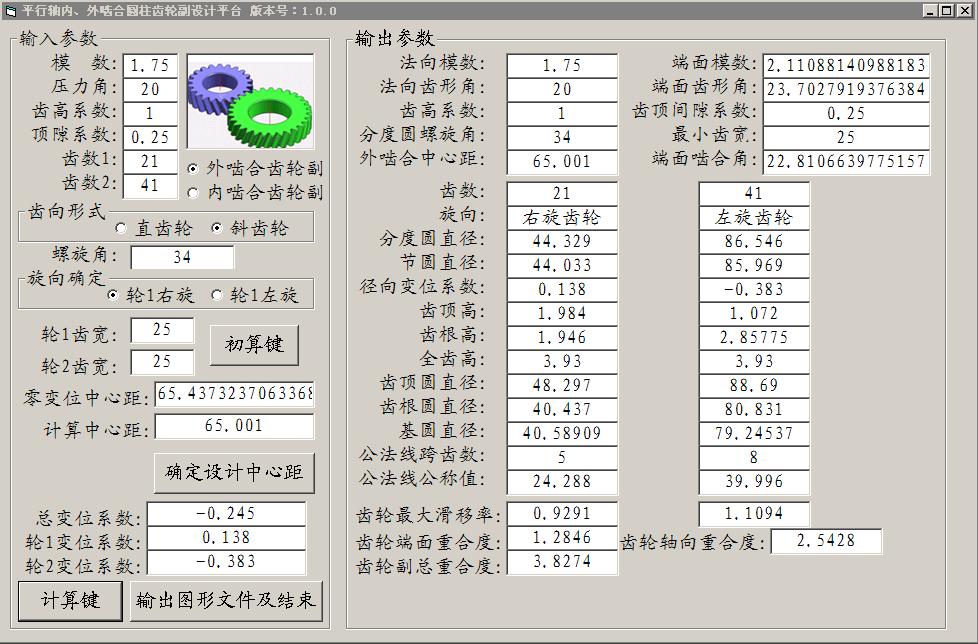

这是用软件自动产生的变位系数，从计算结果看，应该较为理想。

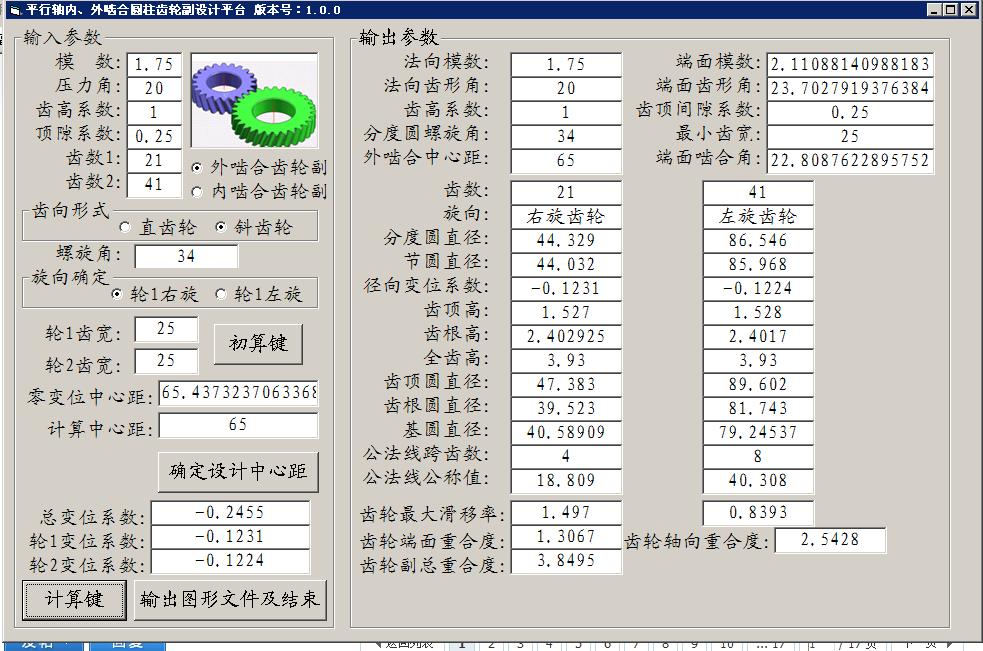

第二次是用楼主提供的参数，小轮的齿面最大滑移率明显大于大轮，不太合理。

从噪音的角度说，应从齿形方面着重检查，另外，在公法线的设置上也得注意，在高速下，公法线做稍小反而会明显降低有载时的噪音，前题是齿轮的精度，装配精度，箱体精度都没问题。过度曲线干涉也是斜齿轮副产生噪音的原因之一。

好点的计算如下：

    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2013-01-18
    软件作者:hyfjy
   计算时间:21:02:25
法向模数          Mn =           1.75
齿数              Z1 = 21       Z2 = 41
输入齿轮最小齿宽 B =  25
端面模数          Mt = 2.11088
法向齿形角       αn = 20
齿高系数         Ha′= 1
齿顶间隙系数     C′ = 0.25
端面齿形角       αt = 23.70279
分度圆螺旋角      β = 34          Z1右旋齿轮        Z2左旋齿轮

     外啮合圆柱齿轮副计算结果
模数:               M =     1.75
齿数:               Z =     21               41
分度圆螺旋角:       β=     34
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     23.70279
端面啮合角:       αt'=     22.81066
中心距:             L =     65.0009
分度圆直径:         d =     44.329              86.546
节圆直径:           d'=     44.033             85.969
径向变位系数:       X =     0.138               -0.383
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     1.984             1.072
齿根高:             hf=     1.946             2.85775
全齿高:             h =     3.93              3.93
齿轮齿顶圆直径:     De=     48.297                88.69
齿轮齿根圆直径:     Df=     40.437                80.831
基圆直径:           Do=     40.58909           79.24537
齿轮端面重合度:     Ea=     1.2846
齿轮轴向重合度:     Eb=     2.5428
齿轮总重合度:       E =     3.8274
最大滑动率:         F =     0.9291              1.1094
公法线跨齿数:       K =     5                    8
公法线公称值:       W =     24.288               39.996

huijind

warthen 发表于 2013-1-17 11:23


登录/注册后可看大图

第一对：模数1.75  压力角20 螺旋角 34  中心距 65 小齿轮：齿数21 变位系数-0.1231 M值47.769-47.846 dp 3 ...

小齿轮齿根有效半径偏小
