SH3---花键线切割计算程序(2013.03.04更新内容)

刀疤五 · 发表于 2013-1-14 13:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2013-3-4 20:01 编辑

标题叫响一点才有人关注

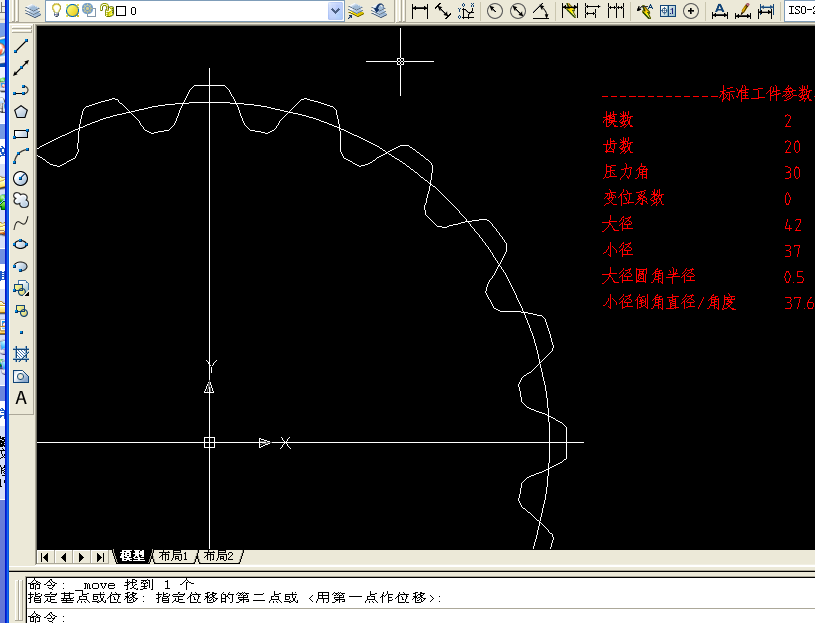

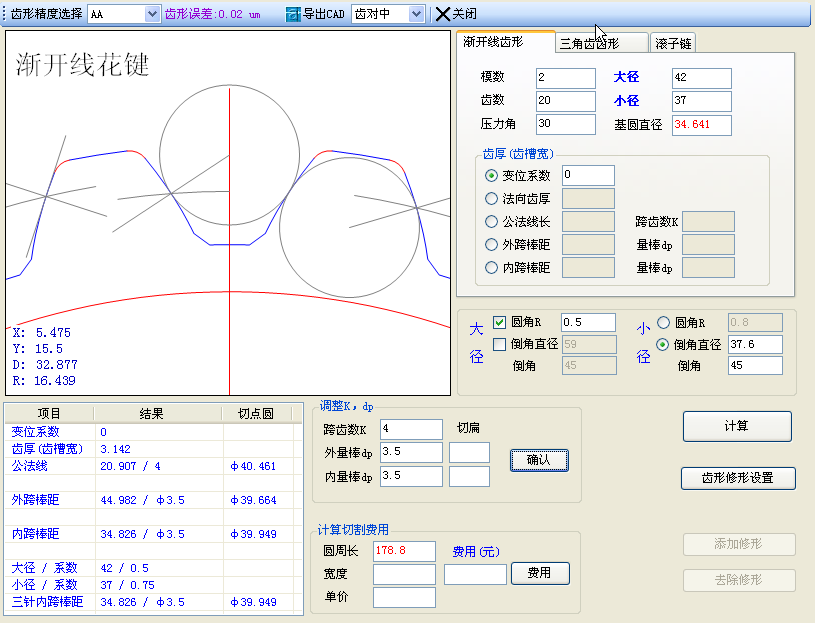

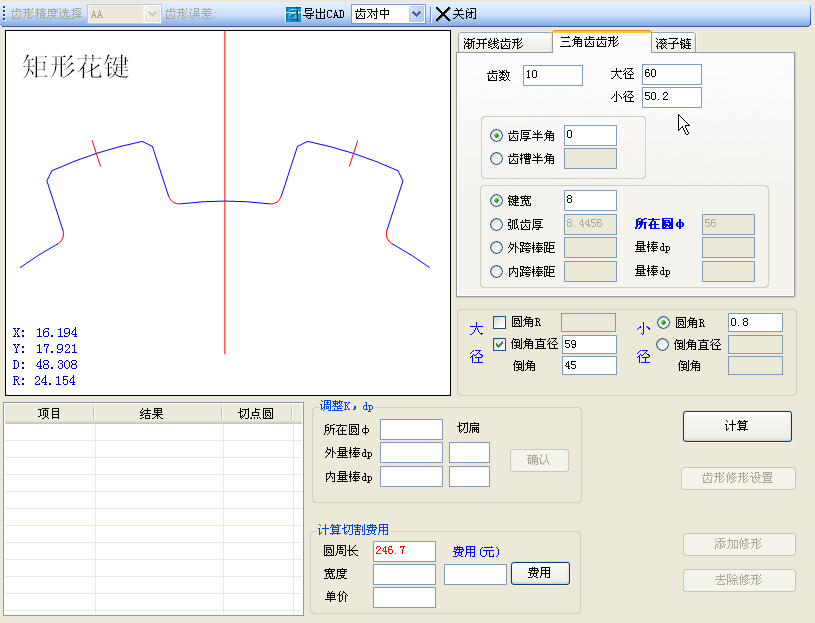

从图片中可以看出程序的功能:见下图
希望能对大家有点作用。更希望大家能积极参与交流，讨论。指出软件的不足之处，还应增加哪些功能等。
1.花键目前有渐开线，三角齿(矩形)，链轮
2.渐开线的可以修形,计算齿形误差,
3.有齿厚换算.
4.有周长计算.费用计算.
5.导出CAD图

jj8210 · 发表于 2013-1-14 21:30

好东东！正想要的宝贝，刀疤师傅，可否发个试用一下，jj8210@21cn.com
不知你的渐开线是有几个线段组成的，精度怎么样？
提个意见，如果加上链轮加上的话就太好了
顶！！！！！

刀疤五 · 发表于 2013-1-14 21:57

jj8210 发表于 2013-1-14 21:30

登录/注册后可看大图

好东东！正想要的宝贝，刀疤师傅，可否发个试用一下，
不知你的渐开线是有几个线段组成的，精度怎么样？
...

渐开线是由多段圆弧赤代替的，我们希望在保证精形精度的前提下，采用的圆弧段最少，因此程序有圆弧代替后的齿形误差结果。
还有一个功能是直接计算出了渐开线齿的圆周长，这对于定价是很有用的。当然，最核心的是你想割齿形修形的渐开线,也实现了.
,看来你对这个小程序感兴趣,而且又是老用户,就免费发了,请到邮箱查收,使用中有什么新的发现,请告知.

ppspps · 发表于 2013-1-14 22:07

是好软件，发一个我吗？谢谢[email]cx0527@126.com

yzvm · 发表于 2013-1-16 17:39

和caxa线切割程序输入那个齿形图差不多吧

刀疤五 · 发表于 2013-1-16 20:44

yzvm 发表于 2013-1-16 17:39

登录/注册后可看大图

和caxa线切割程序输入那个齿形图差不多吧

在CAXA基础上，增加了，
1。齿形可以左右分别修形
2。齿顶，齿根可圆角，或倒角或圆角+倒角

zourxy · 发表于 2013-1-21 16:02

希望老大给发个软件 zourx@foxmail.com

JFD3 · 发表于 2013-1-23 14:25

学习了。谢谢。有一个问题最近一个联轴器产品采用外花键平齿根定心，请问用线切割加工齿根直径能否在0.02mm公差内，园度能否在0.01mm以内。

刀疤五 · 发表于 2013-1-23 15:19

JFD3 发表于 2013-1-23 14:25

登录/注册后可看大图

学习了。谢谢。有一个问题最近一个联轴器产品采用外花键平齿根定心，请问用线切割加工齿根直径能否在0.02mm ...

慢走丝完全可以,快走丝基本可以

jj8210 · 发表于 2013-1-30 20:34

快走丝可能有点悬！！
