SH3---内齿,外齿,椭圆齿,标准轮参数计算(2013.03.06添加更新)

wanghuang117 · 发表于 2012-12-26 22:34

wanghuang117 发表于 2012-12-26 22:17

登录/注册后可看大图

要能加入塑胶齿轮设计的模块就好啦！

您设计的软件可以设计NGW吗？帮我看看我的这个设计（3级行星减速）是否合理？谢谢啦

刀疤五 · 发表于 2012-12-26 22:58

wanghuang117 发表于 2012-12-26 22:34

登录/注册后可看大图

您设计的软件可以设计NGW吗？帮我看看我的这个设计（3级行星减速）是否合理？谢谢啦

是否合理?,涉及的因素太多.SH3只是参数的计算程序,不能判断.

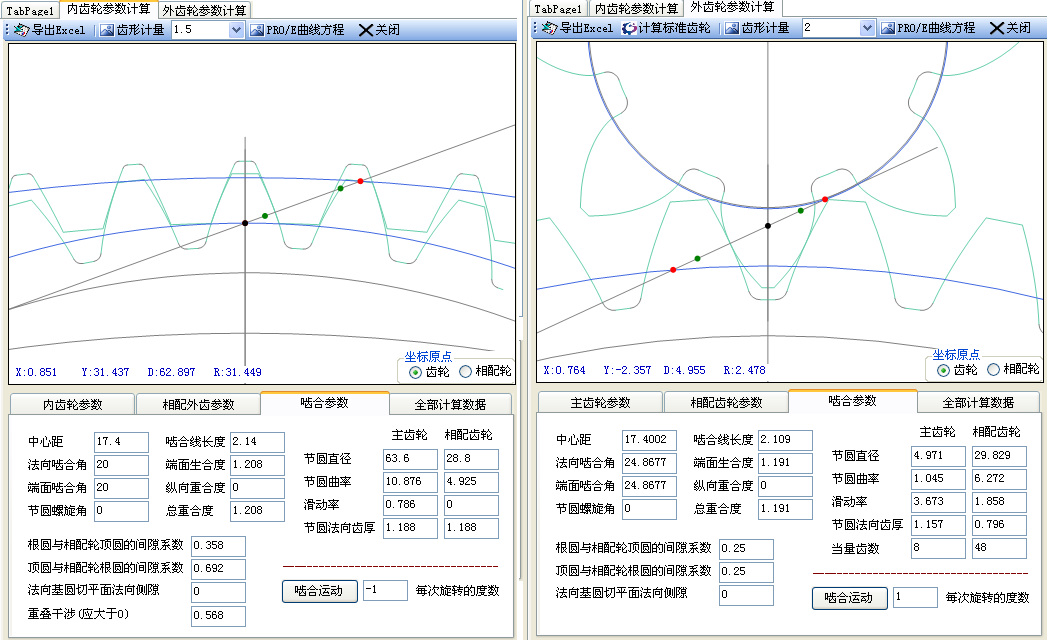

第一组的图形

wanghuang117 · 发表于 2012-12-27 00:33

刀疤五发表于 2012-12-26 22:58

登录/注册后可看大图

是否合理?,涉及的因素太多.SH3只是参数的计算程序,不能判断.
第一组的图形

大侠可以给个全部计算数据吗？我的第一级是塑胶齿(太阳齿是粉末冶金的，行星轮塑胶2个，内齿轮塑胶)，第二级是塑胶齿(太阳齿是铸铝，和第一级轮架一体，行星轮塑胶3个，内齿轮塑胶)，第三级是粉末冶金(太阳齿、行星轮塑及内齿轮都是粉末冶金)

zhuyj007 · 发表于 2012-12-27 13:28

帮发一个

longyaner521 · 发表于 2012-12-27 16:22

刀疤五发表于 2012-12-26 21:36

登录/注册后可看大图

有受益就好,
更希望提意见,如建议合理有效并且采纳了的,将免费获得软件.

建议：1、齿轮设计方面建议添加速比的计算，强度计算，变位系数分配，齿厚换算，还有行星传动计算；
         2、花键方面再添加日标的JIS2001D-1959和美标的ANSI 92.b-1996的设计；我看版主的已经有了GB的和DIN5480和                   DIN5482;
      3、刀具方面吗感觉版主的已经很好了！
      4、还有就是可以添加类似KISSISOFT里三维数据导出功能，费老版主的软件有这个功能，可以参考一下；
      5、直接生成CAD里齿轮（花键）图纸的参数表（这个要把程序做成类库，直接加载再CAD上），个人感觉直接把程序做成  CAD的插件更好，因为我们搞机械的工作一般都是在CAD里来完成的，VB.net开发CAD现在已经很强大了，如果版主的程序是用VB.NET开发的，转化成CAD的类库也不很简单的，可以一起探讨！

            就先提这么多吧！看能否拜读版主的大作，longyaner521@163.com!

nutshell2011 · 发表于 2012-12-27 19:28

希望你的软件越做越好！最好能商业化最好啊！

刀疤五 · 发表于 2012-12-27 21:04

longyaner521 发表于 2012-12-27 16:22

登录/注册后可看大图

建议：1、齿轮设计方面建议添加速比的计算，强度计算，变位系数分配，齿厚换算，还有行星传动计算；
...

非常感谢您提的建议。回复如下：
1、外齿轮参数计算模块，因只有两个齿轮，就不计算速比了
强度计算，因没有这方面的基础，就没有涉及。
变位系数分配，分配方法很多种，大多建立在两齿轮啮合的顶隙系数一样，齿顶不变尖，齿根不干涉的基础上来计算的，实际上两齿轮的顶高系数，根高系数可以不一样的，书上说小于17齿的零变位齿轮，滚齿会根切，实际上，变压力角滚刀后，是不会挖根的。总之，变位系数的分配，我没有找到一个准确可靠的公式，因此程序没有去分配变位系数。不过，话又说回来，程序因有滑动率的计算,人工可以很快确定按等滑动率的变位系数.观察图形,看看是否合理.
程序包含了齿厚换算.
行星传动的计算是很麻烦的,通过外齿,及内齿模块,是可以很快确定太阳,行星,内齿参数的.当然,这需要使用的有一定的齿轮基础.

2.花键方面已经着手了JIS2001D-1959和ANSI 92.b-1996.

3.刀具方面在考虑完善通用(万能)滚刀,插刀的计算,即工件参数是来自CAD图形的.

4. 费老版主的三维数据下载过,还没有去分析,但我还是考虑输出曲线方程.外齿,内齿模块的曲线方程输出后,用PROE建模型非常快.不过，话又说回来，标准的模型用处不是很大,会考虑输出修形的三维数据.这个需要在另一模块中去实现.

5.程序是用VB.NET开发的,和CAD是有关联的,只是参数表都是导出到了EXCEL,因CAD不精通,不考虑在CAD平台上写程序.

刀疤五 · 发表于 2012-12-27 21:06

nutshell2011 发表于 2012-12-27 19:28

登录/注册后可看大图

希望你的软件越做越好！最好能商业化最好啊！

谢谢鼓励,一直在努力中...

jj8210 · 发表于 2012-12-27 22:09

谢谢！以收到，试用中

JIAFY2012 · 发表于 2013-1-1 16:38

本帖最后由 JIAFY2012 于 2013-1-1 16:39 编辑

支持版主，版主的帖子让人受益匪浅！好东西。能否发个软件给我学习一下？，谢谢！jiafy2005@163.com
