SH3---内齿,外齿,椭圆齿,标准轮参数计算(2013.03.06添加更新)

刀疤五

标题叫响一点才有人关注

SH3.0是一个计算齿轮及相关加工刀具的软件.由很多子模块组成.
程序尽量做到"界面简介,功能强大,使用方便",
现将已初步定型的模块逐一系统详细介绍(之前发布的"史上最牛系列",均属于SH3.0的子模块)，希望能对大家有点作用。更希望大家能积极参与交流，讨论。指出软件的不足之处，还应增加哪些功能等。

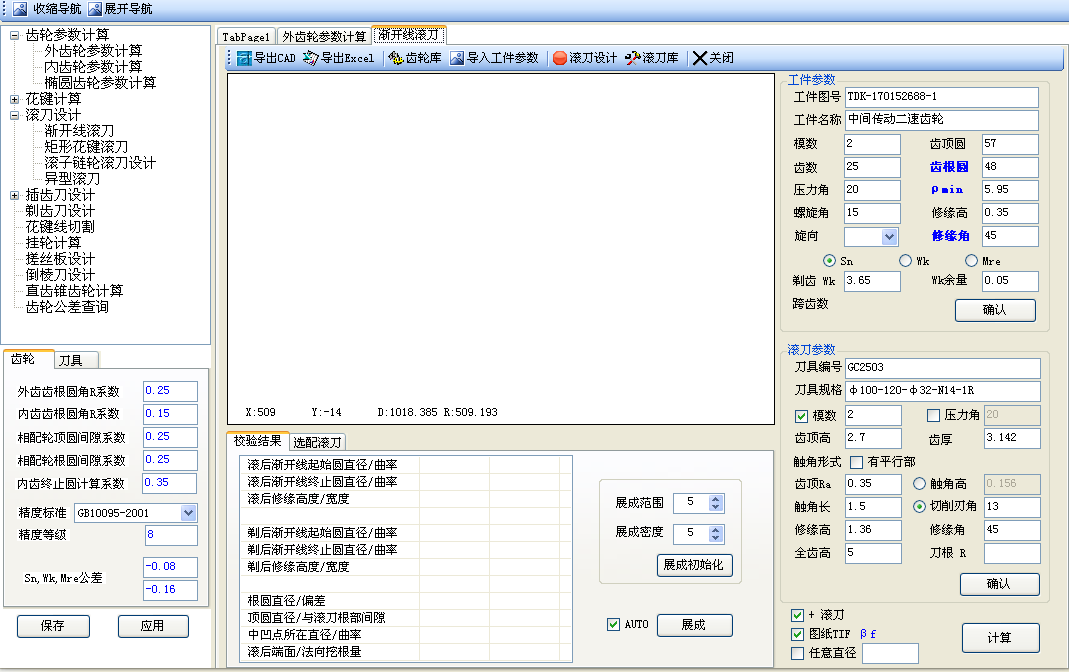

程序的主界面见下图：


这种界面可以同时找开多个模块，个人认为比较理想。

1。外齿轮参数计算模块

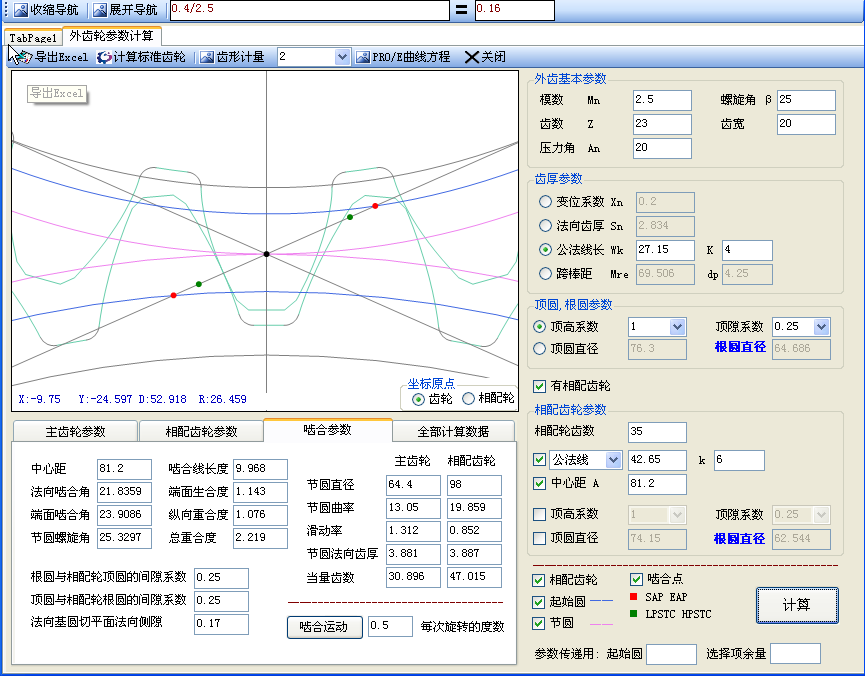

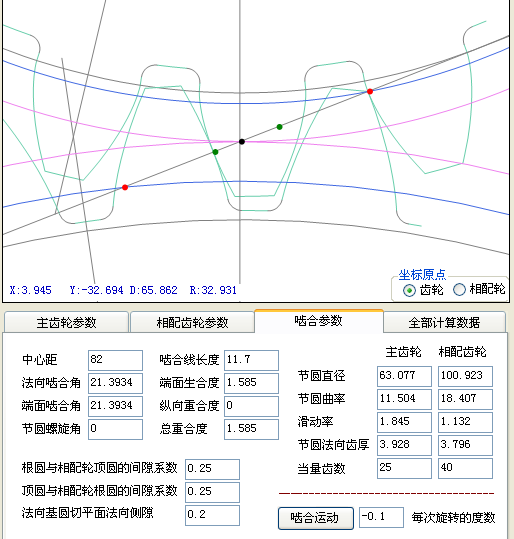

外啮合齿轮计算子界面:


可以单个齿轮参数计算,也可以两啮合齿轮. .多种方式计算渐开线起始圆.主界面有些设置是和齿轮计算有关的.

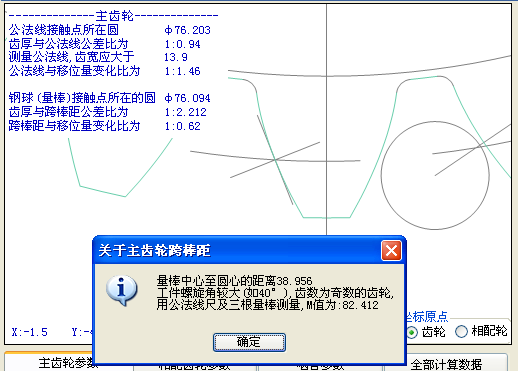

最佳的跨齿数,量棒直径的计算.公法线,M值图形显示.

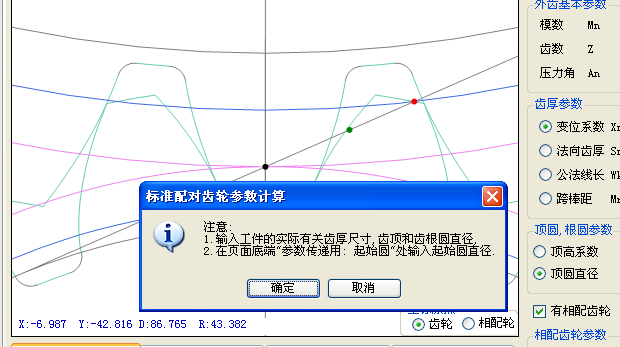

.附带标准齿轮参数的计算,按提示输入主齿轮参数,那么计算后要相配齿轮参数即为标准齿轮能数

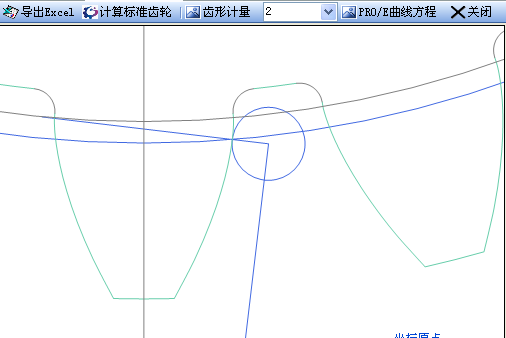

齿形从起始圆开始测量时,测头是否会出现干涉的校验

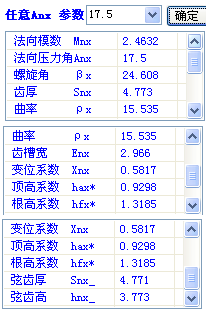

任意模数或压力角或直径或半径处的参数的计算(适合快速变压力角转换齿轮参数)


有精确图形及坐标显示 ,可啮合运动 .

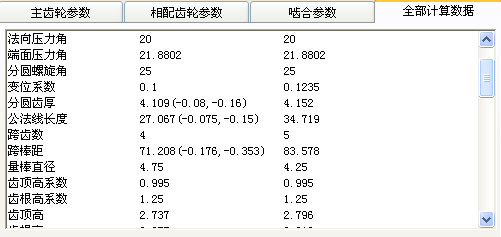

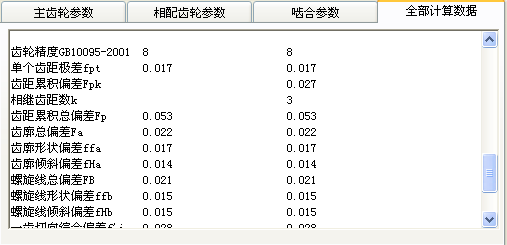

有详细的齿轮数据及公差输出.可导出EXCEL

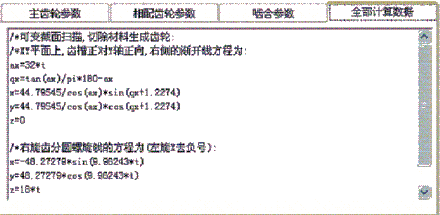

输出PRO/E绘制齿轮模型所要的渐开线及螺旋线方程.得到的齿轮是齿槽对正坐标轴的.

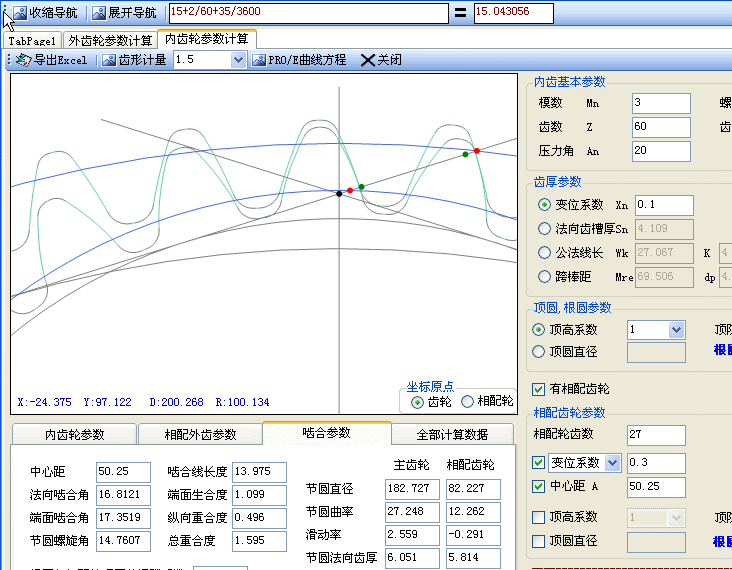

2。内齿轮参数计算模块

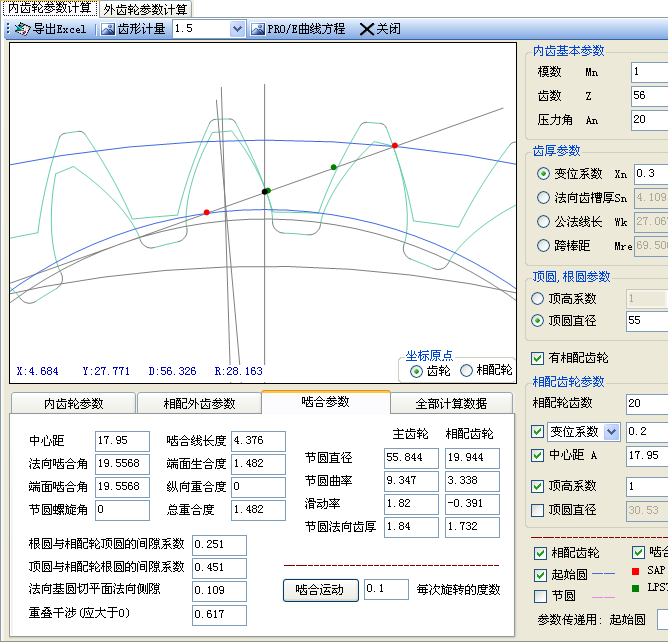

和外齿轮参数计算界面一样，只是多了一个重叠校验。点击“啮合运动“可观察到重叠干涉情形，见下图：




3。椭圆齿轮参数计算模块

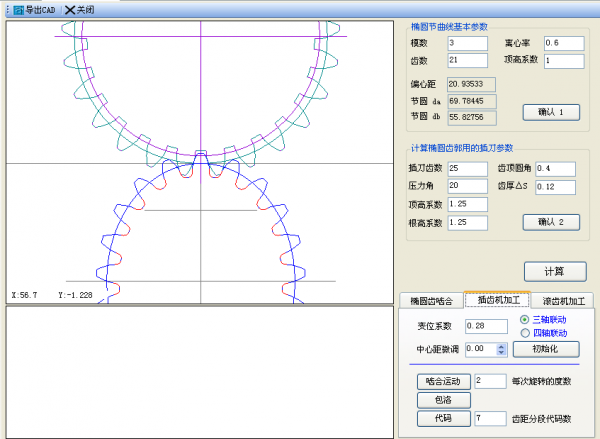

1.输入椭圆齿参数,点确认,;输入插刀参数,点确认.然后,点计算,椭圆齿就生成了

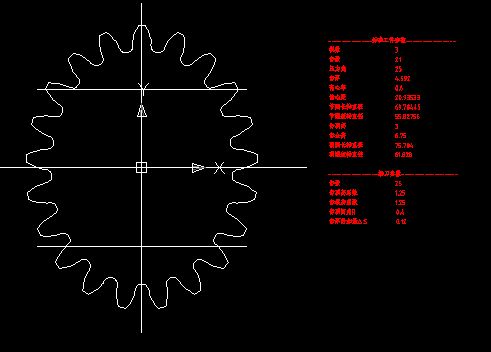

2.可以输出CAD图


3.可以各种模拟,展成,分析,并生成加工代码,该有的功能它都有.

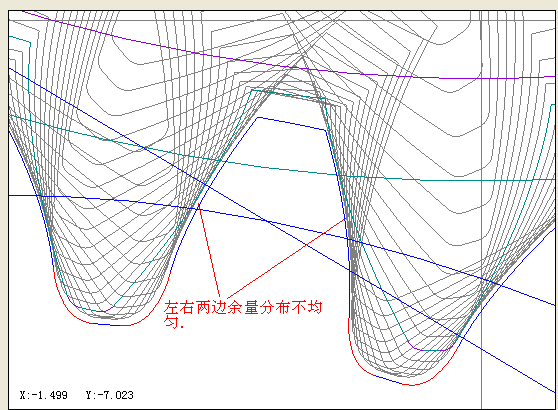

4.工件是可正转,反转的,任何位置都可点击"包洛",展成包洛是硬道理,可以验证计算的正确性.见下图

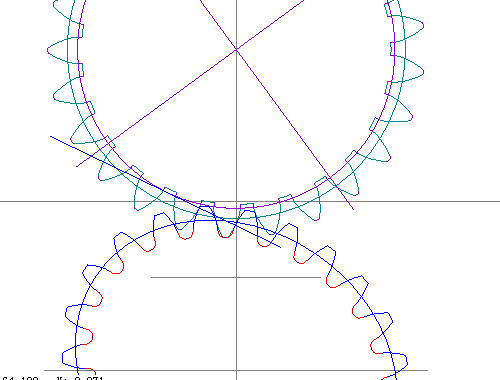

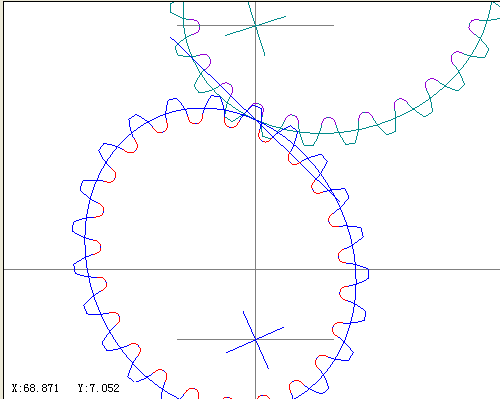

5.下图为椭圆齿啮合:

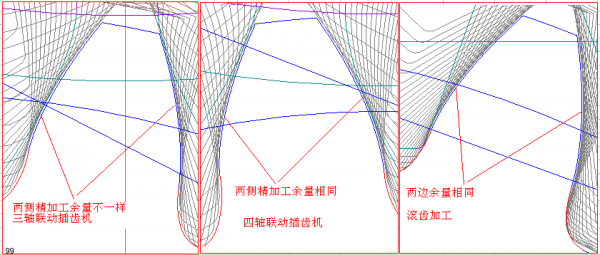

6.下图为三轴联动插齿机的加工


7.下图为四轴联动插齿机的加工

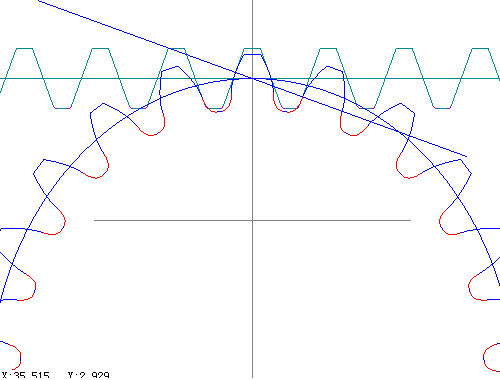

8.下图为滚齿机的加工



2013.01.24更新

1.在顶部增加的类似EXCEL单元格的计算功能,输入表达式,点"=",可得到结果,这对于度分秒转换,径节转换,小计算等非常实用.

2.增加的齿轮的设置项:主要用于控制内外齿轮
主齿轮和相配齿轮分别设置,齿轮的顶部可以是倒角或圆角,根部仍然是圆角,当然允许圆角R=0,
计算重合度,起始,终止圆,等,可以选择是否考虑齿顶倒角.见下图:



外啮合情形,齿顶倒角,齿根圆角


内啮合情形,齿顶圆角,齿根圆角


  2013.03.06更新
内,外齿轮计算增加了双模数齿轮的计算,如图:模数 Mn6/5

longyaner521

支持版主，版主前面讨论滚刀和插齿刀的设计软件的帖子让人受益匪浅！

freak

顶顶顶！

mysacm

收藏   学习

jj8210

支持版主，版主的帖子让人受益匪浅！好东西。齿轮参数计算要是能增加生成三维图的功能就更好？
能否发个软件 给我学习一下？，谢谢！jj8210@21cn.com

zhangshengxi

支持！！！！！！！！！

刀疤五

jj8210 发表于 2012-12-26 12:23


登录/注册后可看大图

支持版主，版主的帖子让人受益匪浅！好东西。齿轮参数计算要是能增加生成三维图的功能就更好？
能否发个软 ...

你提到的"加生成三维图的功能"的建议非常好,现程序已添加了此功能.
由于你的建议合理有效并且采纳了,因此给予奖励,现已将限次版的外齿轮参数计算程序发你邮箱了,请查收.使用中还有什么问题或建议,请及时提出.

东方不弱

工件中,很省事

刀疤五

longyaner521 发表于 2012-12-25 12:34


登录/注册后可看大图

支持版主，版主前面讨论滚刀和插齿刀的设计软件的帖子让人受益匪浅！

有受益就好,
更希望提意见,如建议合理有效并且采纳了的,将免费获得软件.

wanghuang117

要能加入塑胶齿轮设计的模块就好啦！
