关于《低噪声齿轮设计方法》

warthen · 发表于 2012-12-12 11:31

您需要登录才可以下载或查看，没有账号？注册

x

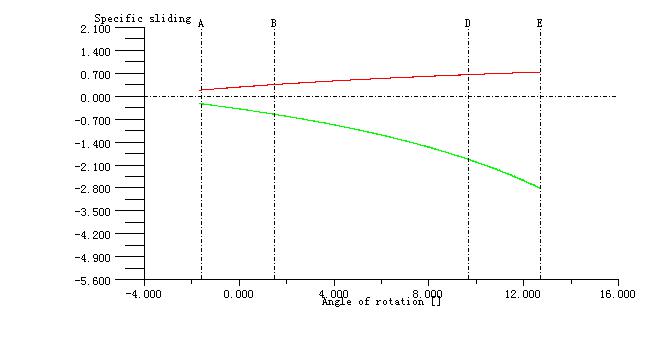

昨天下载一篇唐进元的论文《低噪声齿轮设计方法》，今天看了一下，有很多不动的地方。我大概理解为减小齿轮啮入、啮出的相对滑动率，不知道对不对。按照论文给出的实例用KISSsoft算了。改之前原参数.jpg

改之后

同时发现改之后的图形中C线不见了。

warthen · 发表于 2012-12-12 11:39

本帖最后由 warthen 于 2012-12-13 08:58 编辑

齿轮噪声-唐进元.part1.rar (1.39 MB, 下载次数: 410)

齿轮噪声-唐进元.part2.rar (1.39 MB, 下载次数: 425)

齿轮噪声-唐进元.part3.rar (1.39 MB, 下载次数: 394)

齿轮噪声-唐进元.part4.rar (1.01 MB, 下载次数: 408)

zhangshengxi · 发表于 2012-12-12 12:34

谢谢楼主！！！

18657406978 · 发表于 2012-12-12 14:03

是这样，大模数齿轮是靠磨齿来修齿形（齿顶和齿根）和小模数齿轮是靠滚刀来保证啮入、啮出弧的

xlbing77136 · 发表于 2012-12-12 17:24

这图什么意思

yuchunjin · 发表于 2012-12-12 20:07

不理解.帮你顶起!

syyyyyy · 发表于 2012-12-13 07:48

你好，你的文章下载解压有误，请检查

freak · 发表于 2012-12-13 07:53

从你图上看，你底下的图，c点并不是消失了，只是你变位系数选取的缘故使c点不在有效啮合段，此时的c点在A点的左边，同一个齿轮在整个啮合过程中的滑动率在节点两边的是反向的

freak · 发表于 2012-12-13 07:56

warthen 发表于 2012-12-12 11:39

登录/注册后可看大图

论文

你文件上传的有问题，麻烦重新上传下，大家一起讨论

dersi001 · 发表于 2012-12-13 08:57

高手，太专业了，不太明白~
