减速比1000的齿轮配比合理吗？

wanghuang117 · 发表于 2012-11-24 21:53

niuershiye 发表于 2012-11-24 10:50

登录/注册后可看大图

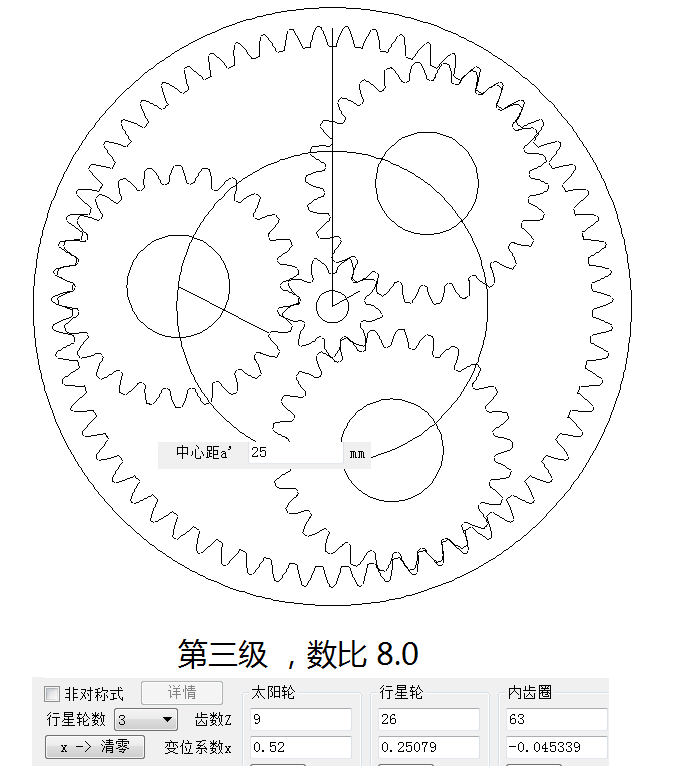

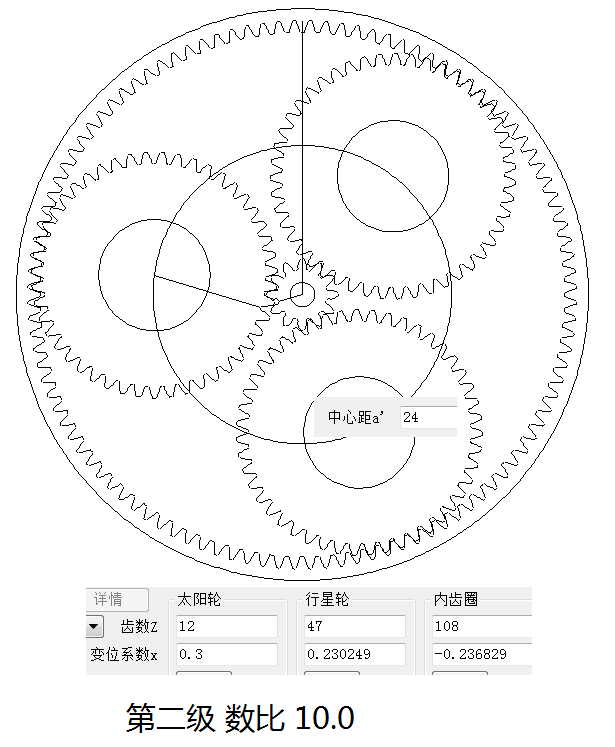

按照数比 12，5*10*8 =1000 ，都按3个行星轮，中心距略微有些变化。

牛爷，还有一个问题，第一级用两个行星轮可以吗？

wanghuang117 · 发表于 2012-11-24 22:23

niuershiye 发表于 2012-11-24 10:50

登录/注册后可看大图

按照数比 12，5*10*8 =1000 ，都按3个行星轮，中心距略微有些变化。

牛爷，第三级减速比不能太大，我的齿轮箱外径不能超过95mm

niuershiye · 发表于 2012-11-25 17:08

wanghuang117 发表于 2012-11-24 22:23

登录/注册后可看大图

牛爷，第三级减速比不能太大，我的齿轮箱外径不能超过95mm

将你图中的100 看成中心距的圆了！

wanghuang117 · 发表于 2012-11-25 23:30

niuershiye 发表于 2012-11-25 17:08

登录/注册后可看大图

将你图中的100 看成中心距的圆了！

最后一级的模数是多少?1.42857?

niuershiye · 发表于 2012-11-26 07:51

wanghuang117 发表于 2012-11-25 23:30

登录/注册后可看大图

最后一级的模数是多少?1.42857?

wanghuang117 · 发表于 2012-11-30 14:21

niuershiye 发表于 2012-11-26 07:51

登录/注册后可看大图

最后一级模数1.375强度够不？客户样品是2模数

niuershiye · 发表于 2012-11-30 15:03

本帖最后由 niuershiye 于 2012-11-30 15:14 编辑

wanghuang117 发表于 2012-11-30 14:21

登录/注册后可看大图

最后一级模数1.375强度够不？客户样品是2模数

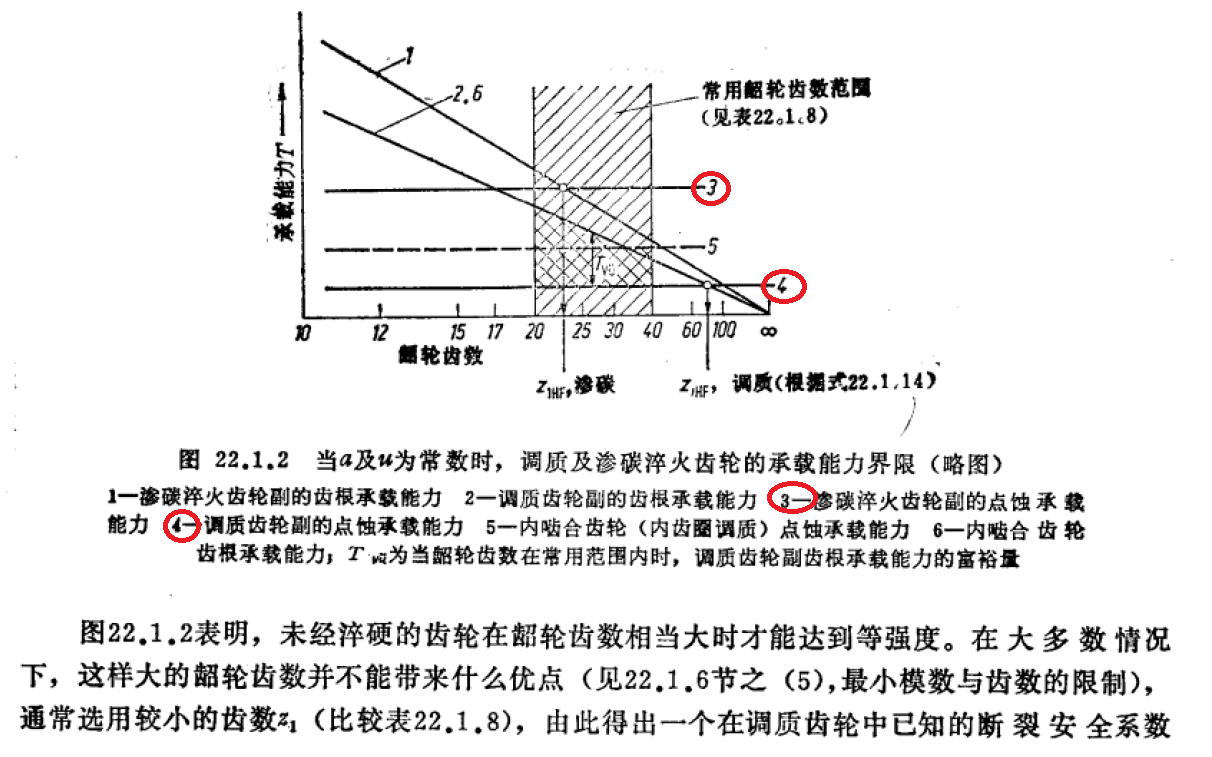

一般说来，第三级模数===〉第一级模数 + 第二集模数。对于金属（钢类）接触够了，小齿轮齿数在30以下，弯曲就足够。而接触强度主要是中心距。

wanghuang117 · 发表于 2012-11-30 16:34

niuershiye 发表于 2012-11-30 15:03

登录/注册后可看大图

一般说来，第三级模数===〉第一级模数 + 第二集模数。对于金属（钢类）接触够了，小齿轮齿数在30以 ...

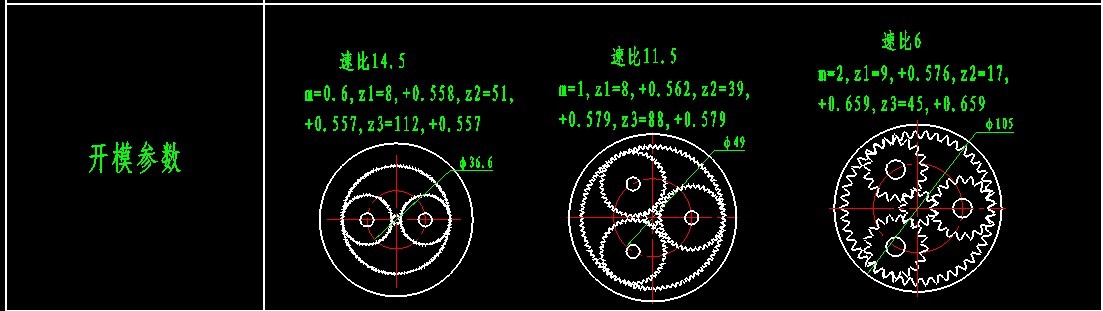

由于成本原因最后一级内齿轮只能做成铸铝，太阳轮和行星轮只能做粉末冶金，我们用的工况是启动力矩较大，2s后力量负载就小啦，牛爷帮我看看如果按附件的图开模，电机空载转速2000rpm左右，噪音和效率是否有问题？
