减速比1000的齿轮配比合理吗？

wanghuang117

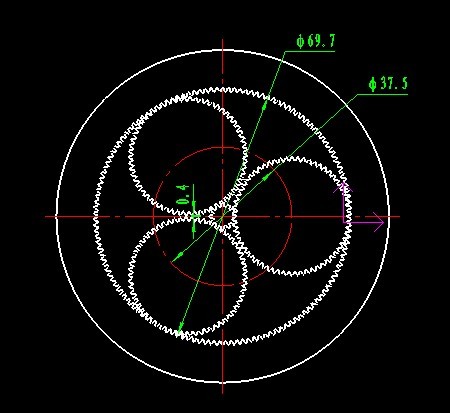

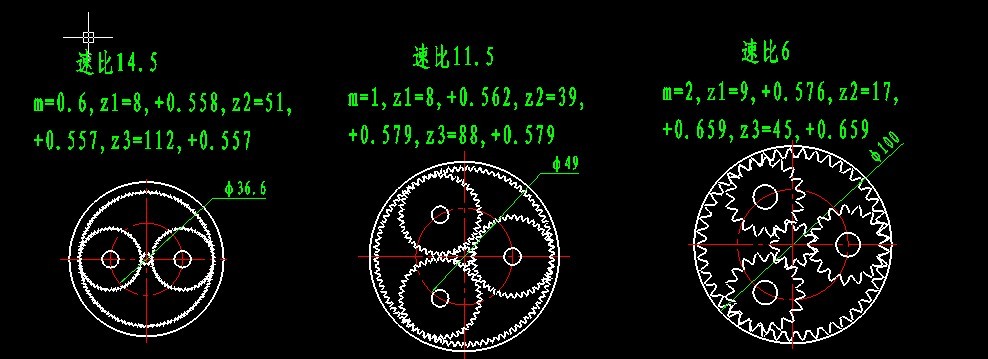

第一级:m=0.6,z1=8,+0.558,z2=51,+0.557,z3=112,+0.557；
第二级：m=1,z1=8,+0.562,z2=39,+0.579,z3=88,+0.579；
第三级：m=2,z1=9,+0.576,z2=17,+0.659,z3=45,+0.659。
电机转速2600，额定力矩0.12N.m，这样的设计合理吗？

qdtruck

转速挺高，一级用2个行星轮怎么平衡？你有类似的经验？

wanghuang117

qdtruck 发表于 2012-11-22 11:07


登录/注册后可看大图

转速挺高，一级用2个行星轮怎么平衡？你有类似的经验？

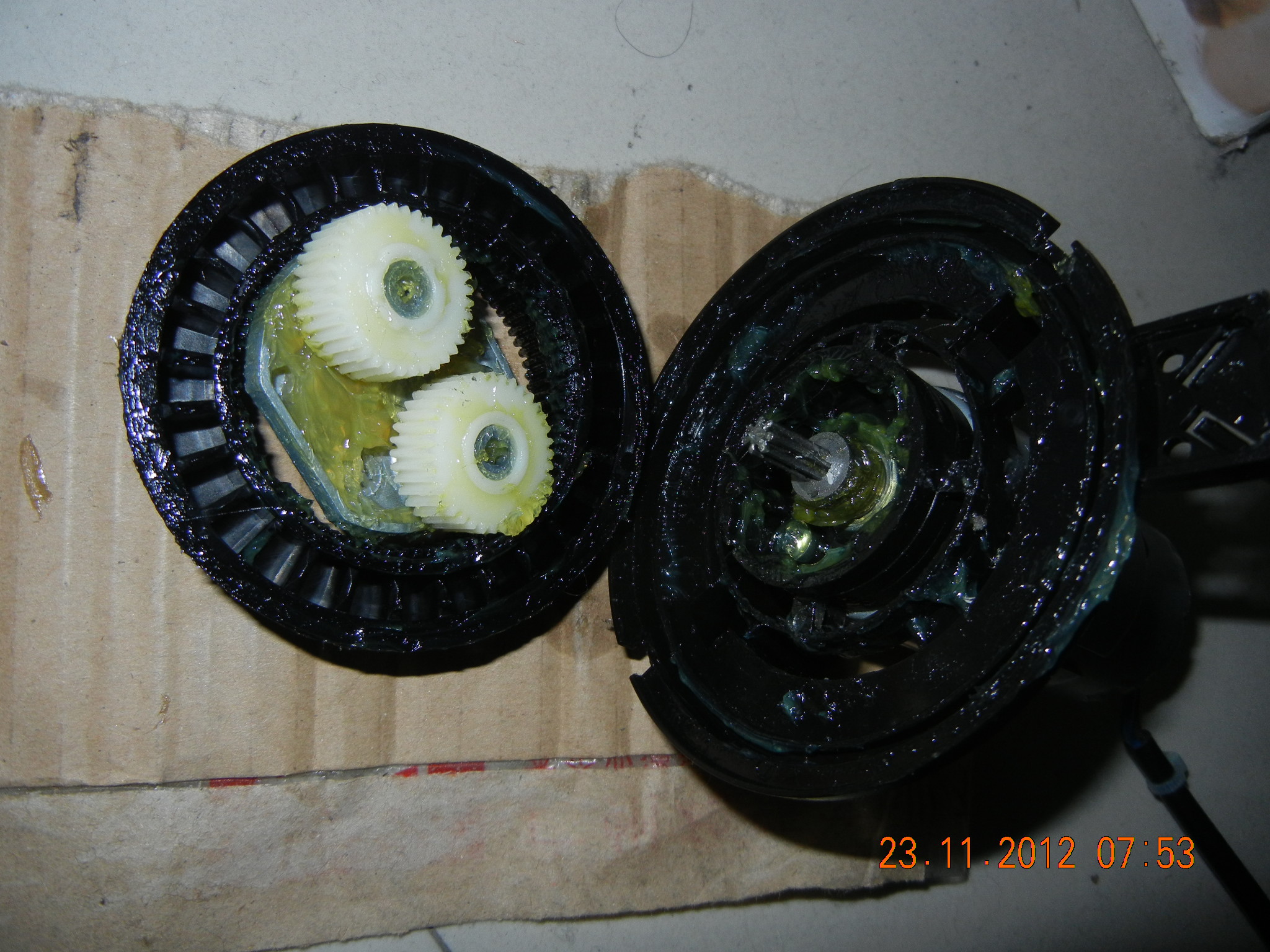

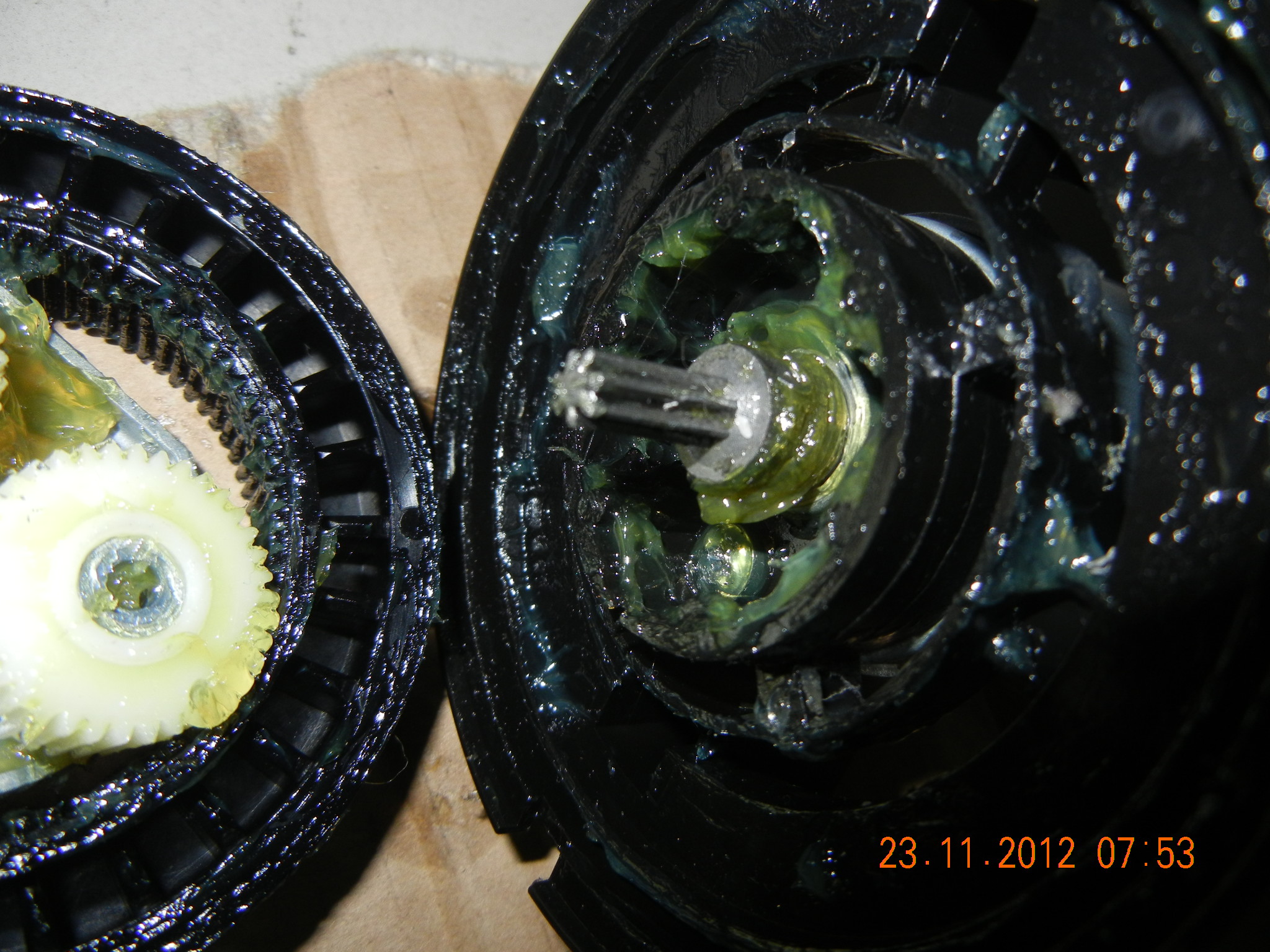

老外的样品如图，他的太阳齿7齿，行星齿36齿，内齿轮81齿，他的电机转速4800rpm。

niuershiye

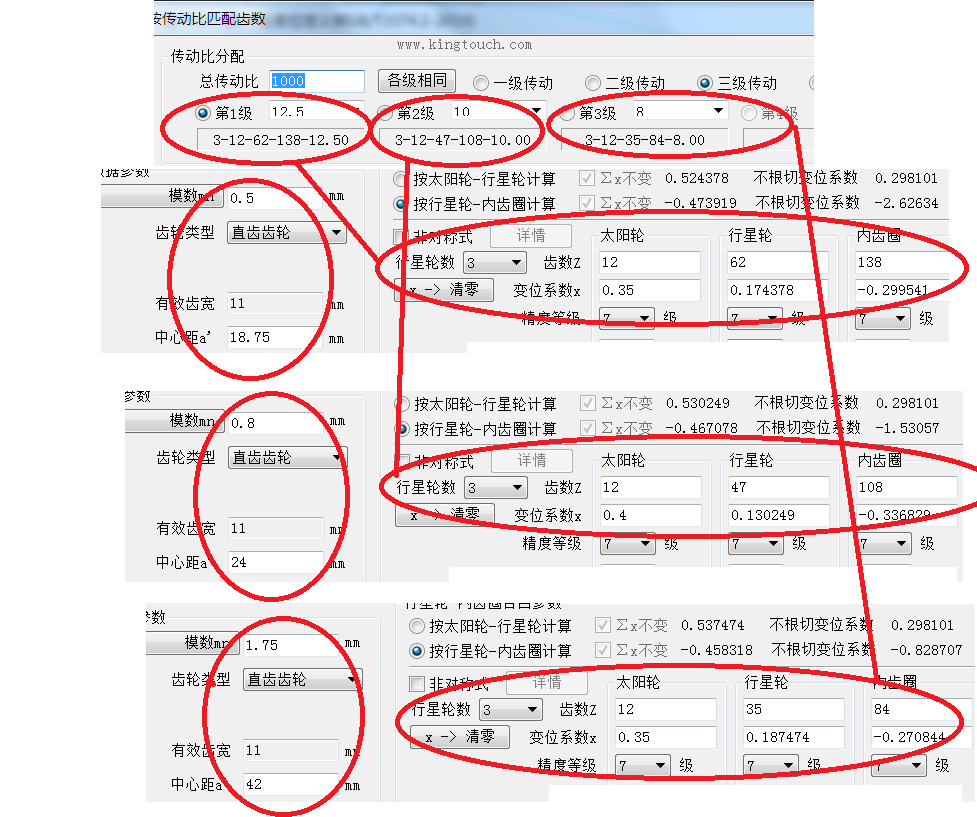

按照 数比 12，5*10*8 =1000 ， 都按3个行星轮 ，中心距 略微有些变化 。

wangwei302520

不错不错~！~！~！

yuchunjin

胶齿轮能承受这么高的转速吗?

zd-motor

应该不是普通的塑料，估计是POM或者是聚甲醛，国个有很多案例都是少齿数的行星配套方案
比如：ZF能做3个齿的太阳轮行星结构

wanghuang117

zd-motor 发表于 2012-11-24 14:50


登录/注册后可看大图

应该不是普通的塑料，估计是POM或者是聚甲醛，国个有很多案例都是少齿数的行星配套方案
比如：ZF能做3个齿 ...

第一级：行星轮(POM)，行星内齿轮(POM),太阳轮(铁基粉末冶金)；
第二级：行星轮(POM)，行星内齿轮(POM),太阳轮(铸铝)；
第三级：行星轮(铁基粉末冶金)，行星内齿轮(铸铝),太阳轮(铁基粉末冶金)；三级都是直齿轮

wanghuang117

yuchunjin 发表于 2012-11-24 12:59


登录/注册后可看大图

胶齿轮能承受这么高的转速吗?

负载小的情况是可以的，我们有一款行星减速箱模数0.75，聚甲醛材料，第一级转速达到5200rpm都没有问题

wanghuang117

niuershiye 发表于 2012-11-24 10:50


登录/注册后可看大图

按照 数比 12，5*10*8 =1000 ， 都按3个行星轮 ，中心距 略微有些变化 。

牛爷，前两级我想用塑胶的材质(行星内齿轮和行星轮)，最后一级用粉末冶金的，不知强度是否够啦？第一级按照你的参数会不会咬齿啊？
