花键跨棒计算方法

jingshi · 发表于 2012-11-1 08:26

hyfjy 发表于 2012-10-31 21:08

登录/注册后可看大图

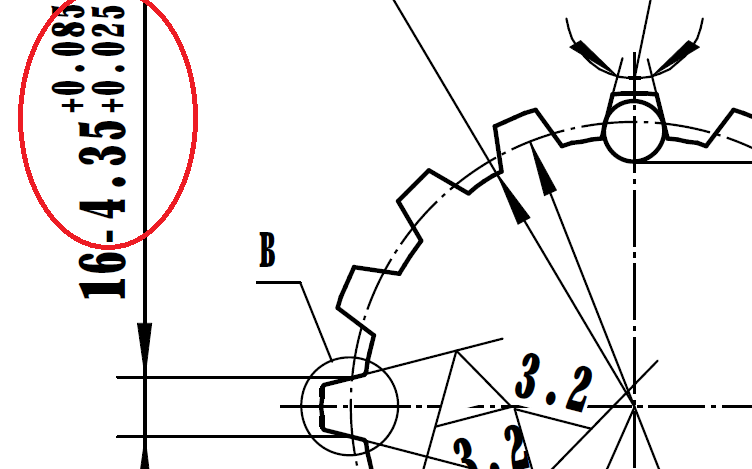

图纸上给定的尺寸是通过M值可以求出相切圆的弧齿槽宽，思路是这样的
求半M值
加上量棒的半径，求出量棒心 ...

谢谢你的指导，我按你的思路计算看看。
谢谢！

niuershiye · 发表于 2013-6-15 08:58

关键是尺寸 4.35 是弦齿厚还是弧齿厚！


hyfjy · 发表于 2013-6-15 18:04

niuershiye 发表于 2013-6-15 08:58

登录/注册后可看大图

关键是尺寸 4.35 是弦齿厚还是弧齿厚！

可以先用弦，后用弧，比较一下，应该不是太大的误差。

gangge234 · 发表于 2013-6-15 19:36

没有给模数？

jingshi · 发表于 2013-6-16 08:44

gangge234 发表于 2013-6-15 19:36

登录/注册后可看大图

没有给模数？

是三角形花键没有模数

gangge234 · 发表于 2013-6-16 13:58

jingshi 发表于 2013-6-16 08:44

登录/注册后可看大图

是三角形花键没有模数

哦，是这样

gangge234 · 发表于 2013-6-16 14:05

gangge234 发表于 2013-6-16 13:58

登录/注册后可看大图

哦，是这样

三角形花键也需要有模数

gangge234 · 发表于 2013-6-16 14:57

模数大楷在2.6125之间，不知道对不对？

jingshi · 发表于 2013-6-17 08:30

原图就是这个样子，不清楚是否应该有模数

15506198942 · 发表于 2013-6-17 10:33

量棒与齿面的切点是不是在分度圆上
