奇数齿轮齿顶测量尺寸计算

chen_yh

原帖由 wug19712 于 2007-11-4 12:54 发表


登录/注册后可看大图

测三齿值与公法线值是有关系的，同样的参数，公法线有差别，顶圆值是不同的，而且由于降低系数的存在，顶圆本身加工是有公差的，所以，应根据实际的顶圆直径尺寸来验算测三齿尺寸。

说得对，按这个思路，我在程序中设了两个计算，计算一是按理论计算，即没有降低系数的计算，计算二是按设计值计算，不管有没有降低系数，按设计值（标注值）计算，可以对比一下。至于加工公差，我个人认为按设计的公差值，误差不会很大，可以照抄，再不放心，大不了按上下偏差算两次，小数点最高可以设为4位，精度一般够用。另外公法线的公差和外径的公差可能有关联也可能没有关联，看你用什么刀具，如有关联，还应确定优先保证哪一个，如果公差标注错误，可能没有一个能够保证。

ronhanm

我们一直是画齿形放大图，然后测出卡3齿的值就ok了。和用对表件打出的效果一样！

chen_yh

罗卜青菜各有所爱，对大量的奇数齿轮画放大图，工作量也够大的了。

zylj99

可用测量的直径ΔDa+sin(90/Z)，Z是指齿数。我一直都这样计算。

cat_520

三齿尺寸是什么意思啊，还望各位不惜赐教一下

吕世祥

齿顶圆要这么精确?

chen_yh

原帖由 cat_520 于 2008-7-21 16:48 发表


登录/注册后可看大图

三齿尺寸是什么意思啊，还望各位不惜赐教一下

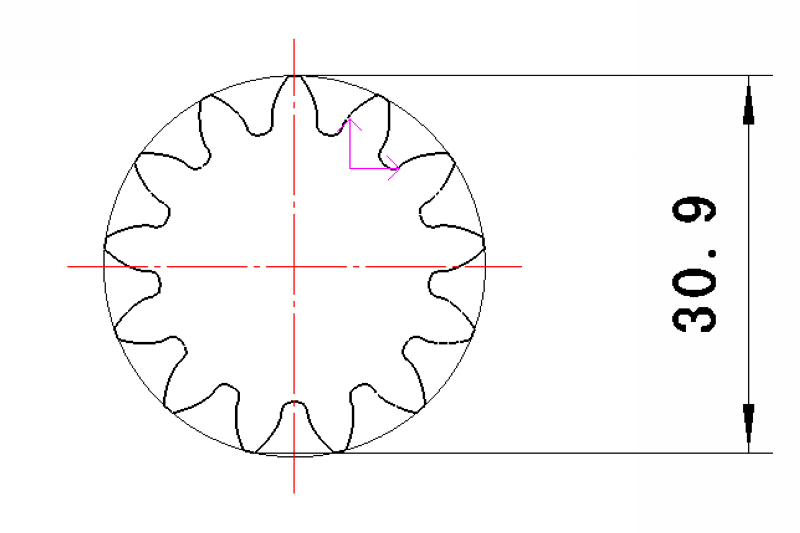

看看这个图或许就会明白。

ryen.chen

17# chen_yh
谢谢

pzc970526

非常感谢！！！
