齿轮渐开线起始圆直径计算公式或软件

wang040149 · 发表于 2013-4-23 23:28

LZ说的“渐开线起始圆”是渐开线的实际起始圆，即它跟制造的该齿轮的相关刀（滚刀，插齿刀）具有关系。具体计算，见齿轮刀具设计计算。

leozhang · 发表于 2013-4-24 08:59

leozhang 发表于 2013-3-28 10:37

登录/注册后可看大图

起始圆的计算比较复杂，我还没找到方法，和加工工艺有关

哦，楼主的计算方法是什么？可以分享一下吗？
我只知道滚齿有个计算公式，但是，磨齿后dff的计算公式没找到。

leozhang · 发表于 2013-4-24 09:00

wang040149 发表于 2013-4-23 23:28

登录/注册后可看大图

LZ说的“渐开线起始圆”是渐开线的实际起始圆，即它跟制造的该齿轮的相关刀（滚刀，插齿刀）具有关系。具体 ...

楼主，具体是哪本书啊？想去了解一下，目前在编一个软件，苦于找不到计算dff的方法，尤其是磨齿后的。

s6901 · 发表于 2013-4-24 14:04

chenkunqiang01 发表于 2013-4-23 11:30

登录/注册后可看大图

你有Lβ（螺旋线计值范围）的计算公式吗，我找了很长时间都没找到，资料上没给出相关公式，只给了一个92% ...

哈哈，是对齿轮的渐开线理解不清楚，你试想一下，有了渐开线的起始角和终止角就可以算出直径，也知道啮合时的状态呀

wang040149 · 发表于 2013-4-30 10:31

leozhang 发表于 2013-4-24 09:00

登录/注册后可看大图

楼主，具体是哪本书啊？想去了解一下，目前在编一个软件，苦于找不到计算dff的方法，尤其是磨齿后的。

《刀具设计手册》有关于齿轮刀具设计细节。

leozhang · 发表于 2013-5-1 17:14

wang040149 发表于 2013-4-30 10:31

登录/注册后可看大图

《刀具设计手册》有关于齿轮刀具设计细节。

多谢，改天去看一看

陆壹 · 发表于 2013-5-1 21:10

软件我有，QQ914330248

chenkunqiang01 · 发表于 2013-5-8 09:23

s6901 发表于 2013-4-24 14:04

登录/注册后可看大图

哈哈，是对齿轮的渐开线理解不清楚，你试想一下，有了渐开线的起始角和终止角就可以算出直径，也知道啮合 ...

不是很理解，能否赐教一下呢，谢谢！

wxj73 · 发表于 2014-6-1 09:51

zl3264507 发表于 2012-10-8 07:56

登录/注册后可看大图

不是查不到，是你找不到，见GB∕T 13924-2008 渐开线圆柱齿轮精度检验细则第13页

哥，貌似你给的公式不对。

niuershiye · 发表于 2014-6-1 11:42

对一个齿轮而言，渐开线起始圆与基本齿条齿廓变位相关，现在用 dFf 符号表示，查看ISO 21771-2007.

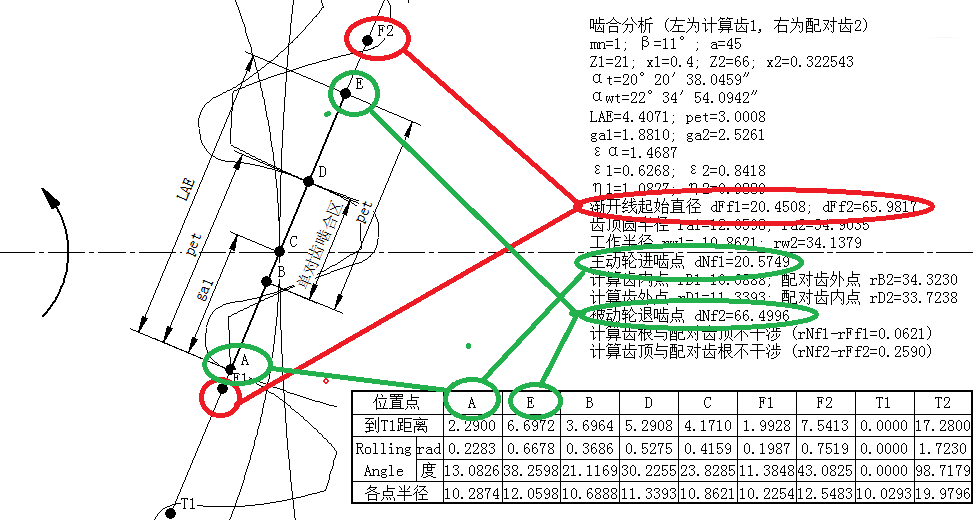

对于一对齿轮，就有进啮点 SAP 和结束啮合点 EAP .A-B-C-D-E & F1 -F2 的计算在AGMA 913-A98 有。
