齿轮渐开线起始圆直径计算公式或软件

wusulan · 发表于 2012-10-7 11:50

您需要登录才可以下载或查看，没有账号？注册

x

请教，哪位有正确的齿轮渐开线起始圆直径计算公式或软件？齿轮手册上居然查不到！

fantaosheng · 发表于 2012-10-7 22:06

你指的是哪个齿轮渐开线起始圆直径计算公式？齿轮和齿轮之间啮合？

wusulan · 发表于 2012-10-8 07:50

fantaosheng 发表于 2012-10-7 22:06

登录/注册后可看大图

你指的是哪个齿轮渐开线起始圆直径计算公式？齿轮和齿轮之间啮合？

是的，还有就是齿轮与刀具之间的啮合

zl3264507 · 发表于 2012-10-8 07:56

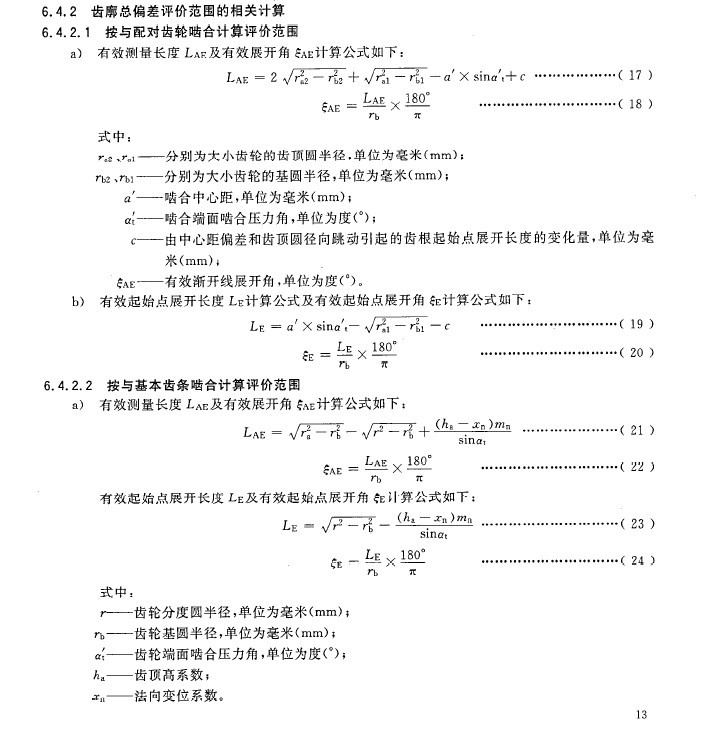

不是查不到，是你找不到，见GB∕T 13924-2008 渐开线圆柱齿轮精度检验细则第13页

wusulan · 发表于 2012-10-9 15:20

本帖最后由 wusulan 于 2012-10-9 15:33 编辑

zl3264507 发表于 2012-10-8 07:56

登录/注册后可看大图

不是查不到，是你找不到，见GB∕T 13924-2008 渐开线圆柱齿轮精度检验细则第13页

非常感谢！

yuhangyuan · 发表于 2012-10-19 17:39

渐开线起始圆不就是基圆吗？基圆直径的计算公式，哪本齿轮手册上都有吧

leozhang · 发表于 2013-3-28 10:37

起始圆的计算比较复杂，我还没找到方法，和加工工艺有关

hhyycc1985 · 发表于 2013-4-17 10:10

和刀具及加工方法有关，多了解一下齿形和展成运动！

zhangshengxi · 发表于 2013-4-17 14:11

GB∕T 13924-2008 渐开线圆柱齿轮精度
能否共享？

chenkunqiang01 · 发表于 2013-4-23 11:30

zl3264507 发表于 2012-10-8 07:56

登录/注册后可看大图

不是查不到，是你找不到，见GB∕T 13924-2008 渐开线圆柱齿轮精度检验细则第13页

你有Lβ（螺旋线计值范围）的计算公式吗，我找了很长时间都没找到，资料上没给出相关公式，只给了一个92%的数值，你知道具体的公式吗？
