【原创】SW Simulation做齿轮副齿根强度分析

mrmrw

用SW Simulation做齿轮的齿根强度分析，具有一定的参考意义！尤其是对小模数齿轮，由于齿轮强度算法中未涉及小模数齿轮的强度计算，因此采用CAE工具近似计算是一种不错的选择！
下面给出几个截图看看吧！
（随便搞的，仅供参考！）

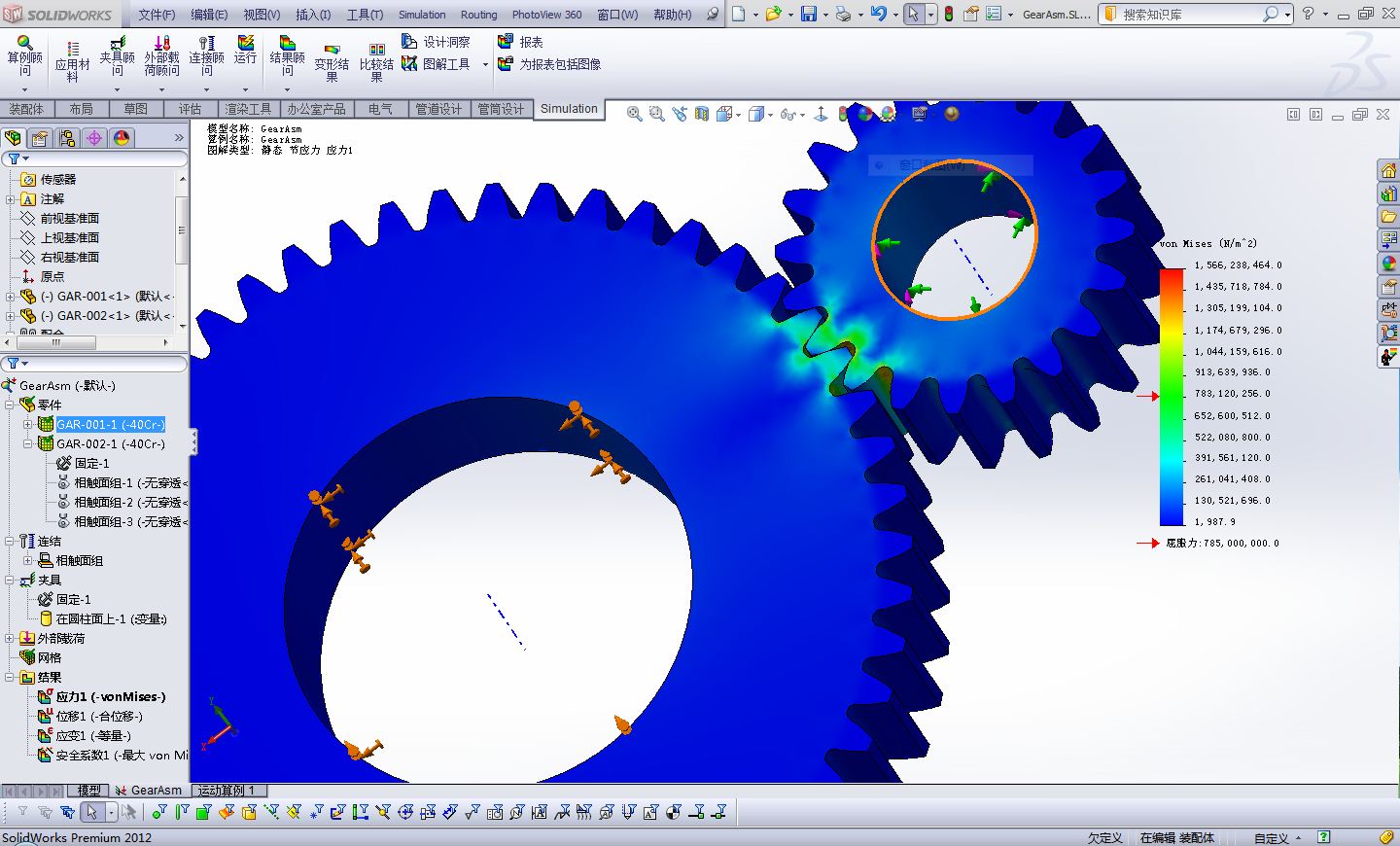

（1）应力 （Mises应力：第4强度理论：形状改变比能理论：是指形状比能是引起屈服的主要因素！）


（2）应变

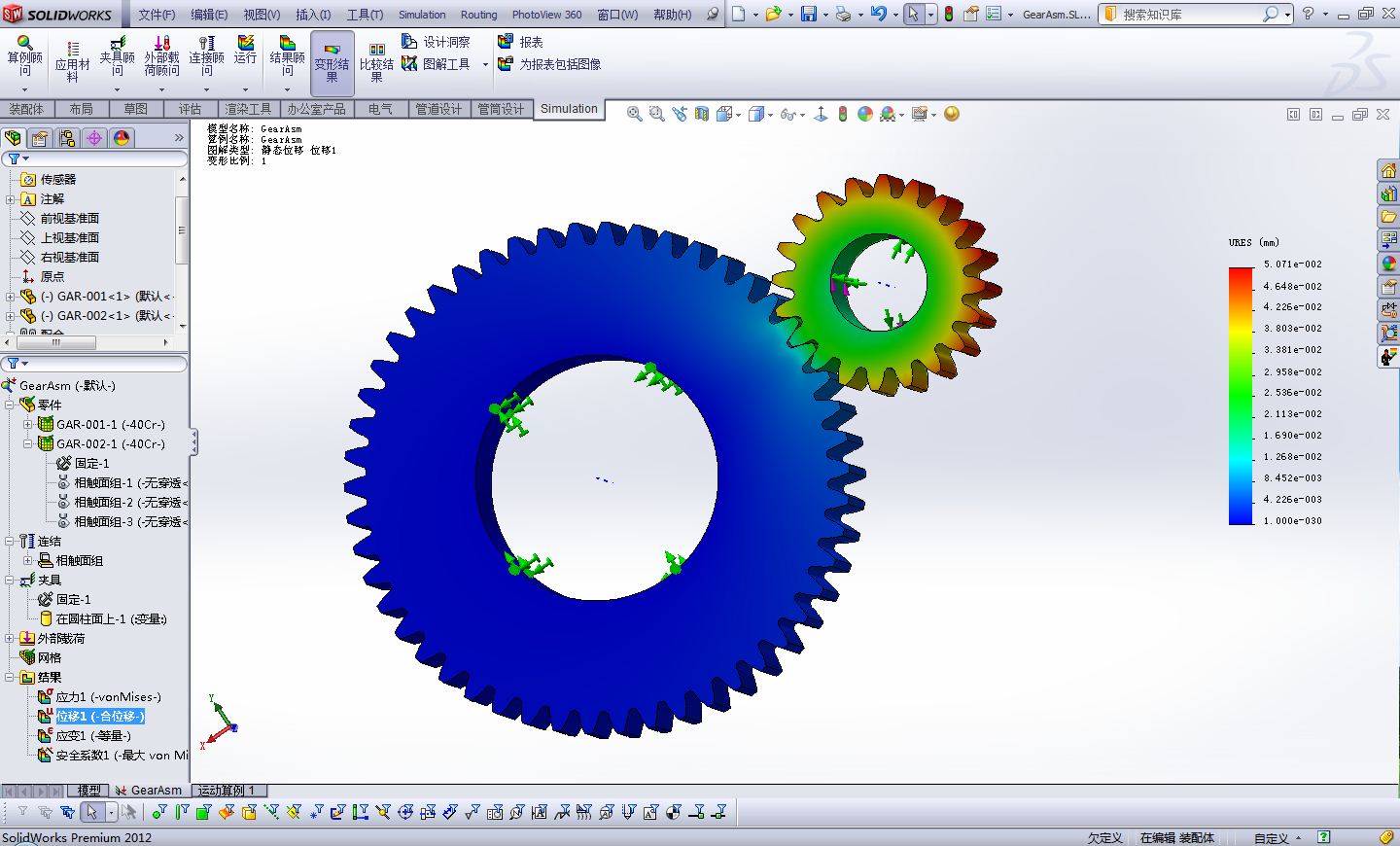

（3）位移

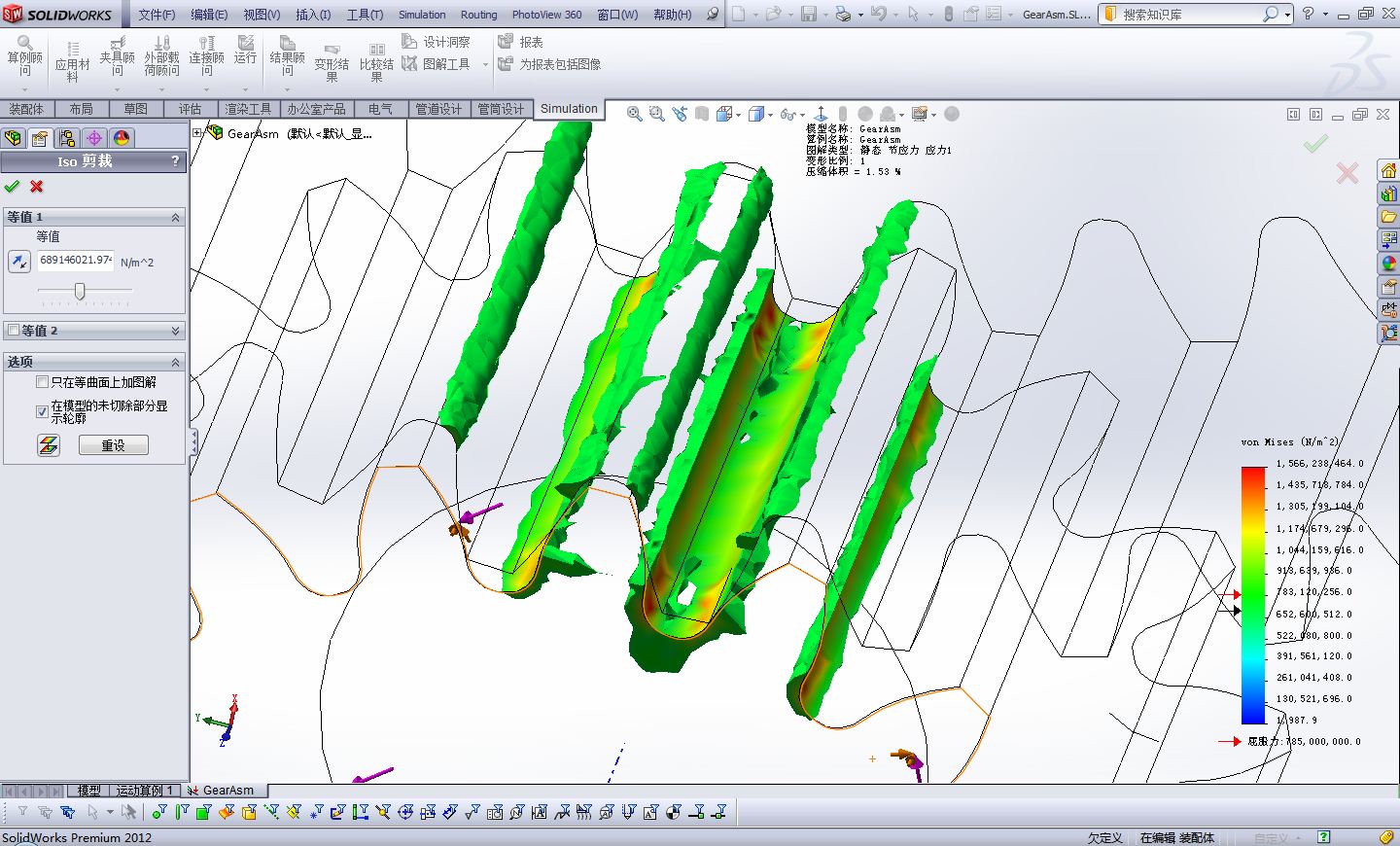

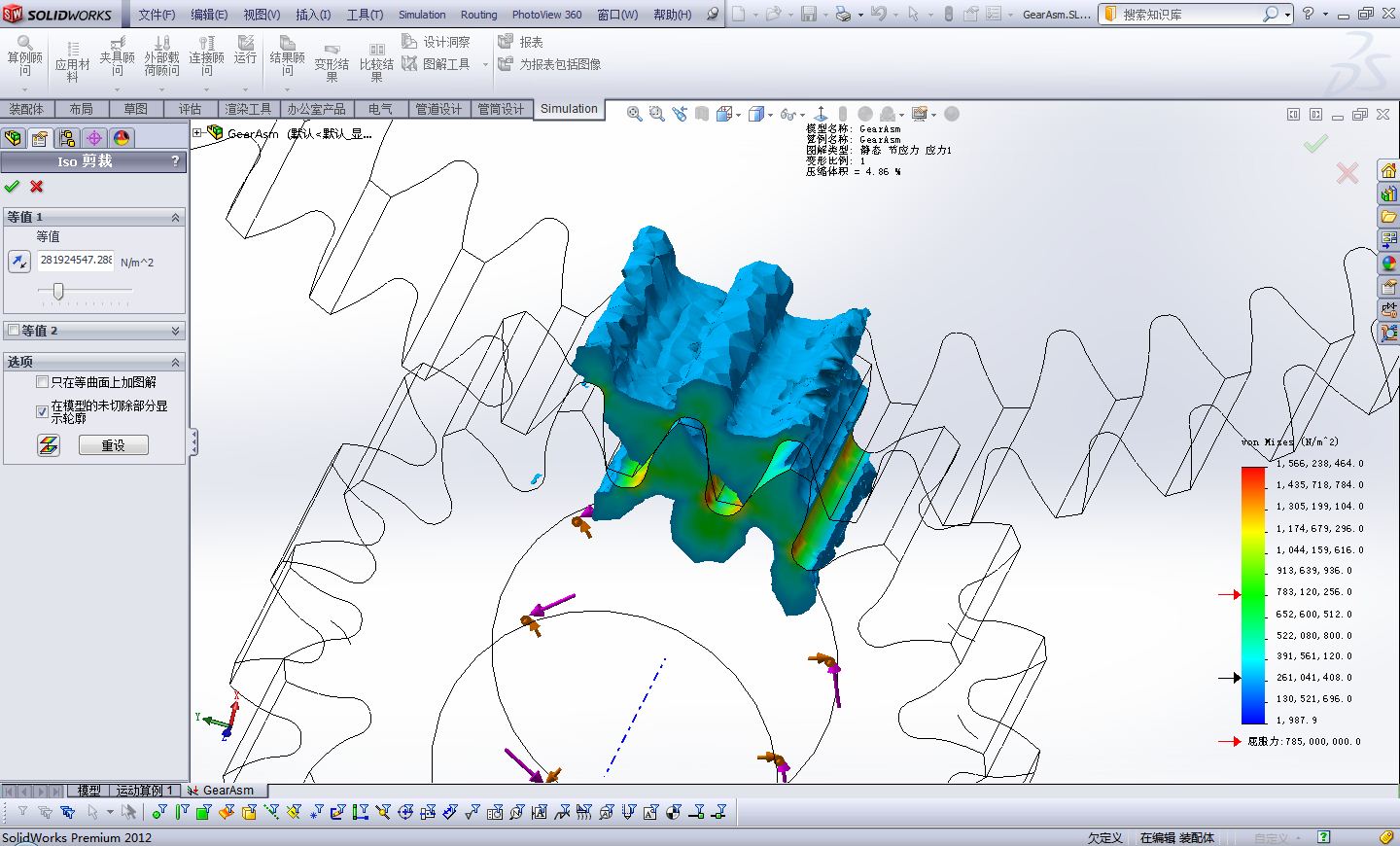

（4）应力截面

vanok

楼主能出个教程吗？

lijibayanji

我不会做，受教了，没看错的话，用的是线性静态噢，接触应力是用线性还是非线性？？ 请赐教

mrmrw

使用SW分析是采用静力学分析的，采用接触分析，与标准不同！

芋头

mrmrw 发表于 2013-4-25 08:35
使用SW分析是采用静力学分析的，采用接触分析，与标准不同！

可否发个详细步骤的教程

linsir102

楼主，算齿轮，它的受力面，是选择全部齿面么？受力如何确定？

马瑞ME

mrmrw 发表于 2013-4-25 08:35
使用SW分析是采用静力学分析的，采用接触分析，与标准不同！

楼主，您好，这个齿轮建模是在SW里建的吗，采用的是参数化建模吗，齿形准不？

mrmrw

渐开线齿轮，除非有修形的，可以使用GearTrax处理一下3D。
如果是专业的，最好就使用专业工具软件来处理建模问题。

michaelzhang

能提供一份源文件看看吗？学习一下，看看你的网格是怎么划分的，说不定能给一个建议

mrmrw

michaelzhang 发表于 2018-1-21 19:23
能提供一份源文件看看吗？学习一下，看看你的网格是怎么划分的，说不定能给一个建议

SW的网格划分比较简单，基本上都是四面体网格或六面体网格，加上局部细化一下网格而已。
SW不是专业CAE软件，这个只是一个辅助的功能！属于非专业CAE人员使用而已。
