渐开线内花键棒间距疑问？

poxiangzi · 发表于 2009-7-10 23:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

渐开线内花键设计问题，参数如下，客户说棒间距有问题，请大家看看是什么问题？

棒间距19.7（0－+0.046）
量棒直径 2
齿向公差 0.012
齿形公差 0.029
小径 22.9（0－+0.084）
大径 24.4（0－+0.084）
分度圆 23.4
精度等级 6H
压力角 45度
齿数 30
模数 0.78

图纸发给供应商后，说棒间距有问题，我弄不明白他怎么知道有问题？还是他弄错了？

JINLIANG · 发表于 2009-7-11 19:25

棒间距M=19.73

poxiangzi · 发表于 2009-7-11 21:56

3楼的计算结果我知道，可是2楼是计算结果有什么依据吗？

poxiangzi · 发表于 2009-7-12 17:11

正确吗，要是你认为正确我就说一下原因
3264507 发表于 2009-7-12 14:01

登录/注册后可看大图

呵呵！不要卖关子了吧！我觉得正确答案应该不止一个吧，请说说你的做法吧，很期待！

poxiangzi · 发表于 2009-7-15 21:56

本帖最后由 poxiangzi 于 2009-7-15 21:59 编辑

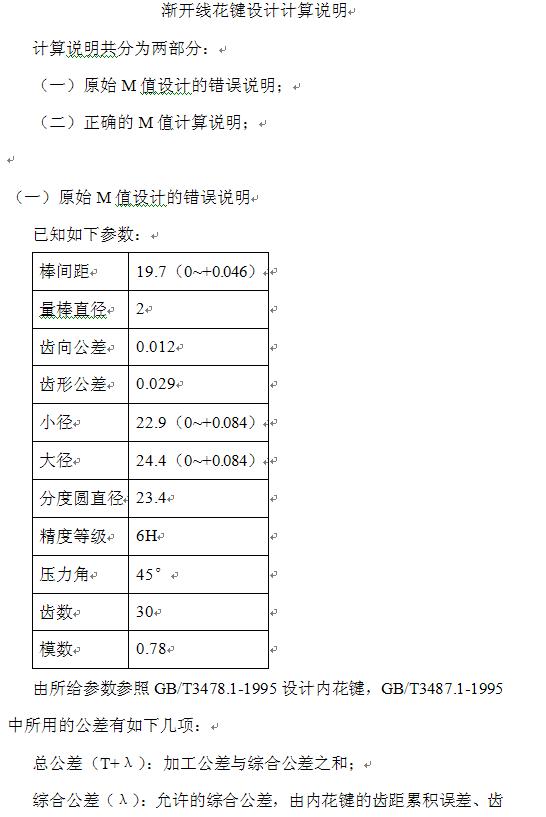

希望大家说说自己的解法，我这里有一个计算说明，请大家参考。

5#的大侠也说说你的算法吧！

lalawo · 发表于 2009-7-15 23:17

若是我的话，呵呵，我会偷懒，算个m0.75，Z31（两个的分度圆接近） ,dp=1.8 算的M=20.008，而查GB03478-08-1995 6h min=20.042 max=20.094 于是得到公差+0.034——+0.086 然后再计算m0.78，Z30 ,dp=2 算的M=19.731，于是得到M=19.765——19.817

poxiangzi · 发表于 2009-7-16 21:25

呵呵，三个计算结果十分近似，但算法不太一样，请5#的大侠也公布一下算法吧！交流一下！谢谢。

poxiangzi · 发表于 2009-11-23 21:23

本帖最后由 poxiangzi 于 2009-11-23 21:24 编辑

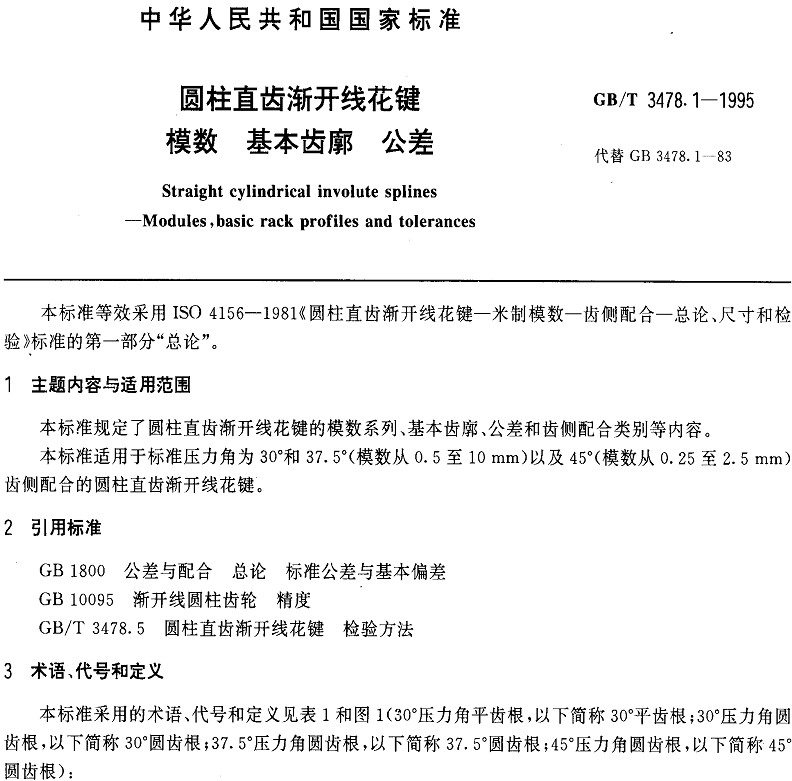

怎么都没有讨论了，我再上份资料，花键国标，不知道有没有更新的。

pzb515 · 发表于 2009-11-25 11:39

请问各位高手，如果是圆柱直齿直线型花键在量规设计上所用公式是否与渐开线花键的一样？如不一样，能否把差别具体说明一下。非常感谢！

pzb515 · 发表于 2009-11-25 11:48

本人一直在寻找有关圆柱直齿直线型花键量规设计的标准及资料，大家上述讨论的内容看过后，感觉虽仍有些模糊，但觉得很受启示，应该朝这个方向考虑思路是对的。非常感谢楼主分享这么多好东东！
