德国齿轮计算难解

yukedong · 发表于 2009-7-13 09:29

本帖最后由 yukedong 于 2009-7-13 09:36 编辑

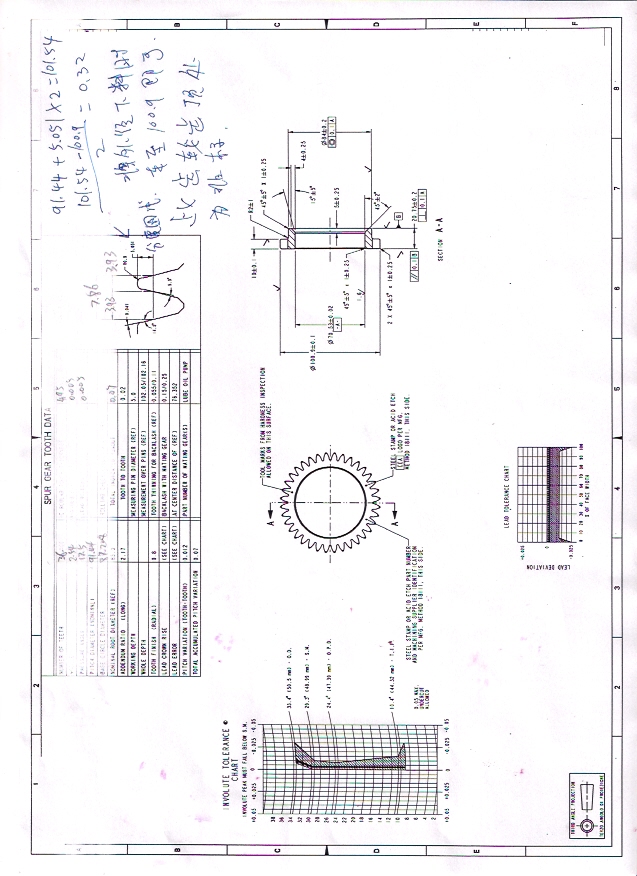

齿顶圆如此计算是否正确

为什么我的图片插入不上去啊?:L
搞定

yukedong · 发表于 2009-7-13 09:40

如果按以上图片内的齿顶圆计算是正确的,则版主的参数是否存在出入,还请指正.

niuershiye · 发表于 2009-7-13 22:58

如果按以上图片内的齿顶圆计算是正确的,则版主的参数是否存在出入,还请指正.
yukedong 发表于 2009-7-13 09:40

登录/注册后可看大图

11 楼第一个图片给出的 da2 100.900
齿顶圆是多种因素的综合，分度圆、齿顶高系数、总变位、自身变位。。。。都影响 da !

yukedong · 发表于 2009-7-14 10:08

版主你说图纸标注的是100.9, 如果图纸附表边上的是齿轮刀具图的话,那齿顶圆算出来是否是101.54

capitech98 · 发表于 2009-10-22 08:48

你可以用 kisssoft 軟件試試

asxt0412 · 发表于 2009-10-22 12:18

我们论坛高手如云。只是看能不能碰到热心的人。

huixinchx · 发表于 2009-10-22 15:42

回复 3# yukedong

有需要就谦虚一点，人家没义务帮你这样说话的人~

juying2007 · 发表于 2009-10-22 15:45

配对齿轮也应有变位吧

191253085 · 发表于 2009-11-5 17:32

回复 6# yukedong

我想问下老外在只知道我的小齿轮的参数及等级，中心距偏差，齿厚偏差，他是如何计算出我的大齿轮的齿厚偏差的啊？
当然大齿轮的基本参数他也知道

leozhang · 发表于 2012-3-3 21:03

niuershiye 发表于 2009-7-11 23:30

登录/注册后可看大图

给你拼凑的，符合你的！

请问版主最后一个图形是哪个标准啊？
