德国齿轮计算难解

yukedong · 发表于 2009-6-29 11:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 yukedong 于 2009-7-13 09:33 编辑

根据图纸中已知参数，Mn=2.54,α=17.5°，Z1=36，Z2=22，实际中心距为a’=76.352；求：齿顶圆直径Da，齿根圆直径Df，加测棒后直径。
解：以下计算根据DIN 3960标准
根据公式 cosα’=a/a’*cosα 求得α’=23.0606°
查渐开线方程表得： invα’=0.023312
invα=0.009866
Σx=(Z1=Z2)*( invα’- invα)/2tanα=1.2367
y= (a’-a)/m=1.06
k=y-Σx=-0.1767
da=d1+2*X1*Mn+2hap+2kMn=98.76

为何我算出来的齿顶圆直径与图纸标定的相差较大，图纸标定为100.9mm；由于以上验证不符，因此还请高手支招。
附件内为图纸参数,其中ADDENDUM RATIO (LONG)=2.17 翻译不准.

yukedong · 发表于 2009-6-30 14:44

怎么没人支招呢.难道这里没高手

yukedong · 发表于 2009-7-9 16:59

看来这里是个广告论坛啊,大家都不帮助下.

hsl63298132 · 发表于 2009-7-9 20:52

齿高系数多少？

hsl63298132 · 发表于 2009-7-9 20:54

X1你算出来多少呀？还没有算X1吗？

yukedong · 发表于 2009-7-10 16:36

就是这里的X1与齿高系数确定不了,求助高手,附件内有图纸.有兴趣的可以下载下来研究一下.如能制作更好.

niuershiye · 发表于 2009-7-11 23:30

本帖最后由 niuershiye 于 2009-7-11 23:54 编辑

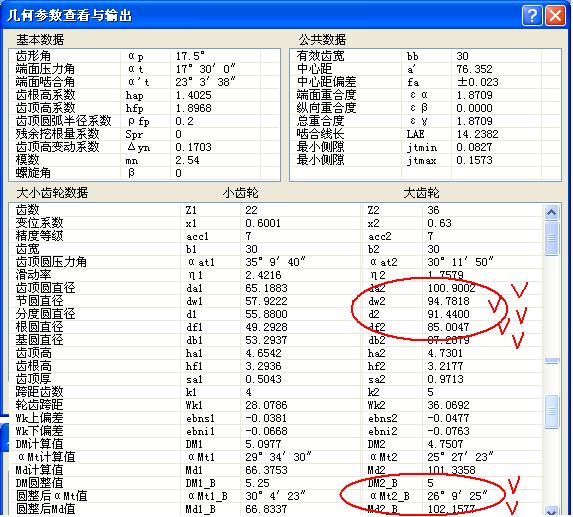

给你拼凑的，符合你的！

-------------------------------
这个齿轮有点不符合常规。所谓的“高齿”，汽车行业应用得较多。

---------------------------------

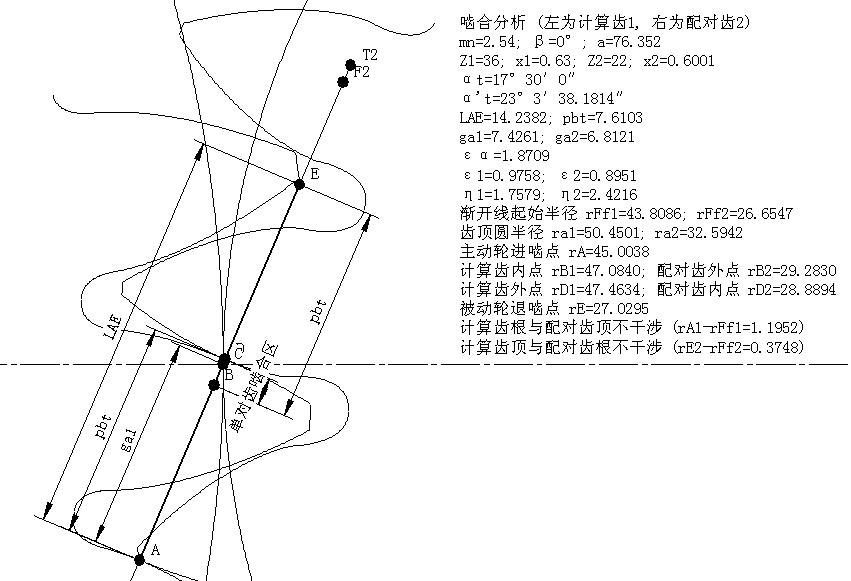

啮合分析：

--------------------------------

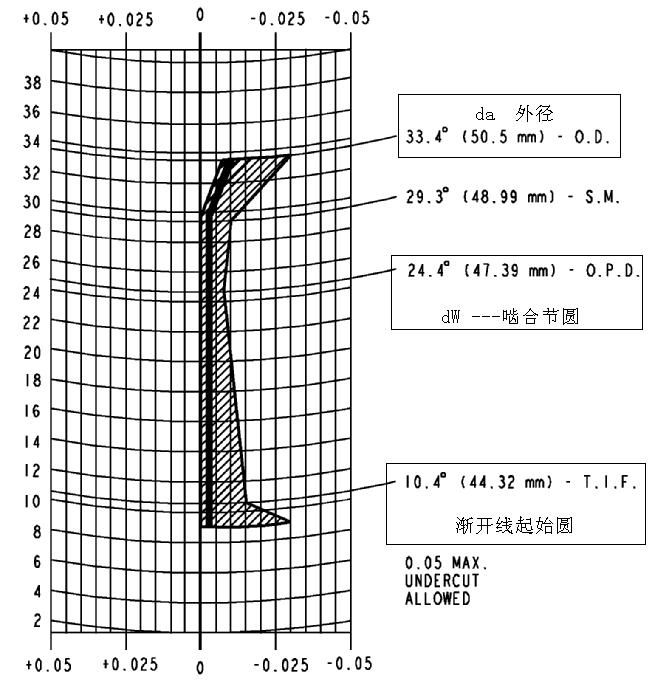

需要会看这个图形：

==========

有机会再解释这个图形，现在太晚了！

poxiangzi · 发表于 2009-7-12 17:08

版主每次一出场都是引经据典，不同凡响，呵呵，支持一下。

yukedong · 发表于 2009-7-13 09:21

版主确实不同一般,有机会还得多学学,非常感谢!

yukedong · 发表于 2009-7-13 09:29

登录/注册后可看大图

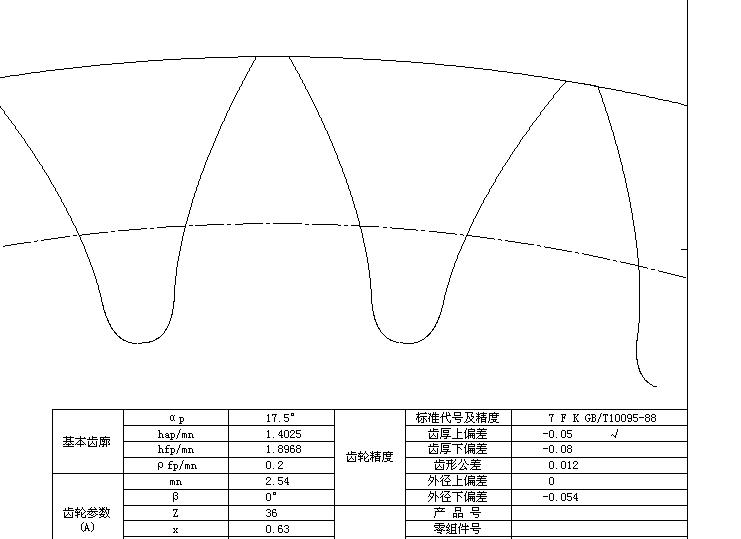

这里的齿顶圆直径是否计算真确
