渐开线蜗杆与面齿轮传动副

杂品50 · 发表于 2012-9-4 19:47

理论上就是精度很差

bjutbjut · 发表于 2012-9-9 11:13

版主您好，我也是做面齿轮的，但入行不是很久，面齿轮可以跟圆柱齿轮（直齿和斜齿），蜗杆啮合，我不太清楚跟直齿啮合的时候的啮合线怎么移动的，我看了论文说是点接触，是否可以用动画演示下呢。万分感谢啦。！！！

woodee · 发表于 2012-9-9 17:03

杂品50 发表于 2012-9-4 19:47

登录/注册后可看大图

理论上就是精度很差

这位同仁定然经验丰富，说话斩钉截铁般毋容置疑，想必实践过很多种类的传动副。
只是惜字如金，令人遗憾。

woodee · 发表于 2012-9-9 17:12

bjutbjut 发表于 2012-9-9 11:13

登录/注册后可看大图

版主您好，我也是做面齿轮的，但入行不是很久，面齿轮可以跟圆柱齿轮（直齿和斜齿），蜗杆啮合，我不太清楚 ...

刚好做了，就发出来。

Zs15:Zf30

啮合厚度0.0005时的痕迹

bjutbjut · 发表于 2012-9-9 17:21

woodee 发表于 2012-9-9 17:12

登录/注册后可看大图

刚好做了，就发出来。

Zs15:Zf30

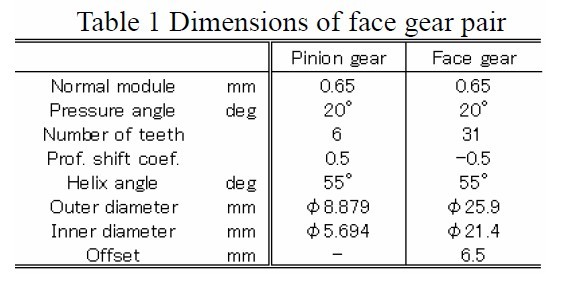

版主您好，面齿轮跟直齿轮啮合属于点接触，而跟斜齿轮和蜗杆是属于线接触是吗，还有图中的Prof.shift coef是指什么参数呢，面齿轮的offset是6.5，又是哪个数据呢。对啮合理论好多不了解还请多指教啊。。

woodee · 发表于 2012-9-9 17:37

bjutbjut 发表于 2012-9-9 17:21

登录/注册后可看大图

版主您好，面齿轮跟直齿轮啮合属于点接触，而跟斜齿轮和蜗杆是属于线接触是吗，还有图中的Prof.shift coe ...

当刀具齿轮齿数=工作齿轮齿数时，面齿轮都是线接触。李特文推荐，刀具齿轮齿数=工作齿轮齿数+1~3。
静下心来看看资料，都会清楚的。
Prof.shift coef是变位系数；offside为偏置距，就是轴距。
从数据看，齿顶高系数=1.1，顶隙系数=0.25。

bjutbjut · 发表于 2012-9-9 17:52

woodee 发表于 2012-9-9 17:37

登录/注册后可看大图

当刀具齿轮齿数=工作齿轮齿数时，面齿轮都是线接触。李特文推荐，刀具齿轮齿数=工作齿轮齿数+1~3。
静下 ...

恩好谢谢版主

bjutbjut · 发表于 2012-9-9 18:03

woodee 发表于 2012-9-9 17:37

登录/注册后可看大图

当刀具齿轮齿数=工作齿轮齿数时，面齿轮都是线接触。李特文推荐，刀具齿轮齿数=工作齿轮齿数+1~3。
静下 ...

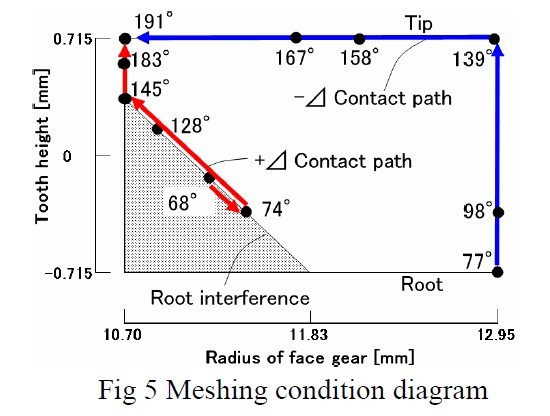

版主我又还有一个问题挺好奇的，有一篇文章说的啮合路径是从齿根到齿顶方向变化的，我看你和别人发表的文章开始接触点都是齿顶向下然后脱离的。下图对应的是小齿轮向上，向下一段微小距离的接触路径。图中标的度数是小齿轮转的度数。您看是文章错了还是我理解错啦。谢谢啦楼主真用心，我以后的多加用功看资料了。

woodee · 发表于 2012-9-9 18:20

bjutbjut 发表于 2012-9-9 18:03

登录/注册后可看大图

版主我又还有一个问题挺好奇的，有一篇文章说的啮合路径是从齿根到齿顶方向变化的，我看你和别人发表的文 ...

若小齿轮为驱动轮，对小齿轮而言，啮合路径的确是从齿根到齿顶的。此时对面齿轮而言，啮合路径就是从齿顶到齿根了。
驱动轮变换，情况刚好相反。

yzp0729 · 发表于 2012-12-11 12:33

太好了
学习学习
