请教关于带根凹量齿轮的问题

woodee

NGCQE 发表于 2012-8-15 18:40


登录/注册后可看大图

辅助渐开线会不会导致无法正常啮合，因为辅助渐开线很短，比正常渐开线压力角小。
附上第110页

如果辅助渐开线是凸角滚刀小压力角那一小段刃加工得到的话，俺可以比较负责任地讲，所谓的辅助渐开线，大多数情况只可能存在于加工过程中的一小段时间里，随后会被滚刀刀尖圆R切掉。这是俺在3D建模过程中得出的结论，当然俺只是以Simark凸角滚刀的常用参数来观察的，未必穷尽所有情况，但绝大多数情况下，辅助渐开线是不会出现在加工完了的零件中，这个还是敢说的。

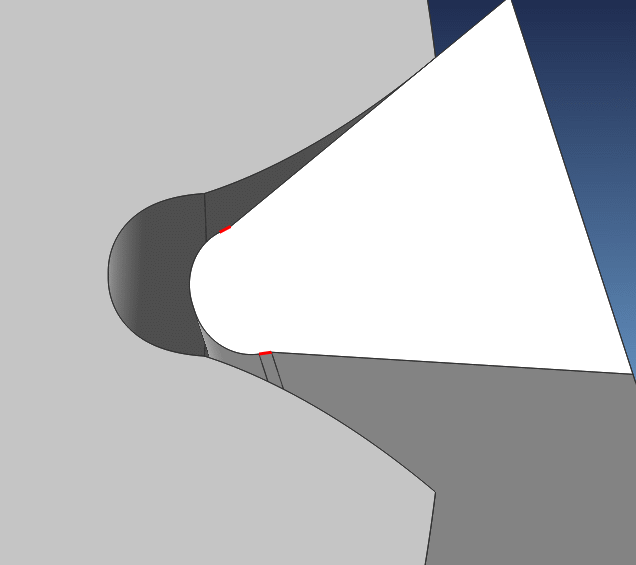

为说明，俺花了一点时间，做了Simak滚刀齿条加工齿轮的仿真分析如下图，供参考。请仔细观察小段红线，看看是否对最终的挖根齿形起到作用：

NGCQE

woodee 发表于 2012-8-15 20:16


登录/注册后可看大图

如果辅助渐开线是凸角滚刀小压力角那一小段刃加工得到的话，俺可以比较负责任地讲，所谓的辅助渐开线，大 ...

大多数情况只可能存在于加工过程中的一小段时间里，随后会被滚刀刀尖圆R切掉


同意，我模拟的情况也是这样。

NGCQE

freak 发表于 2012-8-15 20:14


登录/注册后可看大图

谢谢NGCQE的解答，辅助渐开线这点为什么需要，为什么不全是主渐开线，我仍然不太理解，还有就是，我发现缺 ...

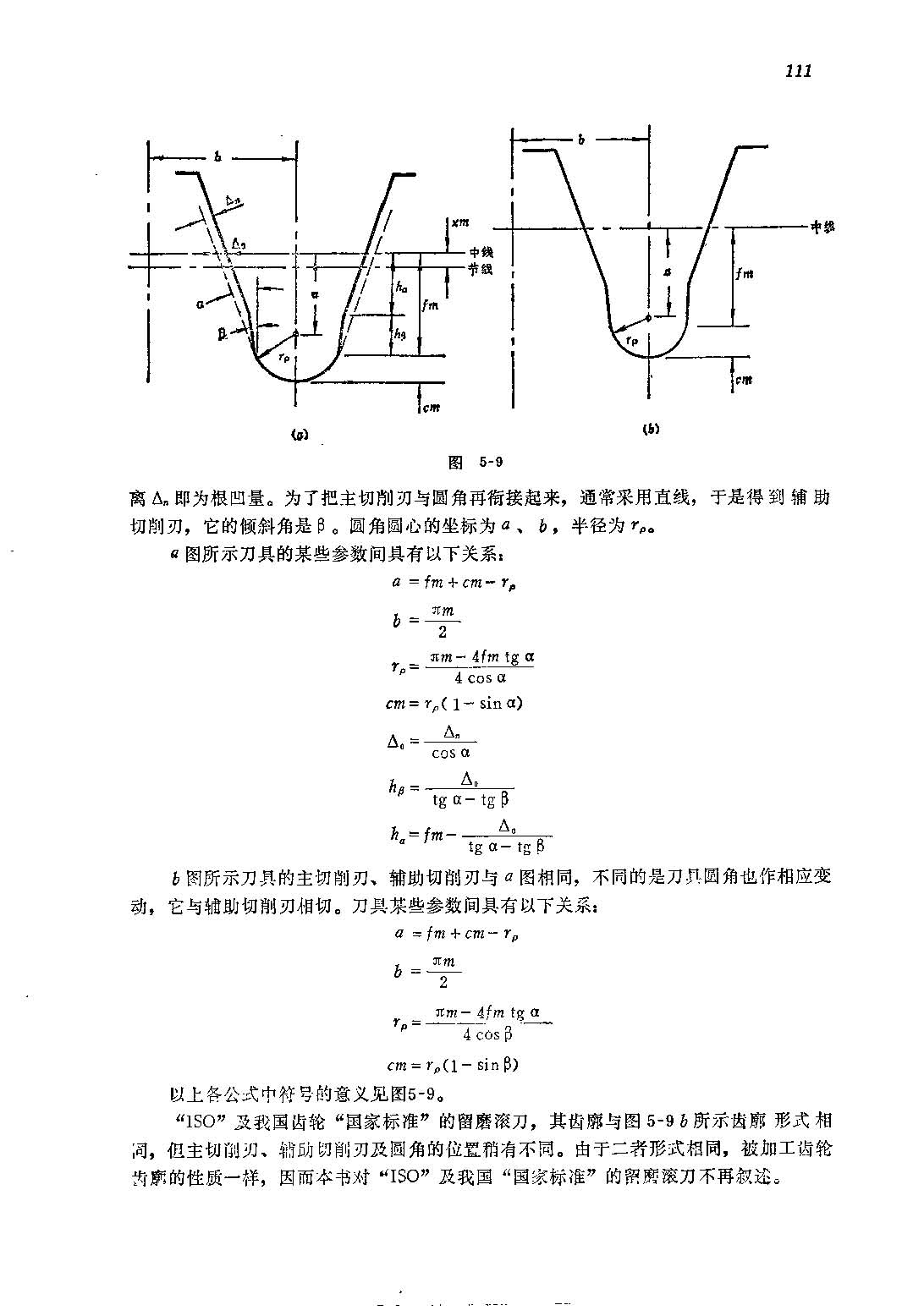

第111页

freak

NGCQE 发表于 2012-8-16 18:44


登录/注册后可看大图

第111页

谢谢，就是这页！

freak

NGCQE 发表于 2012-8-16 18:41


登录/注册后可看大图

大多数情况只可能存在于加工过程中的一小段时间里，随后会被滚刀刀尖圆R切掉

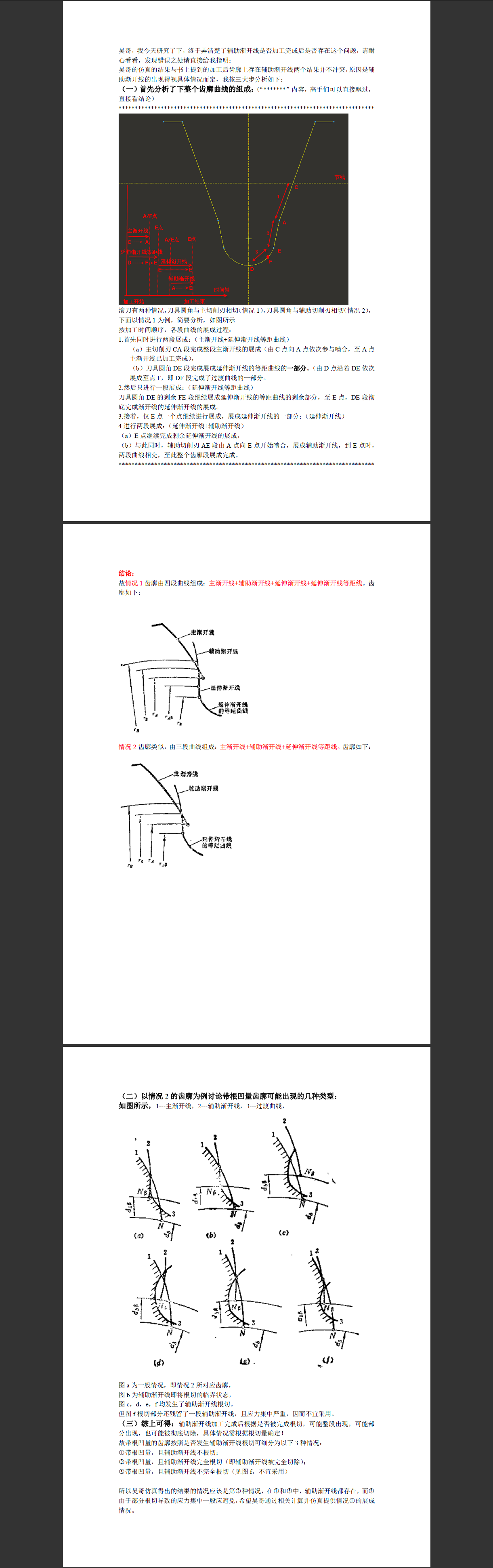

吴哥,辅助渐开线是可能出现的，也有可能被完全切除，具体原因请看以下图片分析

mrmrw

辅助渐开线不是用来工作的，是属于加工过程产生的一种情况！
在设计最终的产品时，一般是需要避免出现的！但是在加工过程中出现是可以的！
如果最终的产品出现这段辅助渐开线，虽然对工作无影响，但是对强度不利！
********
请结合msm2002版主的这个帖子来理解！
https://www.gearbbs.com/forum.ph ... mp;page=1#pid406250

freak

mrmrw 发表于 2012-8-17 12:38


登录/注册后可看大图

辅助渐开线不是用来工作的，是属于加工过程产生的一种情况！
在设计最终的产品时，一般是需要避免出现的！ ...

好的，谢谢了！有空的话麻烦帮我看下我的分析有没有错误，打算写篇小论文

woodee

freak 发表于 2012-8-17 12:07


登录/注册后可看大图

吴哥,辅助渐开线是可能出现的，也有可能被完全切除，具体原因请看以下图片分析

赞赏您的细心钻研！
我没说辅助渐开线没有留下的可能，我说的是在“绝大多数情况下，会被切掉”，所以没有过多留心和关注。

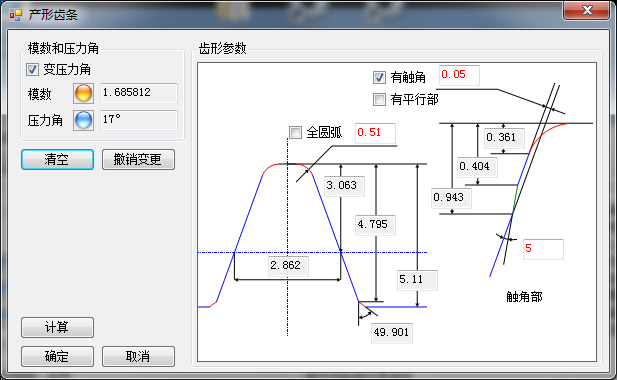

logxing 软件中的凸角滚刀，一定会出现辅助渐开线的：


登录/注册后可看大图

而Simark滚刀，我验证过几次，的确是被切掉的。但我也知道，没有试过全部可能情况。
您的图片abcdef描述的情形，不是定量，而是定性分析。

论坛里有不止一人做了齿形线条包络自编软件，最近的有msm2002 的https://www.gearbbs.com/thread-113356-1-1.html，您可以联系他们，共同探讨。

msm2002

（1）采用磨齿工艺加工齿轮，是不是一般都带有根凹量？
磨齿一般会避免在齿根处出现台阶，因为影响强度，所以一般是采用带凸角的滚刀加工。
但是齿根出现台阶有时候也是允许的，粗加工时不挖根处理

（2）“为了避免轮齿根部烧伤，为了避免降低残余压应力的有利作用，齿根过渡曲线处不应磨削”这句话，我不太能赞同，因为从齿根弯曲强度来说，齿根表面粗糙度Rz值越好，对齿根强度是有利的，从这方面考虑，我觉得过渡曲线也应该磨削。
齿根可以磨，也可以不磨，具体情况具体分析吧。很多情况下都是避免磨削的。

（3）关于这句话“被加工齿轮齿廓由主渐开线，辅助渐开线，延伸渐开线的等距曲线共三段曲线组成。”，请问为什么工作的渐开线会分为两段：主渐开线和辅助渐开线，我此前一直认为工作段渐开线就是一整段，请大师讲讲这个辅助渐开线的原因，和辅助渐开线会不会导致无法正常啮合？
用带有突角的滚刀加工时，有一段辅助切削刃，通常正如woodee版主所说，这段辅助切削刃产生的辅助渐开线最终是被切掉的。在滚刀设计的时候会通过选取辅助切削刃的角度和高度来控制，避免出现辅助渐开线段。只要辅助渐开线不在啮合渐开线范围内，对啮合也没什么影响。

三个问题，都是一个答案：具体情况具体分析，可以有，也可以没有。

freak

msm2002 发表于 2012-8-17 14:15


登录/注册后可看大图

（1）采用磨齿工艺加工齿轮，是不是一般都带有根凹量？
磨齿一般会避免在齿根处出现台阶，因为影响强度，所 ...

哈哈，谢谢李哥，经过大家的帮助，问题答案已经非常清楚了，十分感谢大家的费心与专业！
