proe做了个锥齿轮的运动仿真，不知道怎么才算合格

hyfjy · 发表于 2012-8-16 20:20

这对直锥齿轮副的缺点是压力角较小，因而如果精锻的话，有可能是负拨模角，啮合面也较成问题，典型的示意图，不能用来做模型的。纯大端边缘啮合的模型，做成的产品噪音大，会断齿。

569405329 · 发表于 2012-8-17 14:25

hyfjy 发表于 2012-8-16 20:20

登录/注册后可看大图

这对直锥齿轮副的缺点是压力角较小，因而如果精锻的话，有可能是负拨模角，啮合面也较成问题，典型的示意图 ...

你好，我应该怎么修改？我按所给参数画的图，你可以帮我生成个ug二次开发文件吗？
两个直齿锥齿轮1.端面模数5 齿数20 齿形角20齿高系数0.8变位系数-0.39切向变位系数-0.05 2.配偶齿轮齿数12 变位系数0.39切向变位系数0.05。加个鼓形修形。希望是2个文件，谢谢。。。。

爱猫猫 · 发表于 2012-9-10 22:45

打击我学PROE啊

569405329 · 发表于 2012-9-11 12:29

爱猫猫发表于 2012-9-10 22:45

登录/注册后可看大图

打击我学PROE啊

是不想学UG？

爱猫猫 · 发表于 2012-9-11 20:27

569405329 发表于 2012-9-11 12:29

登录/注册后可看大图

是不想学UG？

唉，本身机械行业的，UG是不如PROE应用广的，

569405329 · 发表于 2012-9-13 13:05

爱猫猫发表于 2012-9-11 20:27

登录/注册后可看大图

唉，本身机械行业的，UG是不如PROE应用广的，

就本贴内容来说proe造型可以半透明的，也可以看接触去的大小，proe的相对的缺点就是编程不好使，没有几个用proe编程的，还有就是二次开发外挂了……

爱猫猫 · 发表于 2012-9-13 19:38

569405329 发表于 2012-9-13 13:05

登录/注册后可看大图

就本贴内容来说proe造型可以半透明的，也可以看接触去的大小，proe的相对的缺点就是编程不好使，没有几个 ...

哦，编程倒用不去，就建模，仿真等等。

hyfjy · 发表于 2012-9-13 19:53

proe做运动仿真的最大缺点是分辨率不高，就是设置成图面质量最高等级仍然无法看清啮合的部位，这点上UG要强点，UG做齿轮类零件有独特的优势，还是那句话，愿学PROE的尽管学，谁也捆不住你的手，愿学UG的也放开学，努力就是方向。任何软件都有其大量未进入的领域，不会把某软件全部都撑握的，只用其很少的一部分，够用就行了，不要说一个人的精力是有限的，世界上要学的，可学的太多太多。

569405329 · 发表于 2012-9-14 12:48

hyfjy 发表于 2012-9-13 19:53

登录/注册后可看大图

proe做运动仿真的最大缺点是分辨率不高，就是设置成图面质量最高等级仍然无法看清啮合的部位，这点上UG要强 ...

嗯，不管学什么，只要认真的学就好……

569405329 · 发表于 2012-9-14 13:35

hyfjy 发表于 2012-9-13 19:53

登录/注册后可看大图

proe做运动仿真的最大缺点是分辨率不高，就是设置成图面质量最高等级仍然无法看清啮合的部位，这点上UG要强 ...

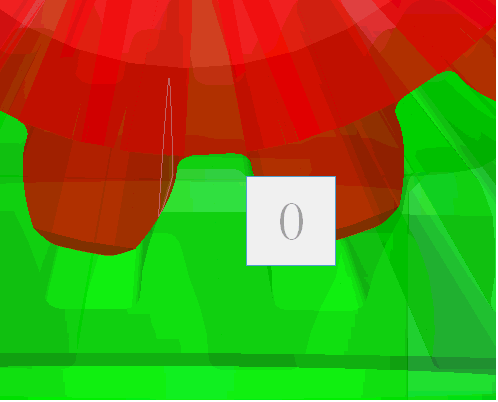

这个是我原来的件调整透明度后的图片，就这种接触情况应该怎么更改来调节接触区？还有就是软件对他装配时应注意什么？
